Existen tantos tipos de sistemas de suspensión que
resulta casi imposible hablar de todos ellos en un solo artículo
pero lo voy a intentar
Los tres sistemas principales son: el Monopivote, los sistemas
de Paralelogramo Deformable y los sistemas con dos bieletas
pequeñas. Pero hay que tener en cuenta algunos sistemas
que prácticamente han dejado de usarse hoy en día,
o a otros que se salen de lo normal, a los sistemas que eliminan
un pivote gracias a la flexión de los materiales como
sistemas articulados,
Los Sistemas Monopivote solo tienen un punto de giro,
para no confundirnos no deberíamos incluir en este
grupo los diseños que "parecen monopivotes"
pero que incorporan bieletas para modificar el recorrido del
amortiguador pero son tan parecidos a simple vista que si
lo voy a hacer. Así que podemos clasificar a las monopivotes
en dos tipos: Monopivotes, y monopivotes con bieletas.

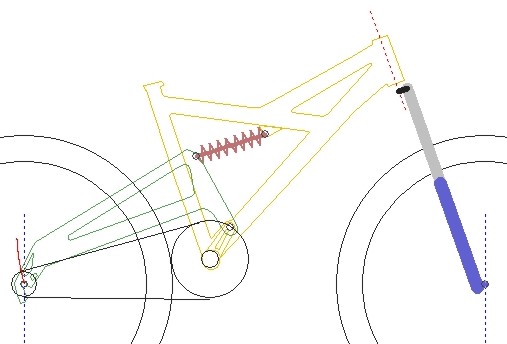

- Monopivotes clásicas, con un solo punto de giro
y el amortiguador anclado al basculante. Estos sistemas son
tan sencillos que parece que no hace falta decir nada más.
Encontramos muchos ejemplos de este sistema en marcas como
Cannondale, Ellsworth, Orange, Santa Cruz... La mayoría
de ellos tienen el punto de giro a una altura media, hoy en
día es muy difícil encontrar monopivotes con
un punto de giro demasiado alto o bajo. El crecimiento de
cadena en estos modelos suele ser alto y la Curva de progresividad
del amortiguador suele ser muy lineal.
- La posición del amortiguador en los modelos monopivote
varía en función de cada marca y un caso especial

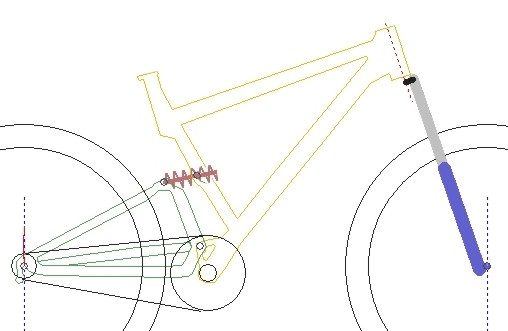

es el de los diseños que utilizan un anclaje Tru-union
como las Cannondale Jeckyll o las Corratec Worldcup que permite
modificar la geometría del cuadro.

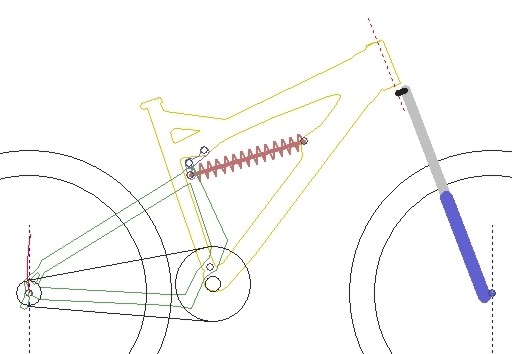

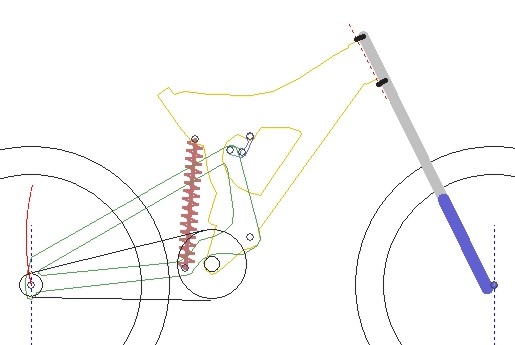

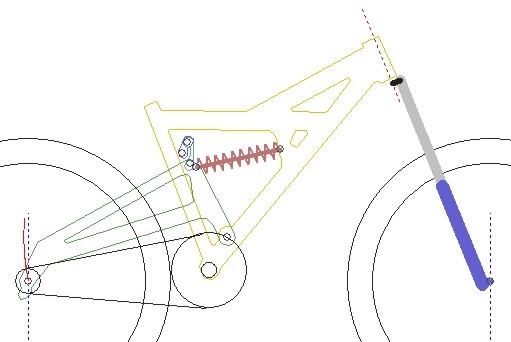

- Un Caso especial sería el de los modelos que incorporan
un Swing-Link, es decir, unas pequeñas bieletas que
no modifican la progresividad del amortiguador, pero que aumentan
la rigidez lateral del Basculante, Ejemplo de este sistema
sería la Ventana El Chamuco y casi toda la Gama de

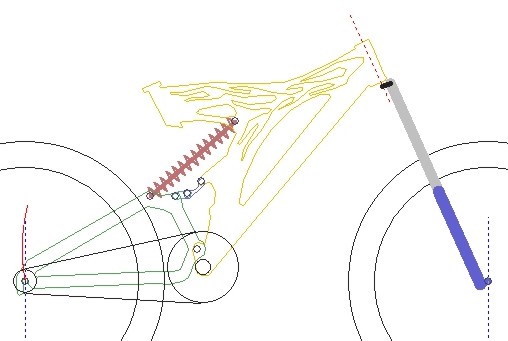

Foes: XCR, Inferno, DHS Mono
- Otro Caso que podemos llamar especial es el de las monopivotes
con un punto de giro muy elevado y una roldada que redirecciona
la cadena. Este sistema de usa mucho en descenso para conseguir
una trayectoria de la rueda trasera que mejora la absorción
de los obstáculos. También se utiliza mucho
en los diseños que incorporan una transmisión
integrada.

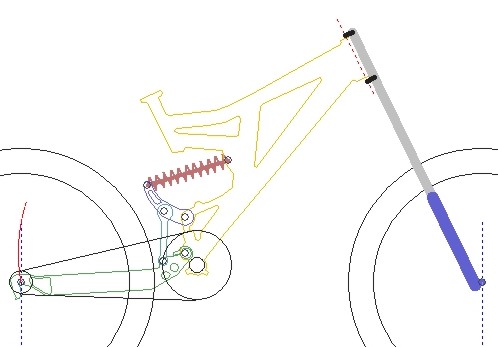

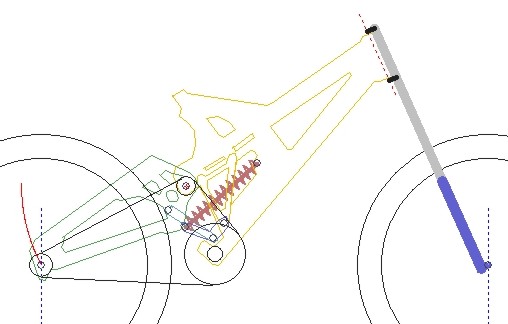

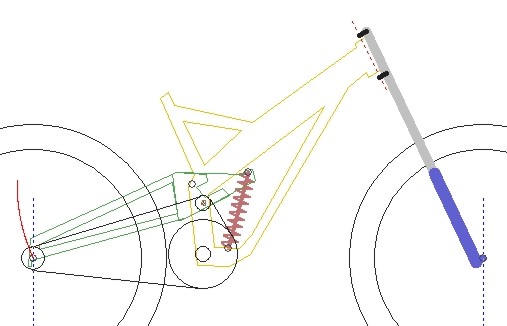

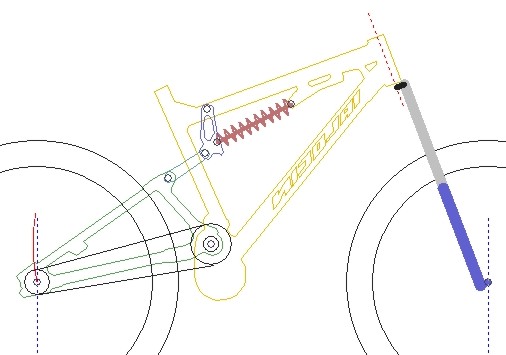

- Sistemas "Monopivote" con Bieletas que modifican
la progresividad del amortiguador. Ejemplos de este sistema
serían las Commencal Meta, Giant VT, Rocky Mountain

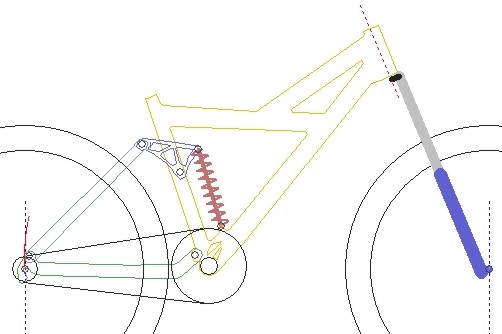

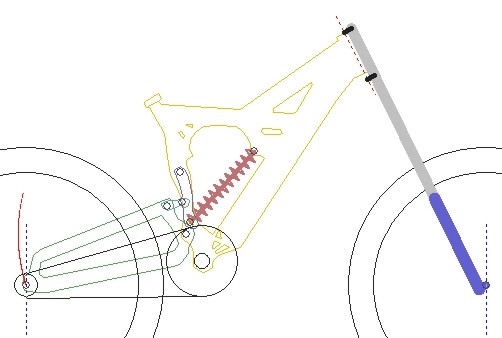

RMX, Turner DHR, Ventana El Cuervo
Este tipo de diseño
se utiliza mucho en bicicletas de descenso porque combina
la rigidez de los basculantes monopivote y gracias a las bieletas
tiene una gran progresividad. También es habitual ver
este tipo de modelos con una roldada redirigiendo la cadena.
Los Sistemas de Paralelogramo Deformable, que a su
vez se divide en dos grupos: "Faux-Bar" y el sistema
con "Horst-Link". Como ya os habréis dado
cuenta he utilizado nombres genéricos, no he utilizado
los nombres que las marcas dan a estos sistemas ya que eso
puede dar a pensar que existen más sistemas de los
que realmente hay
Por ejemplo: El Sistema de paralelogramo
con Horst-Link es conocido normalmente como FSR, pero el sistema
NRS de Giant o el sistema ICT de Ellsworth están dentro
del mismo grupo, no son sistemas diferentes, aunque cada uno
tenga incluso su propia patente, son diseños distintos
con sus pequeñas diferencias en la forma de colocar
los pivotes, pero están dentro de un mismo sistema.
- Sistema "Faux-Bar". Es el sistema típico
de paralelogramo deformable en el que el eje de la rueda va
anclado a las vainas. En realidad este sistema es igual que
el de las monopivotes con bieletas pero hay tantas diferencias
de tamaño en los componentes que prefiero dejarlos
en dos grupos distintos. Ejemplos de este sistema serian todas

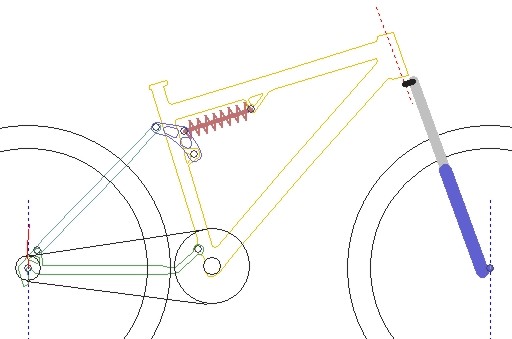

las Kona, Rocky Mountain Element, Jamis XLT
- La posición del amortiguador en los modelos Faux-Bar
varía en función de cada marca pero las dos
formas mas habituales son anclarlo al tubo superior, o colocarlo
paralelo al tubo de sillín, con esto se consigue cambiar
la progresividad del amortiguador. Estos modelos tienen una
trayectoria de la rueda idéntica a la de una monopivote
pero la progresividad que se consigue con las bieletas puede
ser diferente. Un caso especial dentro de este tipo de modelos
son los sistemas que eliminan el punto de pivote trasero y
que confían el la flexibilidad de materiales como el
titanio o el carbono.

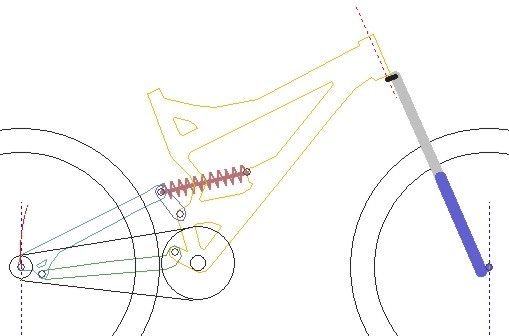

- Sistema de paralelogramo con Horst-Link. En este sistema
la rueda trasera va anclada en los tirantes. Ejemplos de este

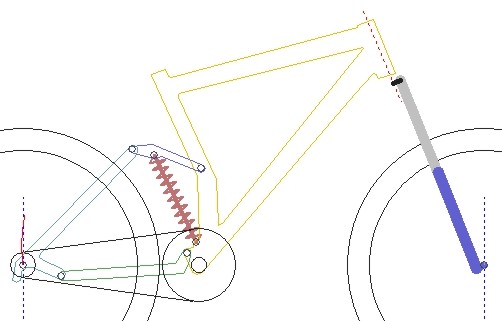

sistema hay muchos: Todas las Specialized, Scott Genius, Ellsworth,
Giant NRS, Titus
. Las diferencia entre este sistema
y el "Faux-Bar" es mínima, solo se diferencian
en el comportamiento de la suspensión al frenar, que
en este caso es mas independiente. A trayectoria de la rueda
es ligeramente diferente en los modelos mas habituales y solo

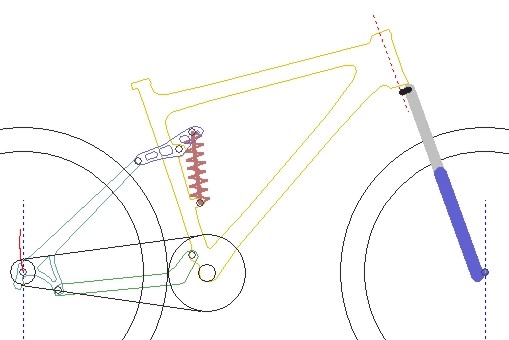

los modelos mas radicales como el de las Giant NRS consigue
diferenciarse de los de los diseños del tipo "Faux-Bar"

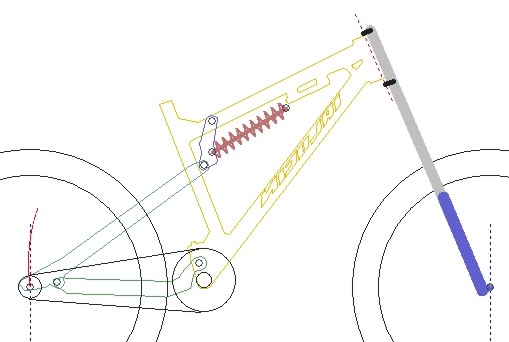

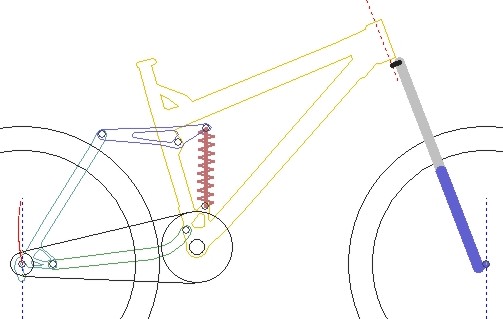

- La posición del amortiguador en los modelos Horst-Link
varía mucho en función de cada marca pero las
dos formas mas habituales son anclarlo al tubo superior, o
colocarlo paralelo al tubo de sillín, con esto se consigue
cambiar la progresividad del amortiguador. Existen casos especiales
como el de las Scout Genios que utilizan un amortiguador invertido.

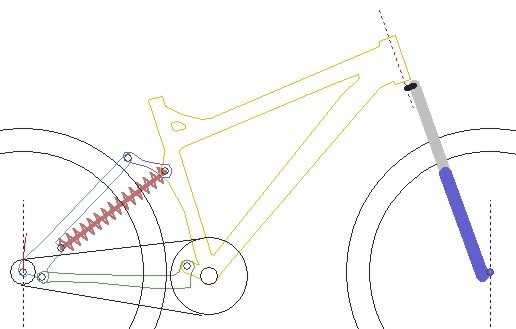

El de las Specialized Epic, Mérida, Bergwerk, etc.
que colocan el amortiguador en el triangulo trasero. O el

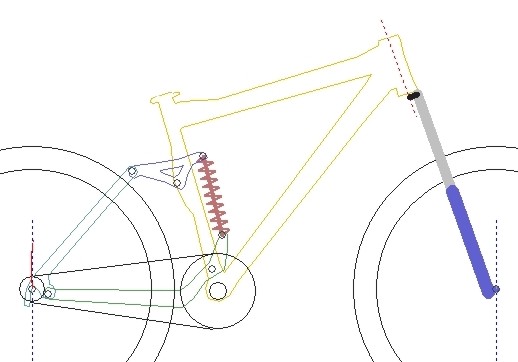

de las KTM en el que los dos extremos del amortiguador están
unidos a partes móviles del cuadro.
Los Sistemas con Dos Bieletas Pequeñas. Estos
sistemas han sido los últimos en aparecer pero cada
vez hay mas marcas que los utilizan. Mirando la dirección
de rotación de las bieletas se pueden clasificar en
dos grupos: Los que tienen dos bieletas girando en la misma
dirección y en los que las bieletas giran en sentidos
opuestos.

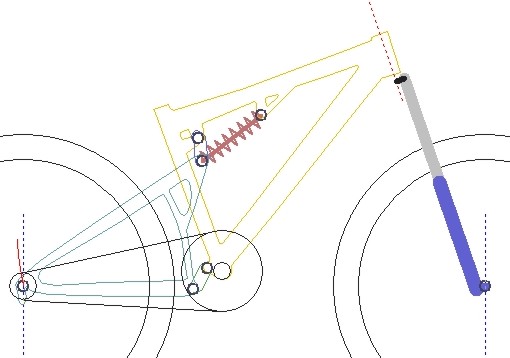

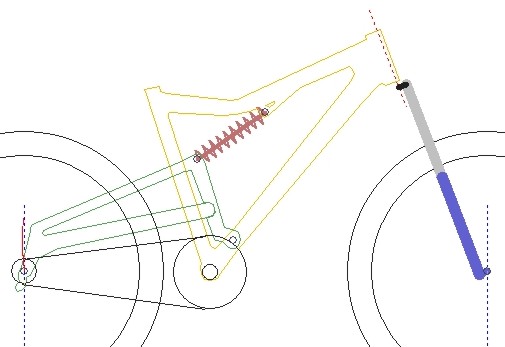

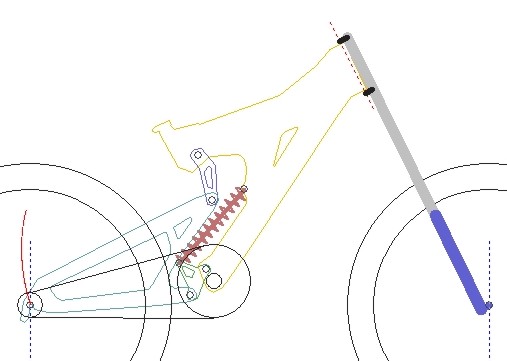

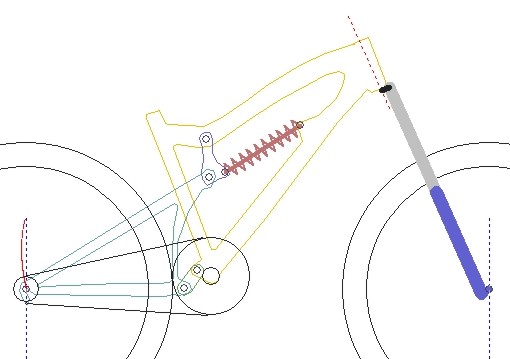

- Intense y Santa Cruz utilizan el Sistema VPP, en el que
las dos bieletas giran en sentido opuesto, y que se caracteriza
por tener una trayectoria de la rueda con una forma característica
y una gran progresividad, el amortiguador suele ir anclado
a la bieleta superior en los modelos de menor recorrido y
a la bieleta inferior en los modelos de Descenso.

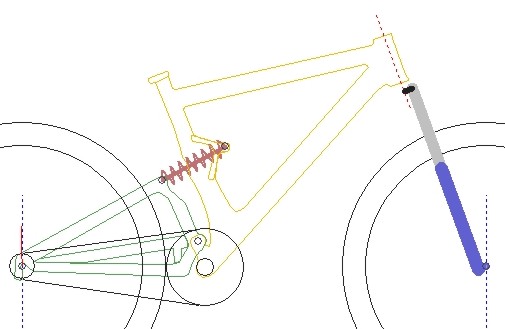

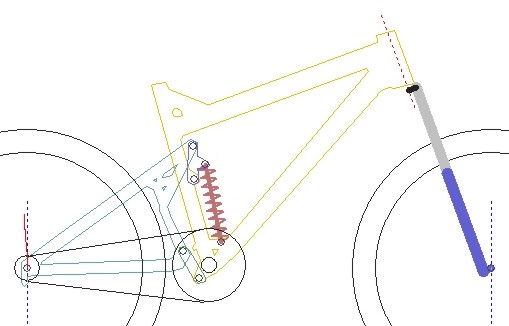

- Lapierre utiliza un sistema similar y no se puede decir
que sea una Copia del VPP ya que sus dos bieletas giran de
un modo opuesto al del VPP, sin embargo el funcionamiento
es muy similar entre los dos sistemas.

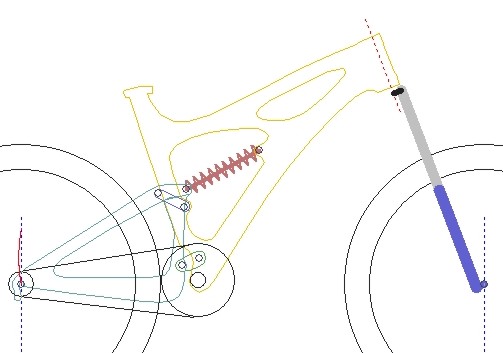

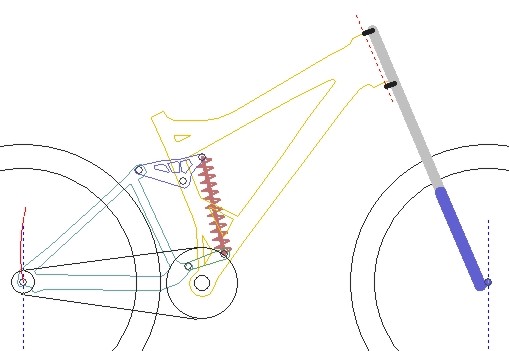

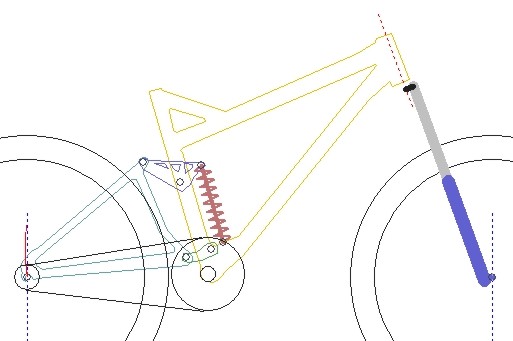

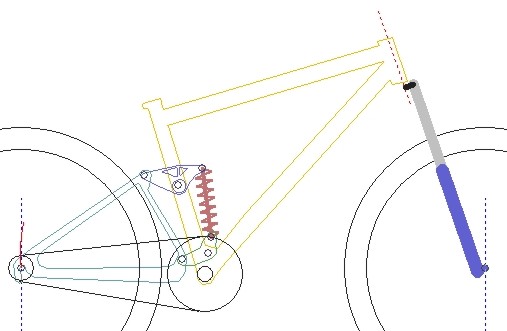

- Iron Horse, Ibis e IF (Todas empiezan por I
) Utilizan
el sistema DW-Link. En este sistema las dos bieletas giran
en el mismo sentido y el funcionamiento es muy parecido a
los diseños de paralelogramo deformable con Horst-Link.
La trayectoria de la rueda es un arco algo mas cerrado que
el de un monopivote y la progresividad también es muy
similar, ligeramente positiva, aunque depende de la forma
de anclar el amortiguador: En la bieleta superior (2 bieletas
en el caso de la IF) y paralelo al tubo de sillín o
en el triangulo trasero y paralelo al tubo superior.

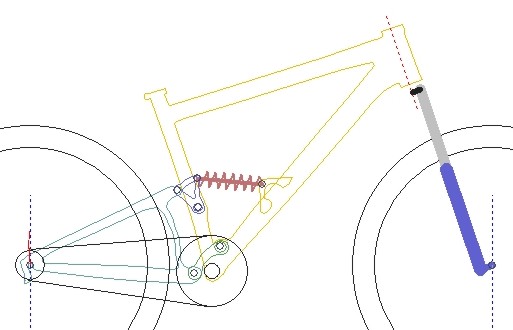

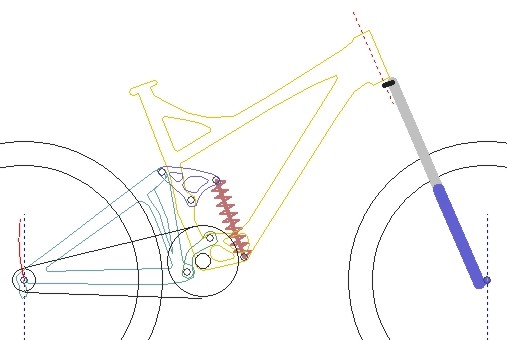

- El sistema Maestro de Giant es prácticamente una
copia del sistema DW-Link y tiene un funcionamiento muy parecido.
- Existen algunos diseños con dos bieletas girando
en la misma dirección que no se pueden meter dentro
del grupo DW-Link o Maestro, alguno de ellos es además
más antiguo que ellos:
- El Sistema de las Schwinn Rocket tenía las dos bieletas
pequeñas girando en la misma dirección y una
trayectoria de la rueda con un arco cerradísimo. La
curva de progresividad también tenía una forma
característica, ideal para el uso XC al que estaba

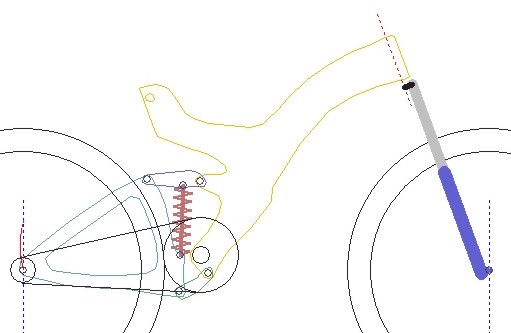

destinado. Un diseño similar que aun se sigue fabricando
es el de la Stork Organic.

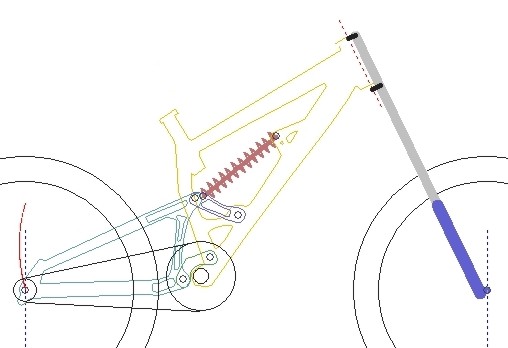

- En el otro Extremo podemos situar un par de nuevos modelos

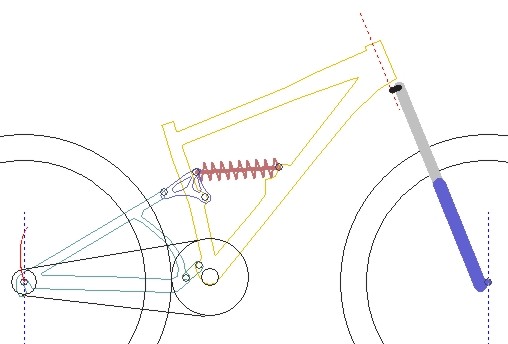

como son el Banshee Pyre y la Canfield Brothers Balance, Cove
Shocker
con dos bieletas girando en el mismo sentido
pero con una curva de progresividad tan alta que las hace
destacar frente a modelos mas comunes, este tipo de progresividad
las hace ideales para el uso al que están destinadas,
Freeride y Descenso.

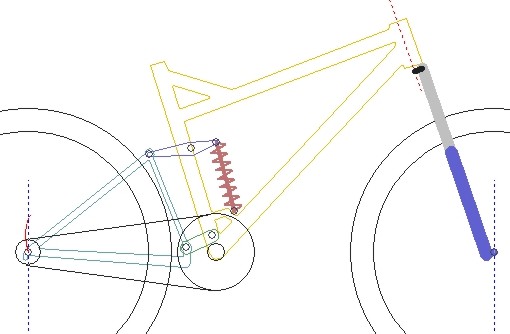

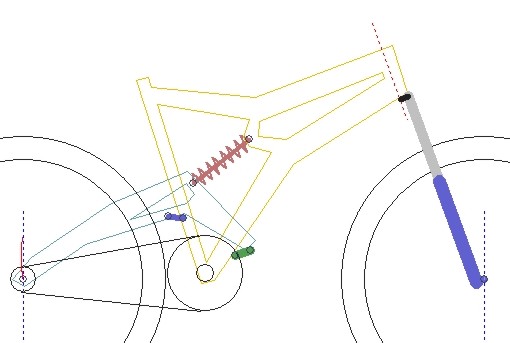

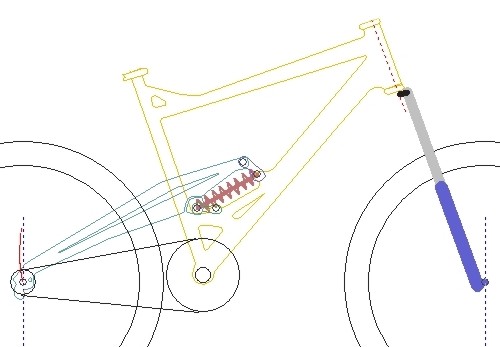

- Marin Quad. Este sistema tiene las dos bieletas pequeñas
girando en la misma dirección y una trayectoria de
la rueda con un arco muy cerrado, El nombre Quad viene de
la expresión matemática de la trayectoria de
la rueda, que es una función cuadrática. Los
modelos de Enduro y Descenso son mucho mas progresivos que
los de XC.
Sistemas RAROS.

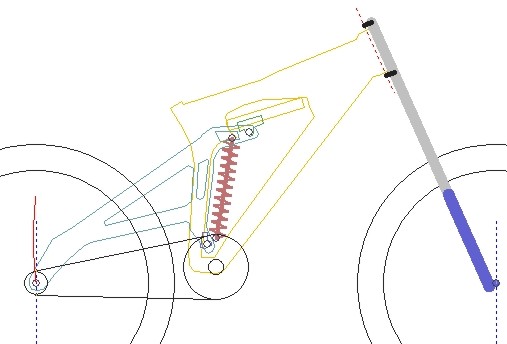

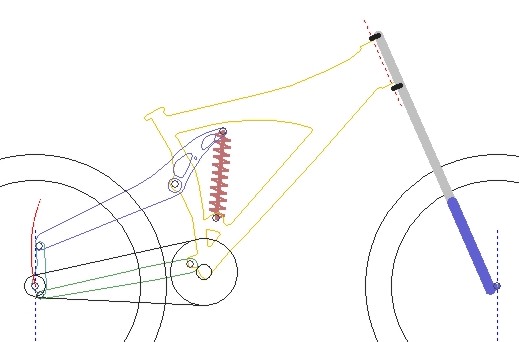

- Lawhill. Este sistema es una variante de los sistemas de
paralelogramo deformable, y es bastante antiguo. Pero casi
ninguna marca lo utiliza hoy en día. Los ejemplos mas
importantes de este sistema eran las Yeti de DH, las Schwinn
4 Banger y de DH, Tomac 204, Rotec
Hoy en día
una de las pocas marcas que siguen usándolo es Astrix.
- Mac-Strut. Este es uno de los sistemas más antiguos
que existen y hoy en día ya no lo utiliza casi ninguna
marca, el sistema se diferencia de los demás en la
forma de anclar el amortiguador a los tirantes traseros de

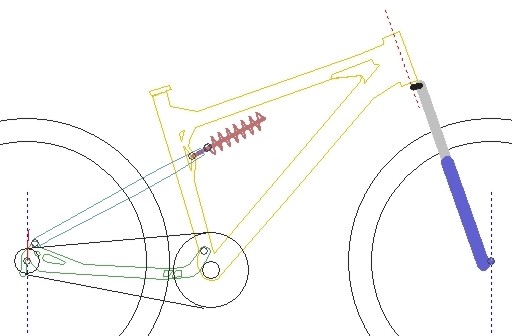

manera directa. Un ejemplo de este sistema son las K2 Razorback.
Otro modelo muy famoso que utilizaba este sistema era la Titus
Racer-X pero hace un par de años añadió
una pequeña bieleta junto al amortiguador para poder
usar un amortiguador estándar, ya que el funcionamiento
sigue siendo el mismo que el del modelo antiguo. Dentro del
sistema Mac-Strut existían modelos con o sin Horst
Link.
- Existen también modelos en los que se prescinde
de todas las articulaciones (Softails) y se aprovechaba a
flexibilidad del material. Estos modelos tienen muy poco recorrido
y son un de los diseños mas sencillos que existen.
- Traseras Unificadas. Este es otro sistema bastante antiguo
y que ha desaparecido prácticamente de todos los catálogos,
aunque como veremos mas adelante todavía hay varias
marcas que utilizan sistemas muy similares. Dentro de este

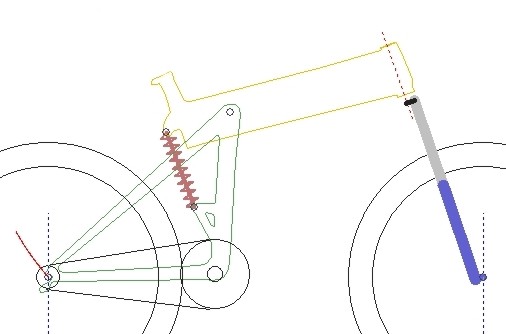

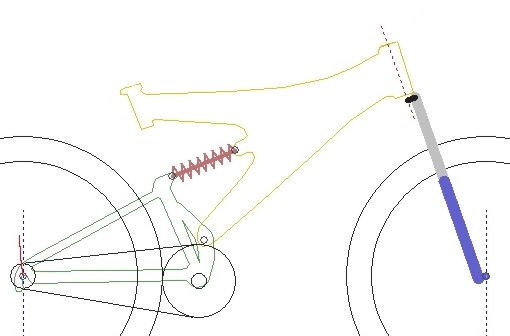

sistema existían dos tipos, las que tenían el
punto de pivote alto como las Klein Mantra y las que lo tenían

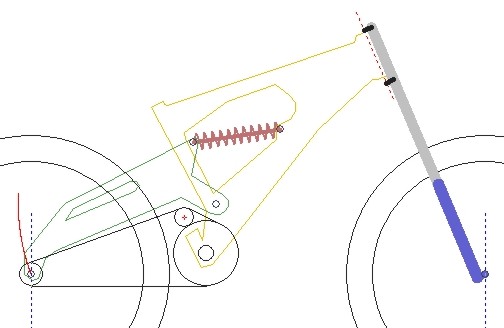

bajo como las Trek Y.
- Traseras Semi-Unificadas:

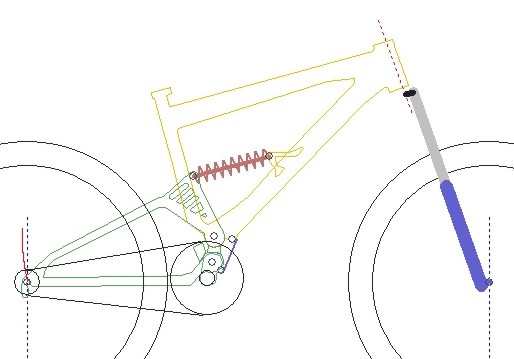

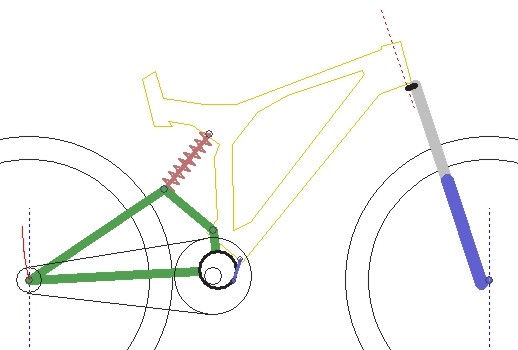

- I-Drive. Este fue uno de los primeros sistemas en los que
se evolucionó de las traseras unificadas normales a
las Semi-unificadas. En sus primeras versiones el eje de pedalier
estaba colocado sobre una excéntrica conectada al triangulo
delantero mediante una pequeña bieleta por lo que no
funcionaba ni como un monopivote normal ni como una trasera
unificada, tiene un funcionamiento intermedio entre esos dos
sistemas. En la segunda versión del sistema el pedalier
ya no está colocado en una excentrica sino en una pieza
independiente conectada al triangulo trasero y al delantero
mediante otra pequeña pieza metálica.

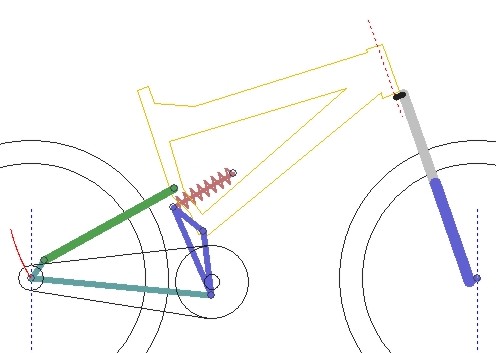

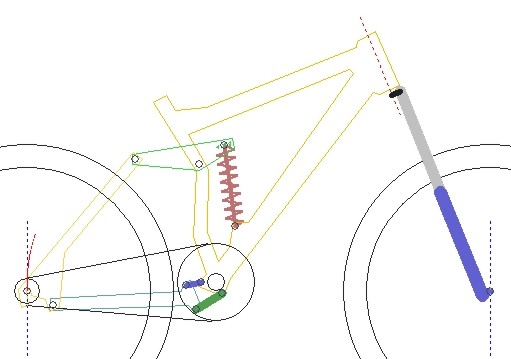

- ISO. Este sistema lo está utilizando Schwinn y Mongoose
en varios de sus modelos y tiene un funcionamiento casi idéntico
al de una trasera unificada pero el eje de pedalier no está
conectado directamente al eje de la rueda trasera por lo que
existe una pequeña interacción entre pedaleo
y suspensión.

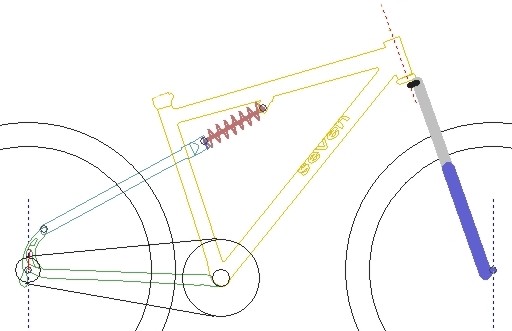

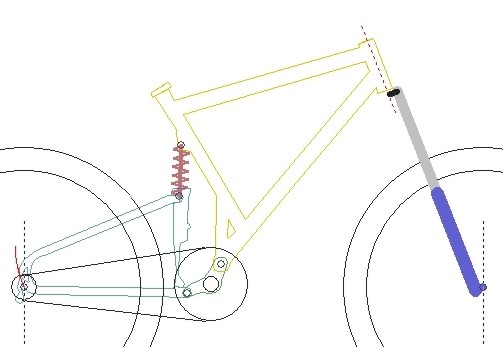

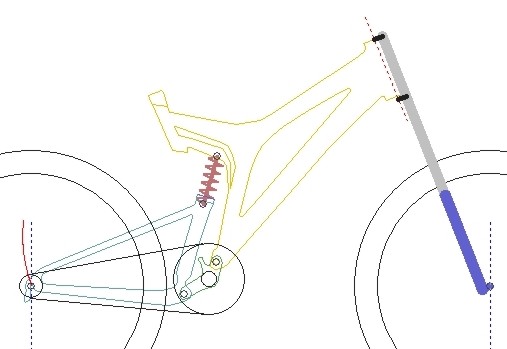

- Monolink. Este es el sistema que desarrolló Paul
Turner y que han utilizado otras marcas como Klein y Seven.
El eje de pedalier está en una pieza intermedia entre
el triangulo delantero y el trasero. El amortiguador forma
parte del triangulo delantero por lo que podríamos
decir que tiene cierto parecido con el sistema Mac-Strut.

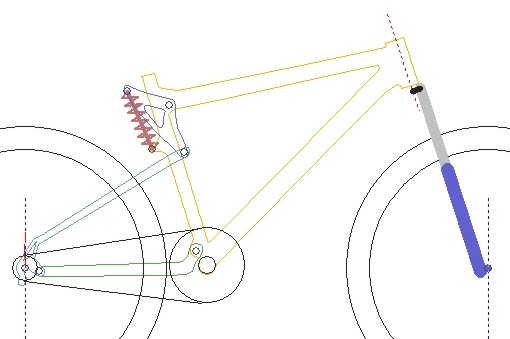

- Sistemas con 6 puntos de giro. Un caso particular de monopivote
era el que tenía un par de bieletas para darle progresividad
al sistema. Dentro de los sistemas con 4 puntos de giro hay
varios modelos que incorporan este tipo de bieletas por lo
que pasan a ser sistemas con 6 puntos de giro.

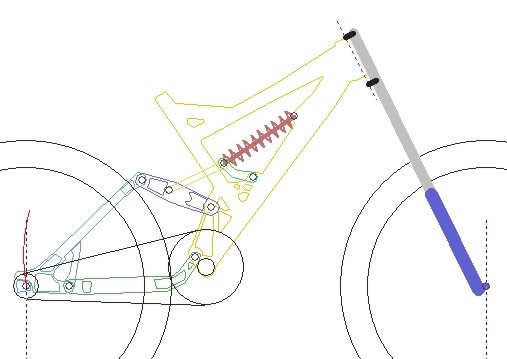

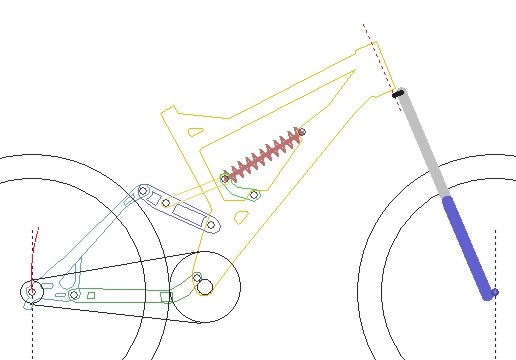

- Knolly 4x4. Es una Variante del sistema FSR y no utiliza
las bieletas solamente para darle más progresividad
al amortiguador sino para conseguir un tubo de sillín
continuo. Algo bastante importante para un modelo de Freeride.

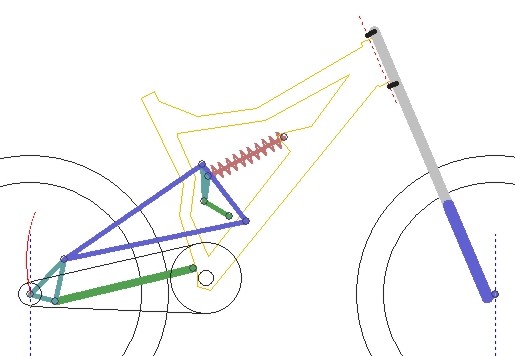

- Astrix Huckler. Astrix es una de las pocas marcas que utiliza
en varios de sus modelos el sistema Lawhill pero en los modelos
de descenso les añade bieletas para aumentar la progresividad.

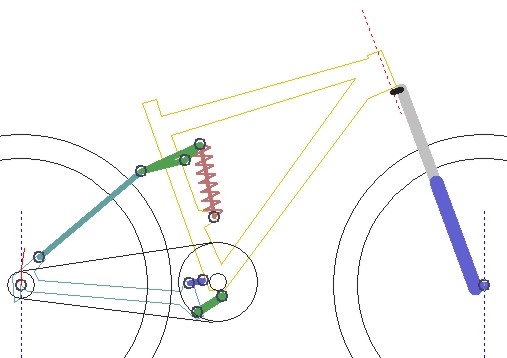

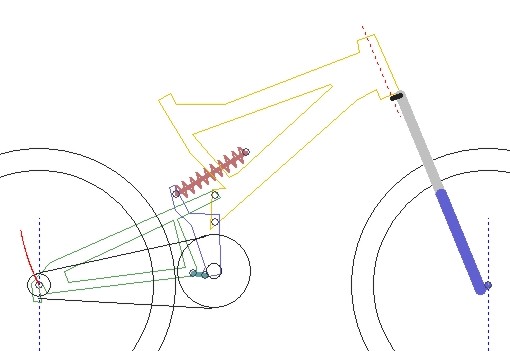

- VPP Old School. Uno de los primeros sistemas en utilizar
este sistema fueron los primeros sistemas VPP fabricados por
Outland y que han sido utilizados por otras marcas como Mondraker,
Mongoose y Maguellan. Las bieletas junto al eje de pedalier
consiguen una trayectoria de la rueda con una forma de S.
- Yeti 303. En este nuevo modelo de Yeti el basculante trasero
desliza sobre dos raíles auto lubricados, algo completamente
novedoso y que consigue una trayectoria de la rueda muy vertical.
