Bride of Zen
Il Bride of Zen è un preamplificatore in classe A progettato da Nelson Pass. Maggiori
specifiche si trovano sul sito www.passdiy.com; per chi non conosce Nelson Pass, un tour sul sito commerciale
www.passlabs.com può essere utile.
Nelson Pass è un disponibilissimo progettista che, olltre a produrre amplificatori da svariate migliaia di euro,
si diverte a proporre schemi ed amplificatori dedicati agli autocostruttori.
Il Bride of Zen è uno dei progetti proposti; appartiene alla serie Zen per cui è votato alla massima semplicità; lo stadio di preamplificazione è unico ed
è realizzato attorno ad un unico Mosfet per canale come componente attivo. Pochi gli altri componenti; l'alimentazione è piuttosto curata, stabilizzata e regolata
tramite l'utilizzo di zener. Questa componente è fondamentale in quanto la circuitazione è molto sensibile ai rumori ed al ripple proveniente dall'alimentazione.
Una upgrade possibile di questa sezione potrebbe essere fatta rendendola completamente
dual mono, con un costo aggiuntivo molto limitato.
Poche le note ulteriori del progetto e della realizzazione, fatta seguendo le

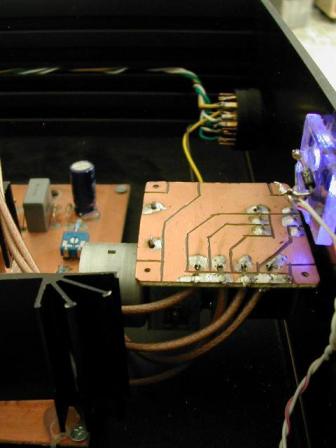

note scaricabili dal sito: il potenziometro del volume in uscita, anzichè più
comunemente all'ingresso, è un Alps motorizzato da 25k (valore limite, ma ancora
accettabile se l'amplificatore è vicino) anche se la sezione di controllo del

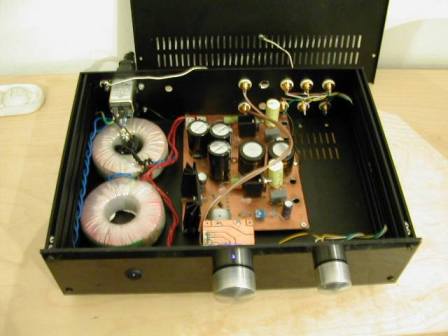

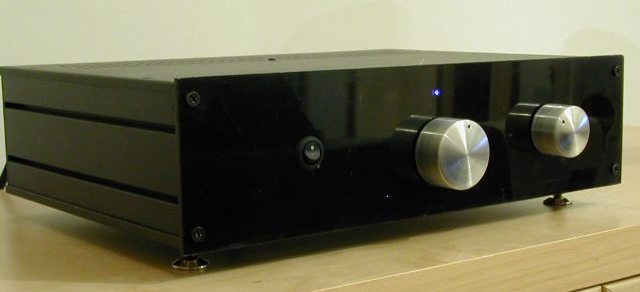

volume si è rotta per cui l'ho momentaneamente tolta. Il cabinet utilizzato

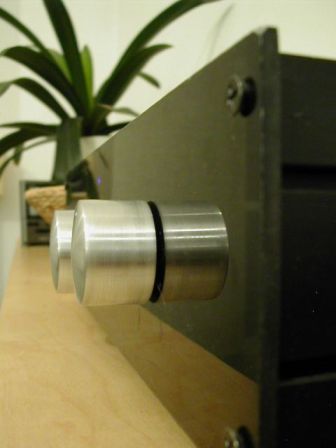

è della hifi2000, largo circa 35cm, mentre il pannello frontale è in metacrilato

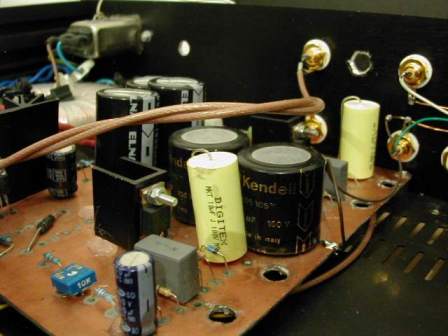

retroverniciato di nero. Condensatori sono Digitex, Keindeil e Elna; i componenti
sono pochi e si riesce a giocare a fare i raffinati senza svenarsi. Il circuito
è realizzato utilizzando una piastra ramata doppia faccia e sfruttando il piano
superiore come piano di massa. I toriodali, recente modifica, sono di Nuova
Elettronica, da 30V 60Va l'uno; leggermente surdimensionati rispetto a quanto
previsto, devo dire però che rispetto ai precedenti classici a lamierini, con
un wattaggio inferiore, il passo avanti è udibile, anche se in modo poco marcato.
Il prezzo totale della realizzazione si aggira, molto a braccio, intorno ai
150 euro; a braccio perché su un progetto di questo tipo è possibile spendere
molto meno; il circuito in se potrebbe costare sui 50 euro, il resto sono componenti

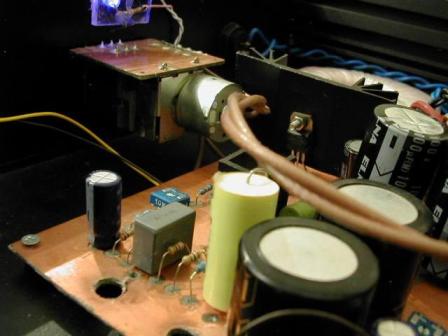

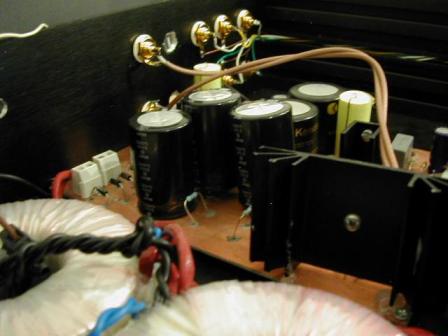

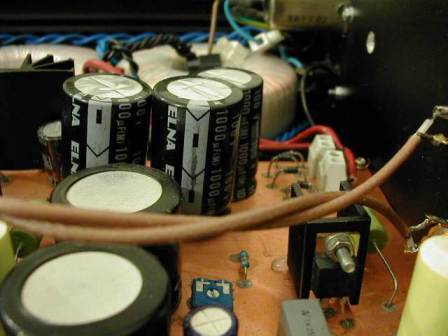

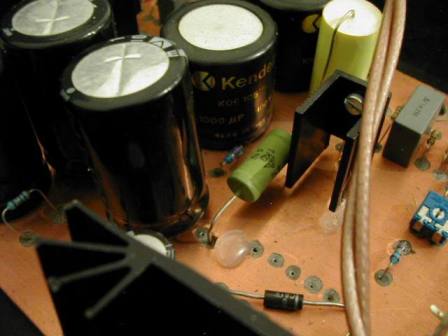

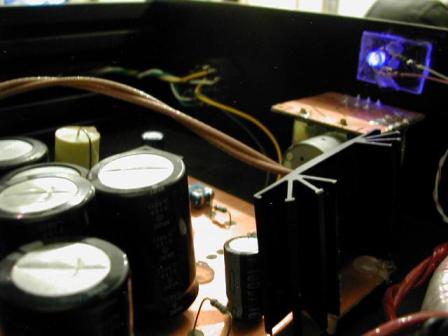

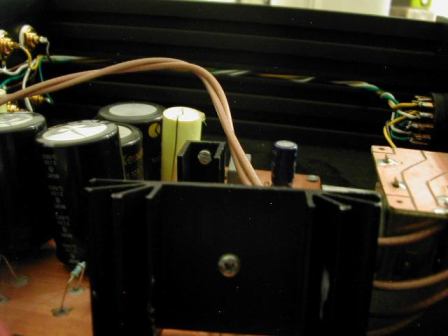

di contorno. A seguire le foto della realizzazione; se vi pare leggermente strana,
considerate che è stato il mio primo progetto, circa 6 anni fa; a presto è previsto
un restyling...
Dimenticavo.. il suono? decisamente valido: ricostruzione scenica notevole,
dettaglio, ritmo ed un ascolto affascinante sono le armi di questo consigiabile
preamplificatore.
