Como Funciona ADSL
La tecnolog�a ADSL emplea una t�cnica de modulaci�n que permite la transmisi�n de datos a gran velocidad sobre el par de cobre (l�nea telef�nica convencional). La primera diferencia entre esta t�cnica de modulaci�n y las usadas por los m�dems en banda vocal (V.32 a V.90) es que �stos �ltimos s�lo transmiten en la banda de frecuencias usada en telefon�a (300 Hz a 3.400 Hz), mientras que los m�dems ADSL operan en un margen de frecuencias mucho m�s amplio que va desde los 24 KHz hasta los 1.104 KHz, aproximadamente.
Otra diferencia entre el ADSL y otros m�dems es que el ADSL puede coexistir en un mismo bucle de abonado con el servicio telef�nico, cosa que no es posible con un m�dem convencional pues opera en banda vocal, la misma que la telefon�a.
Al tratarse de una modulaci�n en la que se transmiten diferentes caudales en los sentidos Usuario -> Red y Red -> Usuario, el m�dem ADSL situado en el extremo del usuario es distinto del ubicado al otro lado del bucle, en la central local.
En la Figura 1: Enlace ADSL se muestra un enlace ADSL entre un usuario y la central local de la que depende. En dicha figura se observa que adem�s de los m�dems situados en casa del usuario (ATU-R o "ADSL Terminal Unit-Remote) y en la central (ATU-C o "ADSL Terminal Unit-Central"), delante de cada uno de ellos se ha de colocar un dispositivo denominado "splitter". Este dispositivo no es m�s que un conjunto de dos filtros: uno paso alto y otro paso bajo. La finalidad de estos filtros es la de separar las se�ales transmitidas por el bucle de modo que las se�ales de baja frecuencia (telefon�a) vayan separadas de las de alta frecuencia (datos).
En una primera etapa coexistieron dos t�cnicas de modulaci�n para el ADSL: CAP ("Carrierless Amplitude/Phase") y DMT ("Discrete MultiTone"). Finalmente los organismos de estandarizaci�n (ANSI, ETSI e ITU) se han decantado por la soluci�n DMT. B�sicamente consiste en el empleo de m�ltiples portadoras y no s�lo una, que es lo que se hace en los m�dems de banda vocal. Cada una de estas portadoras (denominadas subportadoras) es modulada en cuadratura (modulaci�n QAM) por una parte del flujo total de datos que se van a transmitir. Estas subportadoras est�n separadas entre s� 4,3125 KHz, y el ancho de banda que ocupa cada subportadora modulada es de 4 KHz. El reparto del flujo de datos entre subportadoras se hace en funci�n de la estimaci�n de la relaci�n Se�al/Ruido en la banda asignada a cada una de ellas. Cuanto mayor es esta relaci�n, tanto mayor es el caudal que puede transmitir por una subportadora. Esta estimaci�n de la relaci�n Se�al/Ruido se hace al comienzo, cuando se establece el enlace entre el ATU-R y el ATU-C, por medio de una secuencia de entrenamiento predefinida. La t�cnica de modulaci�n usada es la misma tanto en el ATU-R como en el ATU-C. La �nica diferencia estriba en que el ATU-C dispone de hasta 256 subportadoras, mientras que el ATU-R s�lo puede disponer como m�ximo de 32.

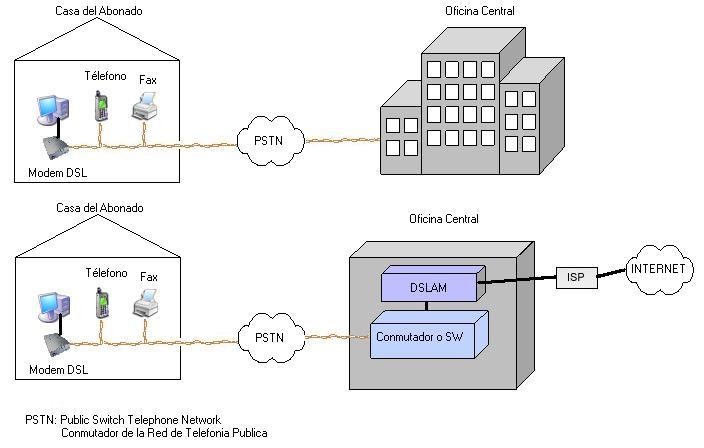

Diagrama de Conexi�n Abonado-SW-Internet
| | | | | | | | |
