• WDM (Wavelenght Division Multiplexing, Multiplexi�n por Divisi�n en Longitud de Onda).

Es una variante de la Multiplexi�n por Divisi�n en Frecuencia desarrollada para canales de Fibra �ptica, es la tecnolog�a que se ha desarrollado como una respuesta natural a las redes de alto tr�fico a escala mundial. El principio b�sico de WDM es abrir el espectro de luz que viaja sobre la fibra en diferentes colores o llamadas, cada una con capacidades de STM16. Actualmente se desarrollan aplicaciones para ampliar cada vez mas �l numero de capas, colores o llamadas que vayan por una fibra. La �nica diferencia respecto a la FDM el�ctrica es que el sistema �ptico utiliza una rejilla de difracci�n totalmente pasiva y , por ello, totalmente confiable.

El Concepto de WDM m�s simple implica transmitir dos canales en diferentes ventanas de transmisi�n de la fibra �ptica. Por ejemplo, un sistema de 1310 nm puede ser mejorada en su capacidad a�adiendo otro canal de 1500nm. La diferencia de 240 nm es suficientemente grande que el sistema puede sr utilizado para dos o tres canales.

Para enlaces de fibra punto a punto, la capacidad y la velocidad de transmisi�n pueden ser incrementadas utilizando WDM. En la figura #1 se muestra la representaci�n de un sistema WDM de alta capacidad, en donde existen varias se�ales con diferentes longitudes de onda. Todas ellas son multicanalizadas, transmitidas por un solo canal de fibra �ptica y recuperada por el receptor.

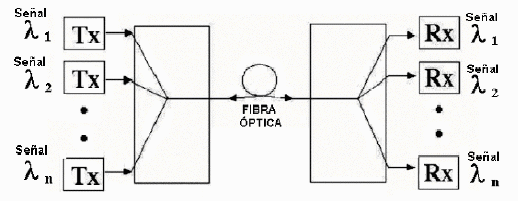

Figura #1: Enlace de fibra punto a punto multicanalizado en frecuencia

La principal raz�n por la cual WDM es popular es que la energ�a en una sola fibra �ptica normalmente es de unos cuantos Gigaherzt de ancho porque en la actualidad es

WDM es igualmente una aplicaci�n que seguramente permitir� que diferentes protocolos, modos y aplicaciones convivan juntos, y que es un medio de transporte transparente y con el podremos ver transporte de ATM, IP, SDH etc.

Figura #2: WDM utiliza todo el ancho de banda de la fibra

WDM Aplicaciones

1. Redes de Larga Distancia

2. Redes Intercontinentales o Internacionales

3. Redes Metropolitanas de alto tr�fico

4. Redes cualquiera donde existan cuellos de botella o problemas de capacidad en el numero de Fibras

5. Nuevas y Diferentes tipos de Redes que integren WDM desde la ingenier�a y dise�o de la red

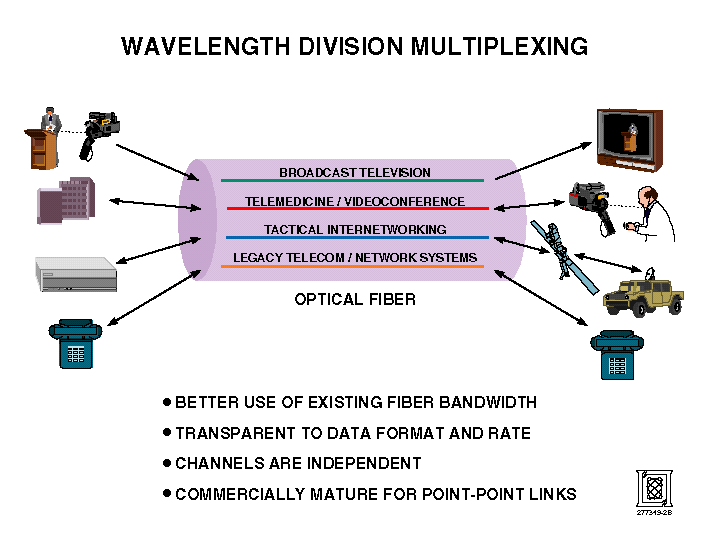

   Figura #3: WDM permite mezclar toda la clase de tr�fico de datos en la misma fibra

Especificaciones WDM

1. 4/8 canales WTM integrados en un subrack.

2. Subrack de extensi�n para 16 canales integrados en el sistema de control.

3. Bajo costo para aplicaciones "short haul" (4W)-Transponders hasta STM16/OC-8

4. Sistema de Gesti�n

5. Hasta 600kms de Transmisi�n

6. +13, +15, +17 power amps

7. Amplificadores de Optimizaci�n en l�nea para diferentes "span lengths"

8. Restauraci�n de PDH

9. Reducci�n de costos en repetidores

Por poner un ejemplo, si queremos transmitir 16 canales a lo largo de 310 millas utilizando m�todos tradicionales, necesitar�amos 16 fibras y un total de 144 elementos de regeneraci�n y amplificaci�n de se�al. En cambio, esto mismo implementado mediante tecnolog�a WDM, reducir�a los dispositivos necesarios a una sola fibra y seis elementos de amplificaci�n, como se muestra en la figura #4.

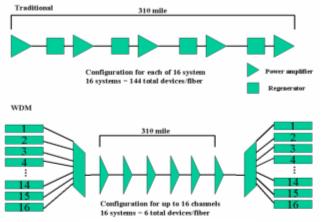

Figura #4: Transportaci�n en WDM

• SDM (Space  Division Multiplexing, Multiplexi�n por Divisi�n de Espacio).

En SDM, separe las gu�as de la onda (ejemplo: cables, fibra, los etc.) se utilizan de modo que dos canales f�sicos no interfieran el uno con el otro. el ancho de banda completo de ambos canales f�sicos se pueden utilizar simult�neamente. Un ejemplo est�ndar de esto son los cableados m�ltiples usados en un autob�s, en cable multipar, tel�fonos, etc. En este caso, no hay se requiere de de un mux central, excepto para actuar como conmutador.

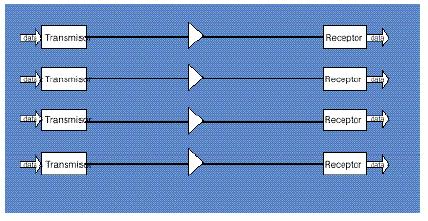

Figura #5: Space Division Multiplexing

Conmutadores por Divisi�n en el Espacio

Si se divide el conmutador de matriz en elementos peque�os y los interconectamos podemos construir conmutadores de m�ltiples etapas con muchos menos puntos de cruce. �stos se llaman conmutadores por divisi�n en el espacio. En la figura #6 se ilustran dos configuraciones.

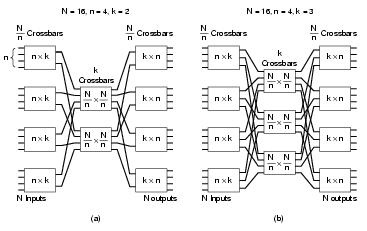

Figura #6: Dos conmutadores por divisi�n en el espacio con diferentes par�metros
