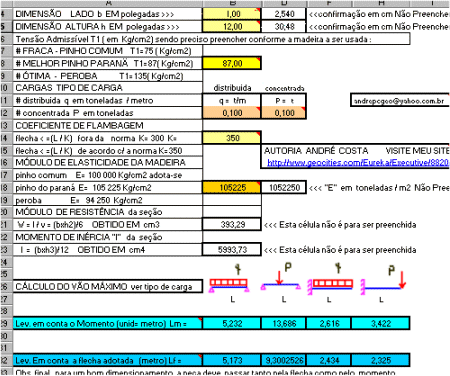

Fiz
a montagem da tabela no programa MS
EXCEL, de modo a que possa
haver interação com obtenção de valores dos vãos máximos que se pode usar
levando em conta que disponha de determinado tipo de peça de madeira. |
|
|
As
variáveis que precisa preencher nos campos coloridos são: largura da seção
b, altura desta h, escolher um limite para a sua flecha (índice K), ter
certeza da especificação do tipo de madeira que vai trabalhar, damos 3
opções mas pode obter dados de outras madeiras em tabelas de características
físicas e mecânicas, preencher T1 e E, de acordo com as unidades adotadas, preencher
as respectivas cargas que irá adotar e o tipo de apoio que irá utilizar,
lembrar de somar o peso próprio quando as dimensões forem grandes, lembrando
que é = peso específico ( em Kg/m3 ) X seção da peça ( em m2 ),
seu valor é obtido em Kg/m porém para a fórmula de carga concentrada
somar a esta ( P ) com valor de Laprox. X peso próp. ( Kg/m ) o que está
a favor da segurança ou seja entrar com P*=P+Laprox. X peso próp. ( Kg/m
), interagir duas ou três vezes para obter um resultado mais realístico
e estável.
|
|
|
 |
|
|
Como
saidas a planilha informa nas células azuis o tamanho do vão limite a
que deve ficar restrita sua utilização. |
|
|
Esta
planilha evita que se precise fazer cálculos e cálculos com erros de unidades,
encontramos essas verificações por meio de tabelas feitas em papel em
qualquer firma de formas e escoramentos ou empreiteiras de construção
especializada em telhados. Porém com as fórmulas aqui colocadas a
verificação será imediata. Foram feitas para 4 tipos de apoios com dois
tipos de carregamento. As duas caracteristicas das madeiras ali colocadas ( E
e T1 ) podem ser mudadas de acordo com madeiras regionais,
recomendamos o devido cuidado em utilizar as unidades corretas e ter
certeza da madeira que está empregando, pois um erro pode causar um
acidente ou prejuízo com deformação exagerada.
Caso queira usar outras
madeiras visite também http://www.set.eesc.sc.usp.br/lamem/uecar.htm
Lembrando que acima a
conversão de 1 Mpa = 10 Kg/cm2
|
|
|
1- CLIQUE AQUI PARA
EXECUTAR O download1. ( 9Kb) |
|
|
TAMANHO DO ARQUIVO DESCOMPRIMIDO
30Kb P/ EXCEL2000 |
|
|
2- CLIQUE AQUI PARA
EXECUTAR O download2. (
13Kb) |
|
|
TAMANHO DO ARQUIVO DESCOMPRIMIDO 73Kb P/ EXCEL 5.0
a 2000 |
|
|
