Conexão com o sistema supervisório da Alstom para leitura dos dados de monitoramento das unidades hidrogeradoras da usina de Tucuruí.





Dados: o sistema da Alstom faz aquisição de diversas grandezas de operação de cada máquina, e disponibiliza esses dados através de uma porta RS-485 localizada na CPU 363 do CLP Alspa C80-35.



O CLP grava as grandezas aquistadas em registradores internos. Há uma tabela, disponibilizada pela Alstom, que traz a correspondência entre as grandezas físicas mensuradas e o endereço de armazenamento nos registradores do CLP.



Cada registrador do CLP possui 2 bytes, e cada valor medido é armazenado em 2 registradores, já em unidades de engenharia, e no formato de ponto flutuante padrão IEEE.



Em síntese, o meio físico para obtenção das informações é uma rede RS-485, e o protocolo de comunicação é o padrão Modbus.



Solução: utilizamos a placa de interface RS-485 PXI da National Instruments, o National Instrumenrts Industrial Automation OPC Servers 5.1 e um código em Labview que acessa o OPC Server via datasocket.



REDE RS-485

Pinagem das Portas CLP-Alstom (DB-15) e PXI (DB-9)













Lista de Material



• 1 Conector DB-9 fêmea para cabo
• 2 conectores DB-15 macho para cabo
• Cabo de comunicação tipo par trançado com blindagem.







Obs1: os fios azul e vermelho no diagrama abaixo devem ser de um mesmo par trançado.

Obs2: A blindagem dos cabos deve ser conectada somente do lado do PLC da Alstom, e ficar flutuando do lado do PXI.





Lista de Material Auxiliar

• Ferro de solda
• Solda
• Chave de fenda
• Alicates de bico e de corte
• Guia para passar o cabo

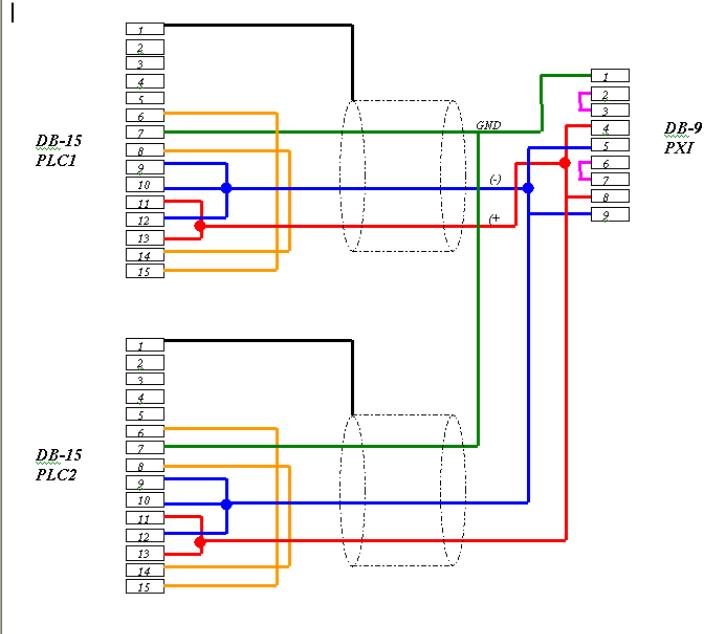

Esquema de Montagem dos cabos da Rede















Topologia da Rede RS-485

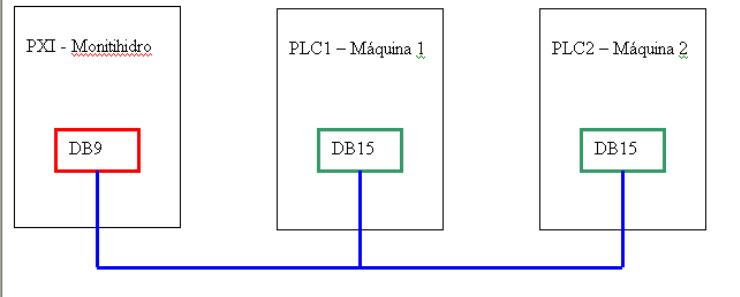

Opção 1:

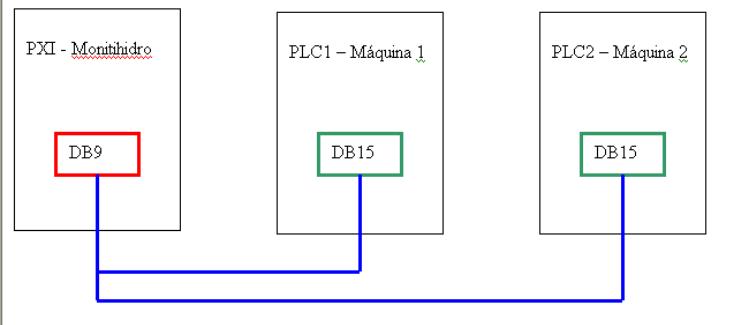

Opção 2:

















Software

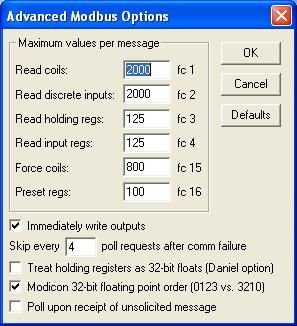

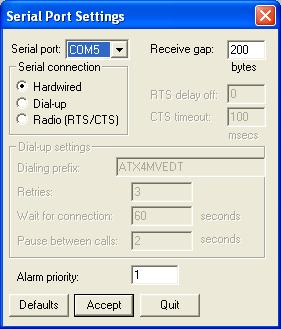

Configurações do Lookout Protocol Drivers para conexão com o Sistema Supervisório da Alstom.

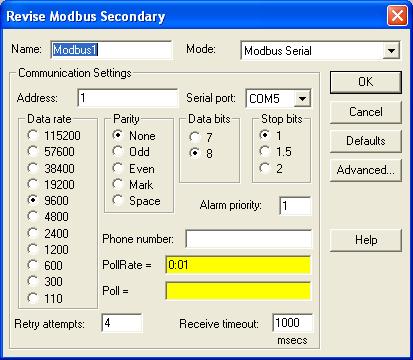

New, Create Object, Modbus:

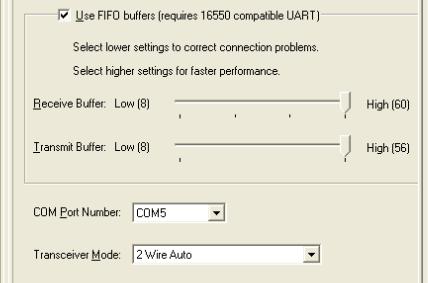

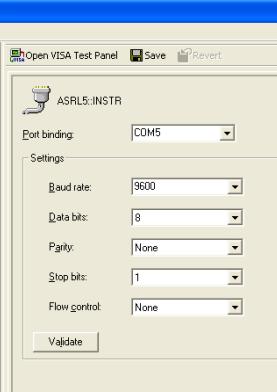

Configurações da porta feitas no MAX:



















Software em LabView

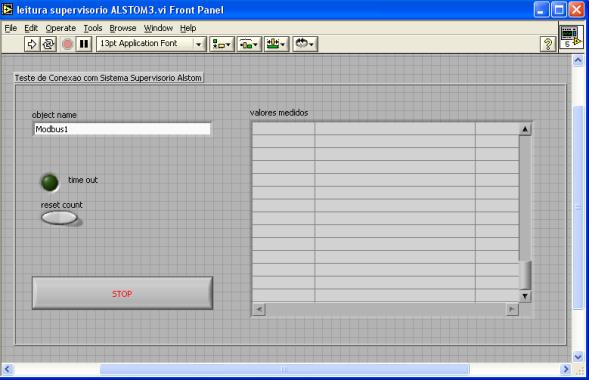

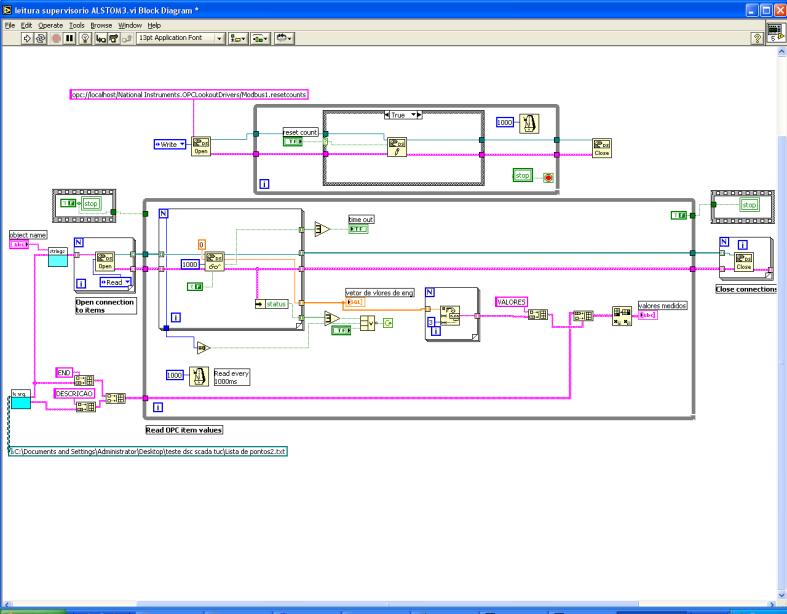

O software lê um arquivo contendo os endereços dos registradores do CLP e as grandezas correspondentes monitoradas, faz essa leitura a cada segundo via datasocket e mostra esses valores na tabela valores medidos . Além dos valores medidos, exibe contagens de estatísticas relacionadas à qualidade da conexão. Essas contagens podem ser zeradas apertando-se no botão reset count.
