Lineal de 22 watts
Este circuito es ideal para ser excitado por el sintetizador disponible en la pagina de radio.

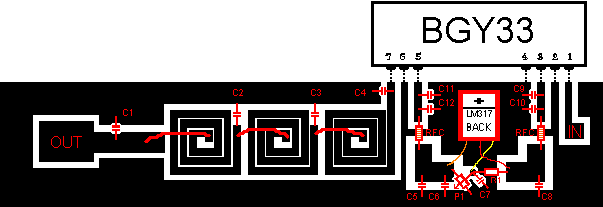

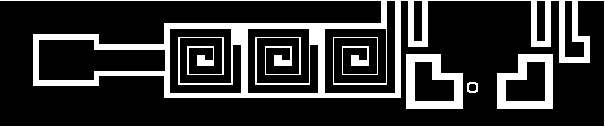

Placerings schema
BGY-33 Styck lista
C1,C4 27pF R1 270ohm
C2,C3 56pF P1 2k5 Trimpotentiometer
C5 47uF/25V 2 x RFC Ferroxcube
C6,C7,C8 100nF 3 x byglings tråd
C9,C11 100nF LM317
C10,C12 10nF BGY33
Kylelement (30x12x5 cm)
Placera din LM317 på PCB med framsidan mot kopparen , montera inte LM317 till
jord anslutningen!! den skall bara hänga över kopparen med ett kylelement monterat på som
ej ansluts till jord.
Det betyder att du inte kan montera LM317 och BGY33 på samma kylelement.
Montera BGY33 med värmeledande pasta!!.
Slutsteget används till 88-108MHz.
Introduction

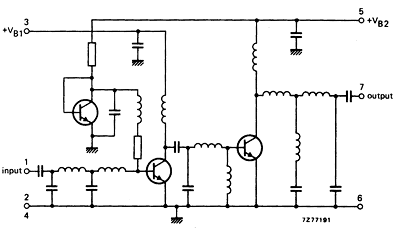

Le module BGY33 est pratiquement à lui seul un ampli RF de 20 W dans la bande 88-108 MHz.
Voici ses caractéristiques :
Vb1 : 6 à 15v
Vb2 : 10 à 15v
Entrée RF +/- 25v 50 à 200 mW 50 ohms
Sortie RF +/- 25v 18 à 20 W 50 ohms
La puissance de sortie varie en fonction de l'alimentation Vb1 (6 à 12,5 Volts)
Attention à bien isoler le boitier du LM317 de la masse ! (mica + entretoise + pâte radiateur)
et ne pas mettre sur le même refroidisseur que le BGY33.
Ventilateur très conseillé ...
Ne pas trop dépasser les 200 mW en entrée, ni les 15 V d'alimentation, sinon vous risquez d'en faire un grille-pain un peu cher !..
