Het schema toegelicht :

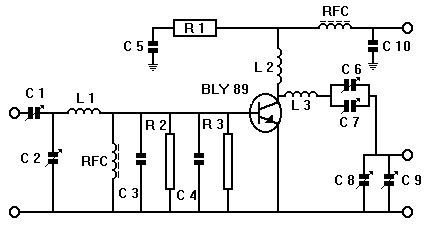

Het volgende schema is het schema van de BLY 89, een alom bekende transistor uit een nog meer bekende familie. Deze BLY presteert het om bij een ingangsvermogen van 10 Watt een uitgangsvermogen te produceren van 40 watt. De BLY 89 werkt het beste op een voedingsspanning van 12 à 18 volt ( de 13,8 voeding voldoet dus uitstekent) en hij trekt daarbij zo'n 4,5 ampère. Bij volle uitsturing moet de transistor natuurlijk weer gekoeld worden en daarmee kan volstaan worden met een koelplaat van 10 bij 10 centimeter met honingprofiel. De genomen spoelen zijn vervaardigd met dik spoeldraad van 1,2 mm. dikte. De zender is verder nog uitgerust met aan de uitgang steeds dubbele trimmers zodat je de trimmers kan afregelen op vol vermogen zonder dat de trimmers doorbranden. Door de ontkoppeling aan de basis is deze transistor ook nog eens beveiligd tegen zelfoscillatie (wat uiteraard niet uitgesloten is) en de voedingsleiding is weer op de gebruikelijke manier ontkoppeld. Doordat de BLy 89 bij een ingangsvermogen van 10 Watt het beste presteert is het een logische stap om deze eindtrap in te sturen met zijn kleine broertje, de BLY 87, maar uiteraard kan je ook andere stuurtrappen gebruiken.

Bijlage :

Ik heb niet zoveel ervaringen met de BLY 89 maar het schema ziet er zeer logisch uit en zal dan ook zeker wel werken. Het enige minpuntje van dit schema is dat de filteringen voor harmonischen wel aanwezig is, maar wel minimaal is. Ik zou deze lineair dan ook niet direct aan de antenne willen hangen maar er eerst ene goed eindfilter achter plaatsen. Dit gaat dan wel een beetje ten koste van je vermogen, maar je zit dan tenminste wel "schoon" aan de band. Ook is het wel handig om de ingang goed te filteren. Wat er namelijk niet aan storing binnen kan komen komt, hoeft dan ook niet aan het eind uitgehaald te worden.

Weerstanden :

R1 10 E ½ Watt

R2,R3 47 E

Condensatoren :

C1,C2, C6,C7,C8,C9 60 pF VARIABEL

C3,C4 47pF

C5 12nF

C10 47nF

Transistoren :

BLY 89

Overigen :

ALLE RFC'S BESTAAN UIT 6 GATS VARKENSSNUITJES

L1 1 WINDING MET 1,2 mm. DIK DRAAD. OM EEN AS VAN 6mm.

L2 6 WINDINGEN MET 1,2 mm. DIK DRAAD OM EEN AS VAN 6mm.

L3 4 WINDINGEN MET 1,2 mm DIK DRAAD OM EEN AS VAN 4,5 mm.

KOELPLAAT VOOR BLY 89 10 BIJ 10 cm.
