Para cualquier montaje electrónico se necesita una fuente de alimentación estable, unas veces vale con la tensión de una pila y en otros casos, bastante más.
Cuando la fuente se destina para un circuito exclusivo, esta se diseña para una tensión e intensidad máxima y de esta manera obtener el mayor rendimiento posible, pero, si queremos una fuente que pueda abarcar casi cualquier motaje, esta debería ser regulable.
Características:
En este montaje se ha usado un regulador de tensión ajustable muy conocido, el LM 317, capaz de regular la tensión de salida entre los 1,2 V y 30 V y una intensidad máxima de 1 A (sobre disipador).
En algunos montajes, con este integrado, se nos indica que su intensidad máxima de salida es de 1,5 A. Consultando la hoja de características proporcionada por el fabricante, indica que su intensidad máxima es superior a los 900 mA (no indica cuanto más), siempre que se cumpla que, la diferencia de tensión entre la entrada del integrado y a la salida no supere los 16 V.
En este montaje se necesita de un transformador para reducir la tensión de 220 V a una tensión no superior a los 25 V ya que, una vez rectificada y filtrada la señal, obtendremos aproximadamente casi 35V en continua, estando cerca del límite del LM 317 (40V).

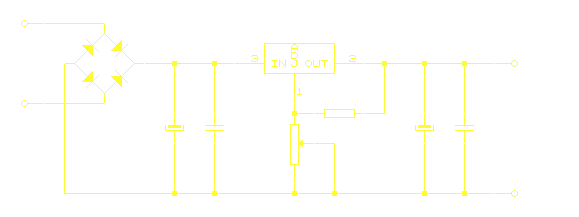

Mediante P1 podemos ajustar la tensión de salida entre los 1.25 V (fijados por el integrado) y los 37 V de máximo.
El modelo de puente de diodos que se ha utilizado sigue dentro de los pasos anteriores, tiene una tensión máxima de 40 V y una intensidad máxima de 1 A.
El resto de los componentes del circuito, son C1 y C2 como parte del filtrado de la señal, eliminando la señal de rizado producida por la rectificación y C3 y C4 que evitan posibles oscilaciones y mejoran el rizado de la señal de continua.
Para aquellos que quieran fijar un tope para la tensión de salida deberán modificar el valor del potenciómetro o poniendo una resistencia con un valor fijo, calculando el nuevo valor a través de la siguiente formula:
donde:
Vout - tensión de salida.
Vref - 1,25 V.
Iadj - intensidad a través del potenciómetro (5,2 mA).

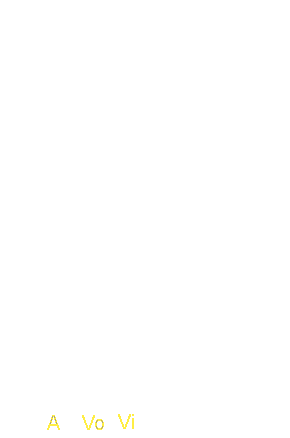

| En esta imagen puedes ver la distribución de las patillas del LM 317 |  |
Componentes del montaje:
|
Referencia |
Valor |
Cantidad |
|
R1 |
240 |
1 |
|
P1 |
5 K |
1 |
|
C1 C3 |
1000µF/40V |
2 |
|
C2 C4 |
100nF |
2 |
|
D1 |
B40C1000 |
1 |
|
IC1 |
LM 317 |
1 |

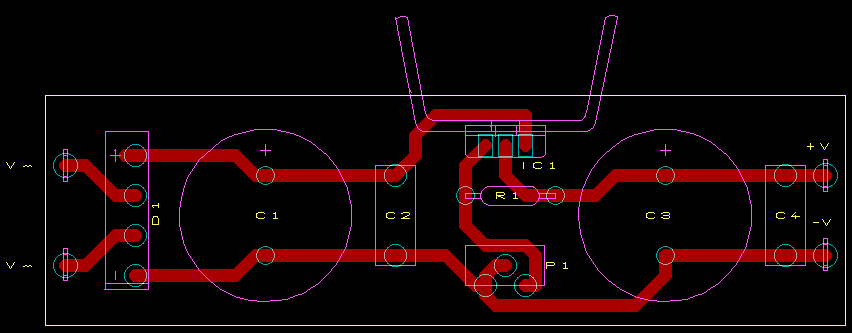

Placa de circuito impreso:
Es recomendable que a la hora de realizar las pistas sobre la placa, estas sean de una anchura mayor a lo normal, ya que en algún caso, la intensidad que pasará por ellas será elevada.
Observaciones:
En este circuito se ha utilizado el integrado LM 317, pero puede utilizarse cualquier otro de la misma familia, obteniendo algunas mejoras como puede ser una intensidad de salida más elevada.
En la siguiente tabla se expone una relación de alguno de ellos:
| Integrado | RR (db) | Caida de Tensión (V) | Imax (A) |
| LM 317 | 65 | 2.5 | 1,5 |
| LM 338 | 60 | 2.7 | 5 |
| LM 350 | 65 | 2.5 | 3 |
RR - Rechazo de Rizado.
Caida de Tensión - Diferencia mínima entre tensión de entrada y la tensión de salida.
