En muchos de los montajes que realizamos usamos amplificadores operacionales, muchos de estos, requieren una alimentación simétrica y cuando no se dispone de más de una fuente, esto es un problema.
Con este montaje obtendremos una alimentación simétrica a partir de una alimentación simple.
Características:
El montaje es muy sencillo, se basa en un amplificador operacional conectado como divisor de tensión (mediante R1 y R2), de esta manera en su salida obtenemos la masa de la salida, en la parte positiva obtenemos +Vent/2 y en la negativa -Vent/2.
Como se ha indicado, su salida es Vent/2, esto hay que tenerlo en cuenta ya que si queremos alimentar un operacional con +-5V tendremos que tener una fuente a la entrada de 10V.
También hay que tener en cuenta que la intensidad que se proporciona a la carga proviene del operacional, con lo que si tenemos una carga que consume más intensidad de la que el operacional soporta, corremos el riesgo de quemar el operacional.
En el circuito se ha añadido dos condensadores (C1 y C2) que evitan en gran medida cualquier oscilación el la carga.
El circuito tiene la ventaja de que, si utilizamos un integrado que contenga más de un operacional, podemos usar uno de ellos para crear la fuente y el resto para el propio montaje, ahorrando de esta manera espacio y haciendo el montaje más completo.
En el esquema del circuito se ha usado el LM 358, pero ya que se pueden usar distintos integrados para el montaje, en la siguiente tabla se expone una relación de algunos de ellos:
|
Modelo
|
Nº
operacionales
|
Intensidad máxima
de salida
|
Tensión de
Alimentación
|
|
CA 3130
|
1
|
30 mA
|
Min 2V Max 16V
|
|
LM 358
|
2
|
40 mA
|
Min 1,5V Max
16V
|
|
LM 3900
|
4
|
40 mA
|
Min 2V Max 18V
|

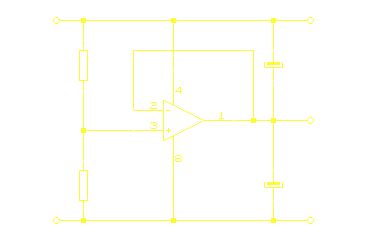

Esquema:
Componentes:
|
Referencia
|
Valor
|
Cantidad
|
|
R1, R2
|
22K
|
2
|
|
C1, C2
|
10µ F/40V
|
2
|
|
IC1
|
CA 3130 LM 358 LM 3900 |
1
|

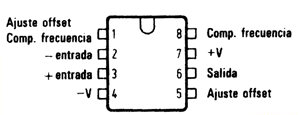

Patillaje de los C.I.:
|
CA 3130
|
|
|
LM 358
|
|
|
LM 3900
|
|
