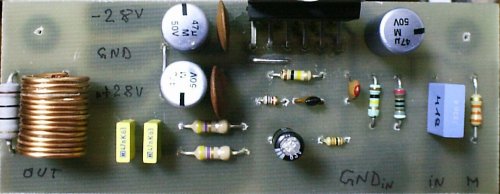

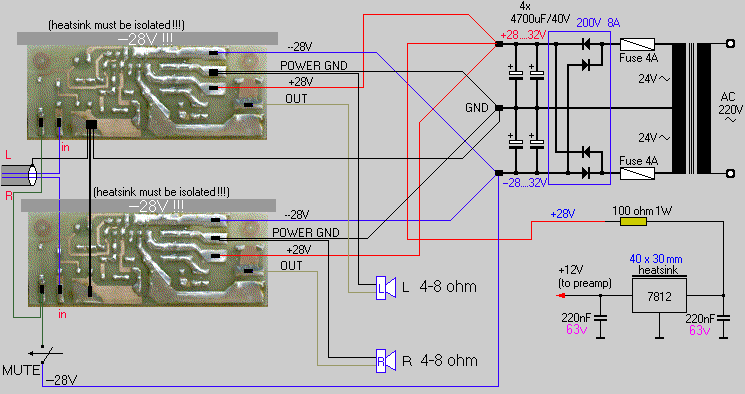

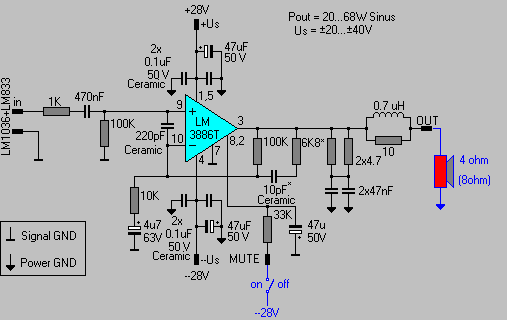

2 x 20....50 W AUDIO AMPLIFIER

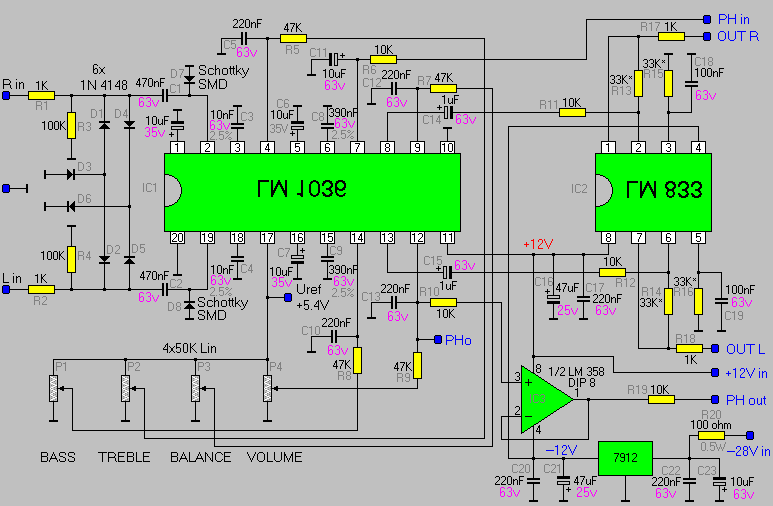

* LM 358 is optional (R10, IC3, R19)
* D1...D6 is optional
* D7, D8 is 300-800 mA SMD type
Loudness compensation switch :
* If LM358 is not used: PH SW
is connected to PHo instead of PH
out

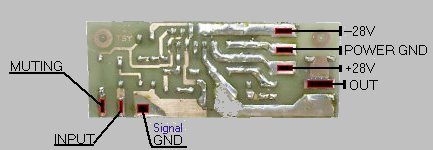

MUTE SW is optional

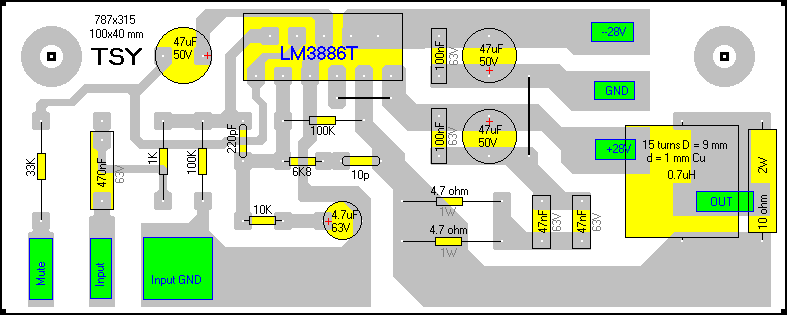

0.7uH = 15 turns D = 9..10 mm d = 1 mm Cu
