Reflexión de la luz

Se dice que un rayo luminoso experimenta una reflexión cuando cambia su dirección de propagación al incidir sobre una superficie que no puede atravesar, devolviéndose al medio del cual provenía.

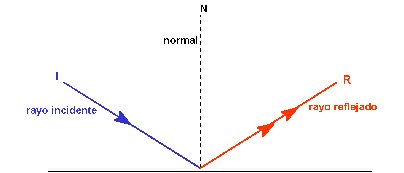

El rayo que llega a la superficie se denomina rayo incidente ( I ) y el que sale de ella se denomina rayo reflejado ( R ).

Se llama normal ( N ) a la perpendicular a la superficie de separación de dos medios, levantada en el punto de incidencia

La reflexión de la luz puede ser regular o difusa

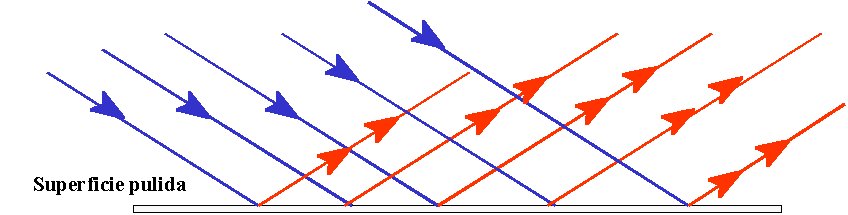

Reflexión Regular : Se produce cuando la luz incide sobre una superficie perfectamente pulida y se reconoce porque todos los rayos que inciden paralelos entre sí sobre la superficie, salen de ella igualmente paralelos

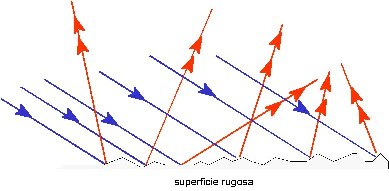

Reflexión Difusa : Se produce cuando la luz incide sobre una superficie rugosa, los rayos que inciden paralelos entre sí sobre la superficie, salen de ella en diferentes direcciones

La reflexión difusa tiene una gran importancia, ella es la razón de que podamos ver los objetos iluminados. ¿Por qué?

Leyes de la Reflexión

Experimentalmente se demuestra que la luz al reflejarse cumple con dos leyes

1.-  El rayo incidente, el rayo reflejado y la normal se encuentran en el mismo plano (son coplanares)

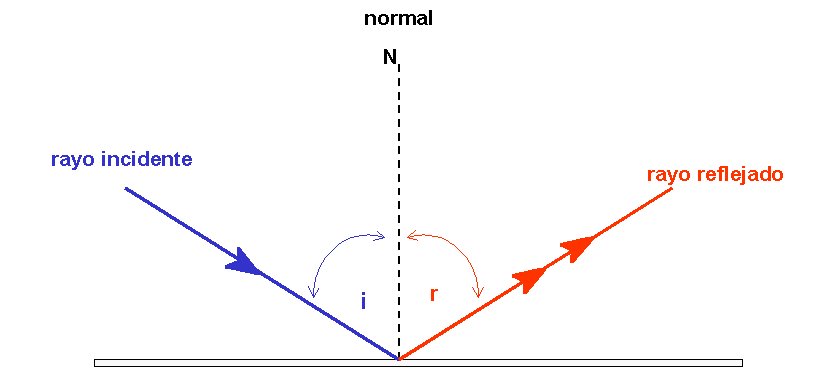

< i: ángulo de incidencia: es el ángulo que forma el rayo incidente con la normal

< r: ángulo de reflexión: es el ángulo que forma el rayo reflejado con la normal

2.- El ángulo de incidencia es igual al ángulo de reflexión

                                    < i = < r

Espejos

Se denomina espejo a toda superficie perfectamente pulida, opaca a la luz y que tiene un buen poder reflector.

Por poder reflector entenderemos como la razón entre la intensidad de la luz reflejada y la intensidad de la luz incidente. Se expresa en porcentaje

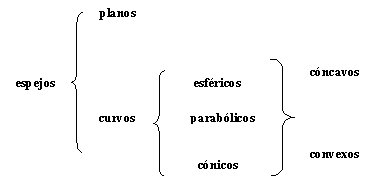

Según la forma de la superficie reflectora, los espejos se clasifican en :

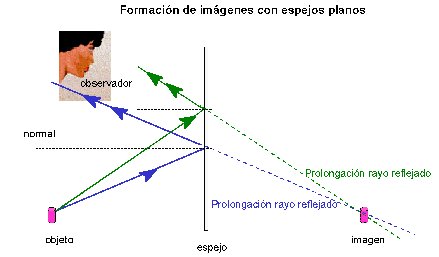

Para encontrar la imagen formada por un espejo plano se procede de la manera que se muestra en la figura siguiente:

Desde el objeto se dibuja un rayo luminoso  ( azúl ) hasta el espejo, en el punto de incidencia se traza la normal y luego se dibuja el rayo reflejado  ( verde ), teniendo presente la 2da ley de la reflexión; a continuación se traza, desde el objeto, un segundo rayo hacia el espejo, se  traza la normal y se dibuja el segundo rayo reflejado.

La imagen se dibuja en el lugar en que se intersecten los rayos reflejados, como en este caso los rayos reflejados se van abriendo y numca se intersectarán, se recurre a sus prolongaciones, las que si se cortan en un punto, detrás del espejo, en ese punto se dibuja la imagen

Se denomina imagen real a la que se forma por la interseción de los rayos reflejados, si la imagen se obtiene por la interseción de las prolongaciones de los rayos reflejados, como en dibujo anterior, la imagen se denomina virtual

Los espejos planos forman imágenes virtuales, derechas, de igual tamaño  y simétricas de los objetos ubicados delante de ellos

Las imágenes son derechas si se encuentran en la misma posición que el objeto e invertidas si aparecen al revés

Número de imágenes formadas por dos espejos planos en ángulo

El número ( n ) de imágenes de un objeto ubicado entre dos espejos planos que forman entre sí un ángulo , viene dado por la ecuación:

En nuestro caso, el ángulo entre los espejos es de 90º luego, el número de imágenes formadas es:

n = 4 - 1

de donde resulta que:

n = 3                        Se forman 3 imágenes
