Pessoal,
Tomei vergonha na cara e vou falar um pouco do Atari Estéreo que bolei (com meu pai) por esses cantos.
Recado importante: Você está sobre conta e risco. Assumimos como conhecedor básico de solda eletrônica. Se você queimar seu dedo no ferro de solta problema seu. Se derreter a carcaça do Atari com ele, problema seu. Se você torrar ele, também é problema seu. Não coloque seu gato no micro-ondas.
Bom, primeiro, você tem que fazer a conversão para video composto. Recomendo o esquema do Eduardo Luccas, que pode ser encontrado em:
http://sti.br.inter.net/elucas/artigos/Atari-AV/
Faça tudo o que tem lá referente ao video, mas esqueça a parte de audio, que está coberta por esse arquivo.
O audio pode ser feito sem a remoção do RF, mas, pelo metodo aqui exposto, será perdido um canal de audio, por isso a recomendação.
Vamos lá: Como pode ser percebido na página do Luccas, os pinos 12 e 13 são os referentes ao audio. Nosso objetivo é separar esses canais e usa-los de forma independente entre si.
Qual a vantagem: Nenhuma. Ainda não foram feitos jogos que se utilizem desse recurso, e no curto prazo não há nada previsto.
Mas tem alguns casos onde fica bem interessante:
- River Raid: A turbina do avião fica em um canal e a outra para os mísseis.
- Pitfall 2: A "bateria" fica num canal, e as "guitarras" em outro (forcei os instrumentos aqui, eu sei...)
- Megamania: Os tiros em um lado, o barulho dos alvos em outro.
Entre outros, que ficam bem legais. Particularmente, os jogos da Activision, ou qualquer outro que utilizem os dois canais.
As Compras
- 2 capacitores eletrolíticos de 1 uF x 25 (ou mais) volts
- 1 trimpot de 2k
- Plugs RCA Estereo (o estiloso é aquele com cores diferentes - Vermelho, Branco e Amarelo)
- ferramentas (chave de fenda, solda, fios, estilete, o ferro que voce vai se queimar)
A operação

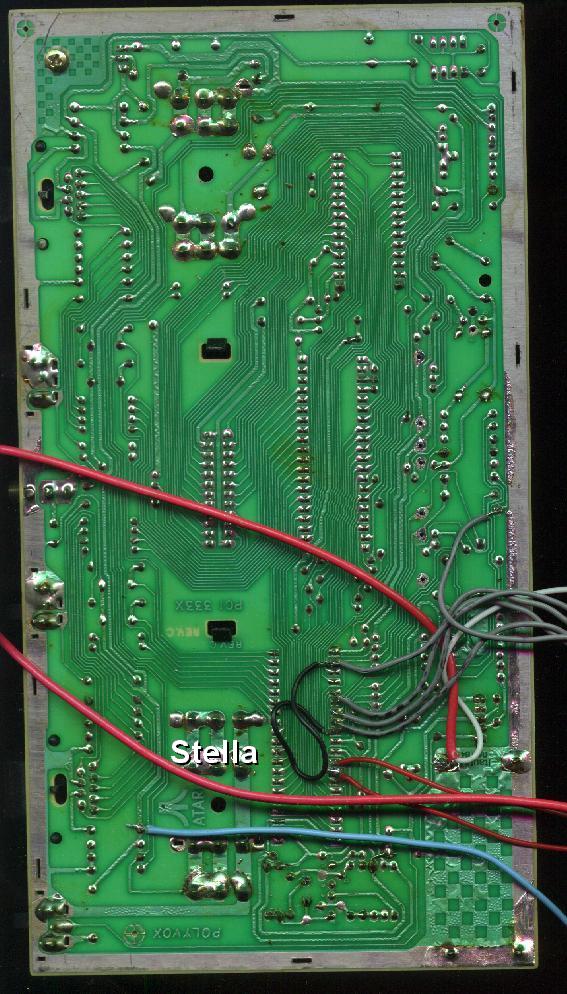

Vamos começar grande para depois entrar no detalhe: Este é o resultado final que ficou a minha placa do Atari.
Primeiro, vamos cometer um crime: Encontre as pernas 12 e 13 do Stella, e, na placa, separe as trilhas usando um estilete. Sei que dói alterar o hardware assim, portanto, caso você esteja animado a fazer de outra forma, pode ser feita usando um soquete de chip, colocado entre o chip e o conector da placa, da onde você poderá soldar os pinos individualmente.

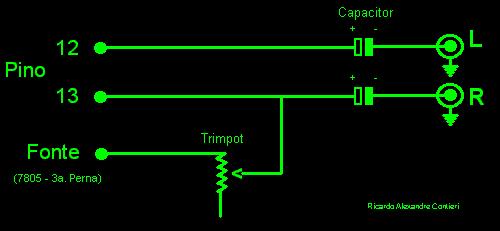

Este é o esquema do que vamos montar.
Apartir desses dois pontos, solde dois fios, um que será utilizado para o esquerdo e outro para o direito.
Quando separamos os canais, com o estilete, tiramos a resistência da saída do transistor de audio do Stella.

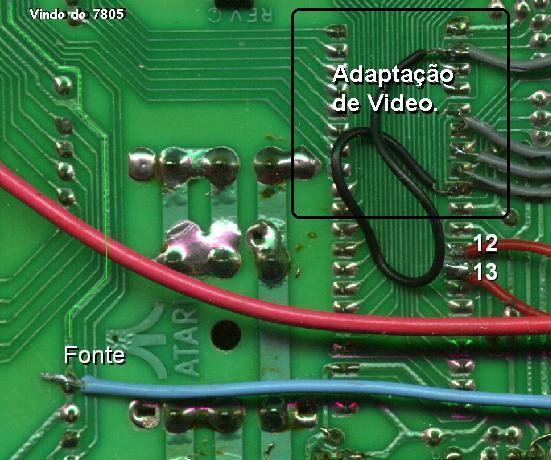

Abaixo, mostro o ponto da onde tirei o sinal:
Depois, basta ligar o terra e correr para o abraço. A essa altura, caso tenha feito a adaptação do Luccas, você já estará bem conhecido do terra no Atari.
Outras fotos:
Minha gambiarra ficou assim:

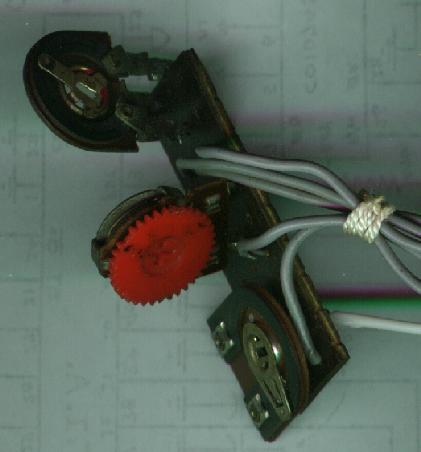

E o video, ficou assim (só com o objetivo ludico :-) ):
Espero que obtenha sorte na conversão, e qualquer coisa, me procure.
Solde, então, um capacitor em cada um deles, atentando para a polaridade, dos mesmos.
Solde a ponta do capacitor no polo positivo de cada um dos canais.
Para isso, vamos usar um trimpot ligado e +5V na fonte do Atari.
Trata-se da 3a perna do 7805, mas, por logística, acabei acompanhando a trilha dele e fui utilizar um ponto mais próximo dos outros fios. Escolhi fazer isto por causa da blindagem. Caso o fio ficassem mais longe, maior teria sido o estrago na blindagem, pois teria que arrumar passagem para mais um fio.
Na foto, o que está alimentando é o fio azul, que é ligado ao tripot, que por sua vez vai ligado na junção entre o capacitor e a perna 13 do Stella.
Mas para que o trimpot?
O trimpot vai servir para regular o volume desse novo canal. Serve para equilibrar o balanço. Em alguns aparelhos que testei, mais ou menos 1K é o suficiente para que fique igual ao canal esquerdo, mas pode variar.
