1.- Descripción de la modulación La tecnología ADSL emplea una técnica de modulación que permite la transmisión de datos a gran velocidad sobre el par de cobre (línea telefónica convencional). La primera diferencia entre esta técnica de modulación y las usadas por los módems en banda vocal (V.32 a V.90) es que éstos últimos sólo transmiten en la banda de frecuencias usada en telefonía (300 Hz a 3.400 Hz), mientras que los módems ADSL operan en un margen de frecuencias mucho más amplio que va desde los 24 KHz hasta los 1.104 KHz, aproximadamente. Otra diferencia entre el ADSL y otros módems es que el ADSL puede coexistir en un mismo bucle de abonado con el servicio telefónico (véase en el párrafo anterior el intervalo de frecuencias en el que trabaja el ADSL), cosa que no es posible con un módem convencional pues opera en banda vocal, la misma que la telefonía. Al tratarse de una modulación en la que se transmiten diferentes caudales en los sentidos Usuario -> Red y Red -> Usuario, el módem ADSL situado en el extremo del usuario es distinto del ubicado al otro lado del bucle, en la central local. En la Figura 1: Enlace ADSL se muestra un enlace ADSL entre un usuario y la central local de la que depende. En dicha figura se observa que además de los módems situados en casa del usuario (ATU-R o "ADSL Terminal Unit-Remote) y en la central (ATU-C o "ADSL Terminal Unit-Central"), delante de cada uno de ellos se ha de colocar un dispositivo denominado "splitter". Este dispositivo no es más que un conjunto de dos filtros: uno paso alto y otro paso bajo. La finalidad de estos filtros es la de separar las señales transmitidas por el bucle de modo que las señales de baja frecuencia (telefonía) vayan separadas de las de alta frecuencia (datos).

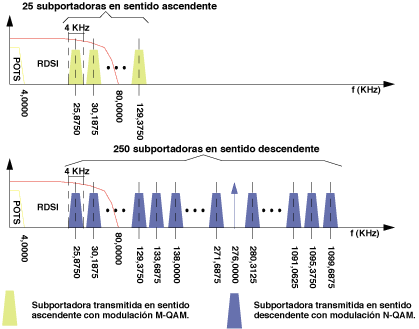

En una primera etapa coexistieron dos técnicas de modulación para el ADSL: CAP ("Carrierless Amplitude/Phase") y DMT ("Discrete MultiTone"). Finalmente los organismos de estandarización (ANSI, ETSI e ITU) se han decantado por la solución DMT. Básicamente consiste en el empleo de múltiples portadoras y no sólo una, que es lo que se hace en los módems de banda vocal. Cada una de estas portadoras (denominadas subportadoras) es modulada en cuadratura (modulación QAM) por una parte del flujo total de datos que se van a transmitir. Estas subportadoras están separadas entre sí 4,3125 KHz, y el ancho de banda que ocupa cada subportadora modulada es de 4 KHz. El reparto del flujo de datos entre subportadoras se hace en función de la estimación de la relación Señal/Ruido en la banda asignada a cada una de ellas. Cuanto mayor es esta relación, tanto mayor es el caudal que puede transmitir por una subportadora. Esta estimación de la relación Señal/Ruido se hace al comienzo, cuando se establece el enlace entre el ATU-R y el ATU-C, por medio de una secuencia de entrenamiento predefinida. La técnica de modulación usada es la misma tanto en el ATU-R como en el ATU-C. La única diferencia estriba en que el ATU-C dispone de hasta 256 subportadoras, mientras que el ATU-R sólo puede disponer como máximo de 32.
El algoritmo de modulación se traduce en una IFFT (transformada rápida de Fourier inversa) en el modulador, y en una FFT (transformada rápida de Fourier) en el demodulador situado al otro lado del bucle. Estas operaciones se pueden efectuar fácilmente si el núcleo del módem se implementa sobre un DSP. El modulador del ATU-C hace una IFFT de 512 muestras sobre el flujo de datos que se ha de enviar en sentido "downstream". El modulador del ATU-R hace una IFFT de 64 muestras sobre el flujo de datos que se ha de enviar en sentido "upstream". El demodulador del ATU-C hace una FFT de 64 muestras tomadas de la señal "upstream" que recibe. El demodulador del ATU-R hace una FFT, sobre 512 muestras de la señal "downstream" recibida. En las dos figuras anteriores se han presentado las dos modalidades existentes dentro del ADSL con modulación DMT: FDM y cancelación de ecos. En la primera, los espectros de las señales ascendente y descendente no se solapan, lo que simplifica el diseño de los módems, aunque reduce la capacidad de transmisión en sentido descendente, no tanto por el menor número de subportadoras disponibles como por el hecho de que las de menor frecuencia, aquéllas para las que la atenuación del par de cobre es menor, no están disponibles. La segunda modalidad, basada en un cancelador de ecos para la separación de las señales correspondientes a los dos sentidos de transmisión, permite mayores caudales a costa de una mayor complejidad en el diseño. En la Figura 3: Modulación ADSL DMT con FDM y en la Figura 4: Modulación ADSL DMT con cancelación de ecos se muestran los espectros de las señales transmitidas por los módems ADSL tanto en sentido ascendente como descendente. Como se puede ver, los espectros nunca se solapan con la banda reservada para el servicio telefónico básico (POTS o "Plain Old Telephone Service"), y en cambio sí que se solapan con los correspondientes al acceso básico RDSI. Por ello el ADSL y el acceso básico RDSI son incompatibles. En un par de cobre la atenuación por unidad de longitud aumenta a medida que se incrementa la frecuencia de las señales transmitidas. Y cuanto mayor es la longitud del bucle, tanto mayor es la atenuación total que sufren las señales transmitidas. Ambas cosas explican que el caudal máximo que se puede conseguir mediante los módems ADSL varíe en función de la longitud del bucle de abonado. En la Figura 5: Caudal máximo (Kbps) de los módems ADSL en función de la longituddel bucle de abonado se representa la curva del caudal máximo en Kbps, tanto en sentido ascendente como descendente, que se puede conseguir sobre un bucle de abonado con un calibre de 0,405 mm., sin ramas multiplexadas. En la figura se representan las curvas con y sin ruido. La presencia de ruido externo provoca la reducción de la relacion Señal/Ruido con la que trabaja cada una de las subportadoras, y esa disminución se traduce en una reducción del caudal de datos que modula a cada subportadora, lo que a su vez implica una reducción del caudal total que se puede transmitir a través del enlace entre el ATU-R y el ATU-C. Hasta una distancia de 2,6 Km de la central, en presencia de ruido (caso peor), se obtiene un caudal de 2 Mbps en sentido descendente y 0,9 Mbps en sentido ascendente. Esto supone que en la práctica, teniendo en cuenta la longitud media del bucle de abonado en las zonas urbanas, la mayor parte de los usuarios están en condiciones de recibir por medio del ADSL un caudal superior a los 2 Mbps. Este caudal es suficiente para muchos servicios de banda ancha, y desde luego puede satisfacer las necesidades de cualquier internauta, teletrabajador, así como de muchas empresas pequeñas y medianas.
2.- DSLAM
Como antes se ha explicado, el ADSL necesita una pareja de módemes por cada usuario: uno en el domicilio del usuario (ATU-R) y otro (ATU-C) en la central local a la que llega el bucle deese usuario. Esto complica el despliegue de esta tecnología de acceso en las centrales. Para solucionar esto surgió el DSLAM ("Digital Subscriber Line Access Multiplexer"): un chasis que agrupa gran número de tarjetas, cada una de las cuales consta de varios módemes ATU-C, y que además concentra el tráfico de todos los enlaces ADSL hacia una red WAN (Figura 6: DSLAM).
La integración de varios ATU-Cs en un equipo, el DSLAM, es un factor fundamental que ha hecho posible el despliegue masivo del ADSL. De no ser así, esta tecnología de acceso no hubiese pasado nunca del estado de prototipo dada la dificultad de su despliegue, tal y como se constató con la primera generación de módemes ADSL. 3.- ATM sobre ADSL Estas son las ventajas del acceso ADSL:

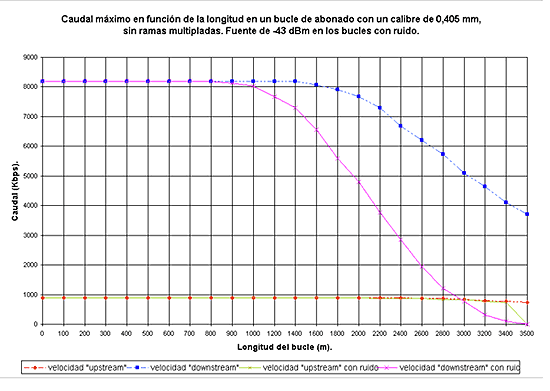

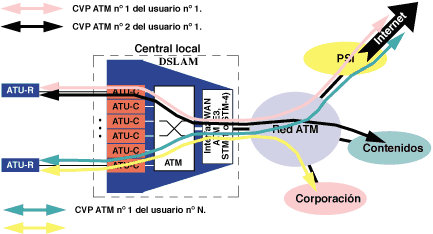

Ahora bien, ¿cómo se puede sacar provecho de esta gran velocidad de acceso? Las redes de comunicaciones de banda ancha emplean el ATM ("Asynchronous Transfer Mode") para la conmutación en banda ancha. Desde un primer momento, dado que el ADSL se concibió como una solución de acceso de banda ancha, se pensó en el envío de la información en forma de células ATM sobre los enlaces ADSL. En los estándares sobre el ADSL, desde el primer momento se ha contemplado la posibilidad de transmitir la información sobre el enlace ADSL mediante células ATM. La información, ya sean tramas de vídeo MPEG2 o paquetes IP, se distribuye en células ATM, y el conjunto de células ATM así obtenido constituye el flujo de datos que modulan las subportadoras del ADSL DMT. Si en un enlace ADSL se usa ATM como protocolo de enlace, se pueden definir varios circuitos virtuales permanentes (CVPs) ATM sobre el enlace ADSL entre el ATU-R y el ATU-C. De este modo, sobre un enlace físico se pueden definir multiples conexiones lógicas, cada una de ellas dedicadas a un servicio diferente. Por ello, ATM sobre un enlace ADSL aumenta la potencialidad de este tipo de acceso al añadir flexibilidad para múltiples servicios a un gran ancho de banda. Otra ventaja añadida al uso de ATM sobre ADSL es el hecho de que en el ATM se contemplan diferentes capacidades de transferencia (CBR, VBR-rt, VBR-nrt, UBR y ABR), con distintos parámetros de calidad de servicio (caudal de pico, caudal medio, tamaño de ráfagas de células a velocidad de pico y retardo entre células consecutivas) para cada circuito. De este modo, además de definir múltiples circuitos sobre un enlace ADSL, se puede dar un tratamiento diferenciado a cada una de estas conexiones, lo que a su vez permite dedicar el circuito con los parámetros de calidad más adecuados a un determinado servicio (voz, vídeo o datos).
En los módems ADSL se pueden definir dos canales, uno el canal "fast" y otro el "interleaved". El primero agrupa los CVPs ATM dedicados a aplicaciones que pueden ser sensibles al retardo, como puede ser la transmisión de voz. El canal "interleaved", llamado así porque en el se aplican técnicas de entrelazado para evitar pérdidas de información por interferencias, agrupa los CVPs ATM asignados a aplicaciones que no son sensibles a retardos, como puede ser la transmisión de datos. A nivel de enlace, algunos suministradores de equipos de central para ADSL han planteado otras alternativas al ATM, como PPP sobre ADSL y frame-relay sobre ADSL, pero finalmente no han tenido mucha aceptación. Los estándares y la industria han impuesto el modelo de ATM sobre ADSL. En ese contexto, el DSLAM pasa a ser un conmutador ATM con múltiples interfaces, una de ellas sobre STM-1, STM-4 ó E3, y el resto ADSL-DMT, y el núcleo del DSLAM es una matriz de conmutación ATM sin bloqueo. De este modo, el DSLAM puede ejercer funciones de policía y conformado sobre el tráfico de los usuarios con acceso ADSL. En la Figura 8: Torre de protocolos con ATM sobre ADSL se muestra la torre de protocolos con ATM sobre ADSL.
4.- Modelos para ofrecer servicios
Los modelos para ofrecer servicios propuestos por el ADSL Fórum son los que se muestran en la siguiente figura:
De acuerdo con lo que ya explicamos en el apartado anterior, la solución que se ha impuesto pasa por el envío de células ATM sobre el enlace ADSL (entre el ATU-R y el ATU-C situado en el DSLAM). Por lo tanto, de los seis modelos que propone el ADSL Fórum sólo son válidos los dos últimos. Y la regulación del servicio de acceso indirecto al bucle de abonado hecha desde el Minsiterio de Fomento va en la misma dirección. (Información obtenida y modificada de http://www.telefonica-data.com/) |
|
|
|
|
|
