Como se podrán dar cuenta, la lista de componentes de más arriba no incluye todos los que salen en la placa, esto es debido al hecho que mis stepper tienen un consumo mucho mayor del que puede soportar el ULN2803 por lo que tuve que realizar la placa L298, y por otro lado el SAA1042 al estar descontinuado me fue imposible encontrarlo, por lo que tuve que adaptar otro driver, el UCN5804B, el cual lo detallo en otro apartado.
Listado de componentes
En el diagrama de más arriba se puede ver lo que utilicé de la placa original. En el control del enfocador coloqué dos pines en los pads del SAA1042 que corresponden al Pulso de Reloj y al de Dirección de Giro en los que se enchufa un conector hembra que viene de la placa adaptada del enfocador. En el caso del ULN2803 utilicé los pads de entrada que vienen del micro en los que también inserté unos pines en los que se enchufa otro conector hembra que viene de la placa L298.

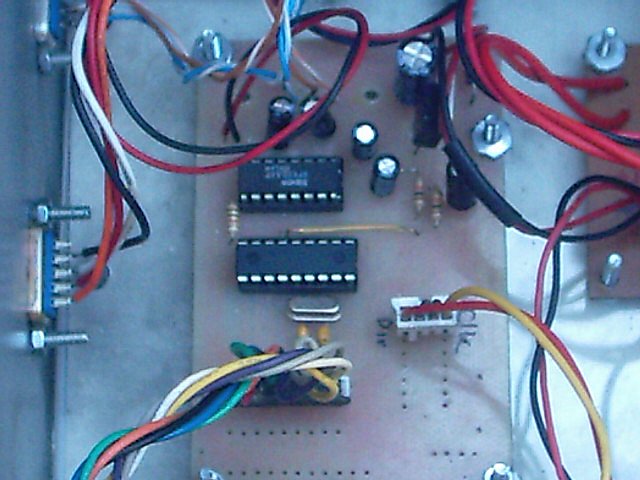

En la foto se puede apreciar cómo quedó finalmente la placa del PicGoto. Se puede ver a su vez los conectores, el más pequeño para el control de la motorización del enfocador y el grande, abajo a la derecha, el conector que viene de la placa L298.

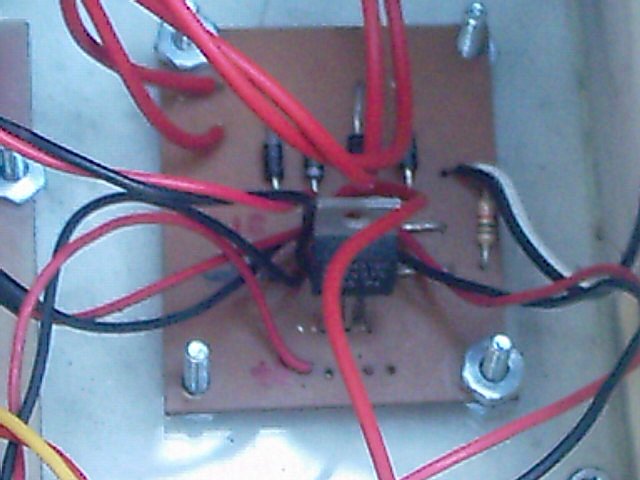

La fuente de alimentación que uso es una pequeña batería de 12V y 17Ah, por lo que uno de los detalles que me preocupaba era el hecho de alimentar con la apropiada polarización todo el sistema.Para solucionar ese detalle hice una pequeña placa rectificadora a la que le llega la alimentación desde la batería y de ella se distribulle la alimentación para cada una de las placas, de esta forma no importa cómo conecto el cable de alimentación a la batería, siempre estará correctamente alimentadas las placas.
