A continuación iré mostrando una serie de fotos que resumen el proceso de fabricación de la montura

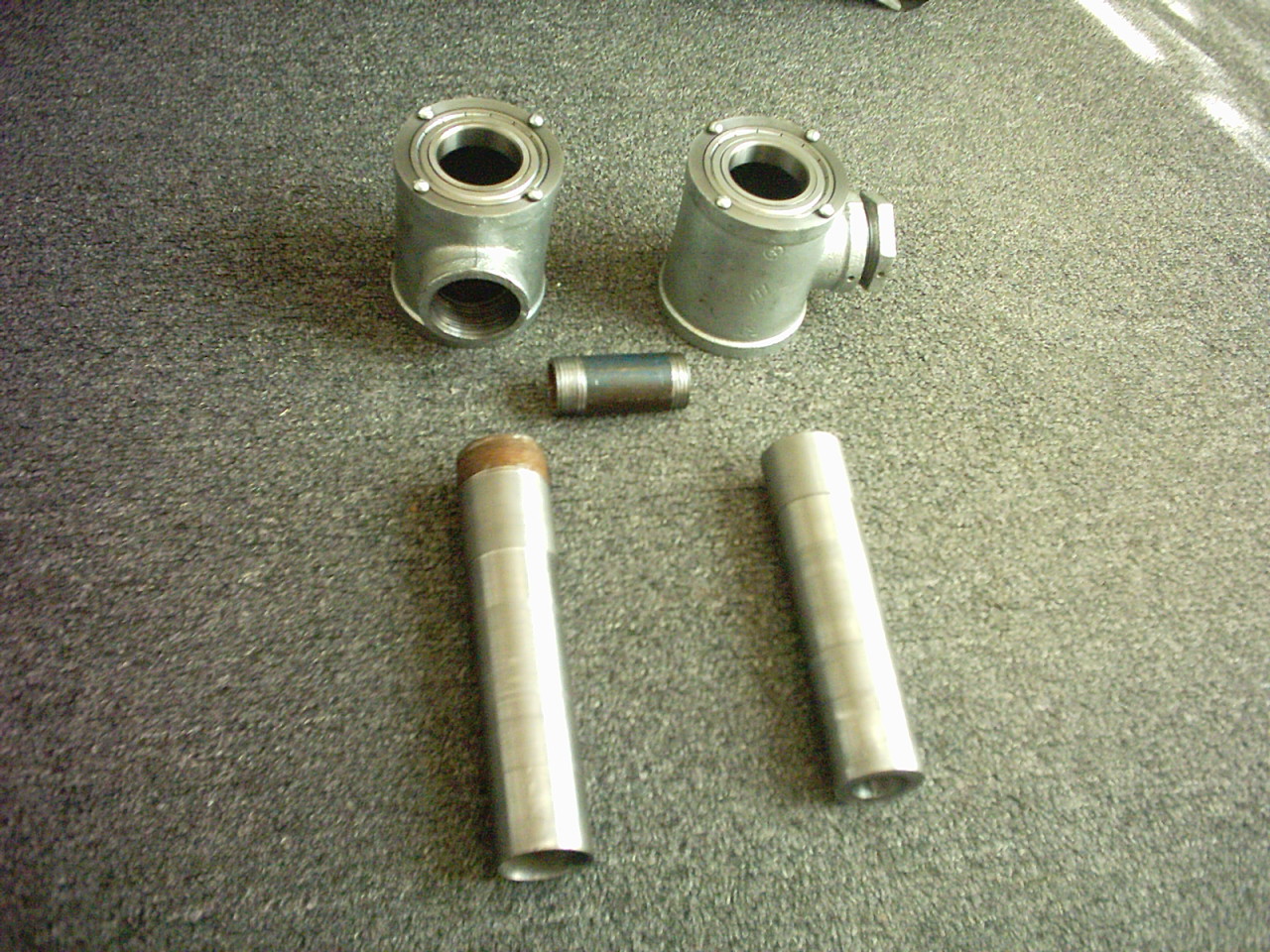

Estos fueron los materiales que utilicé para la fabricación de la montura, aquí su puede ver las Tees, unos ductos de 48mm de diámetro con los que se fabricaron los ejes y los rodamientos.

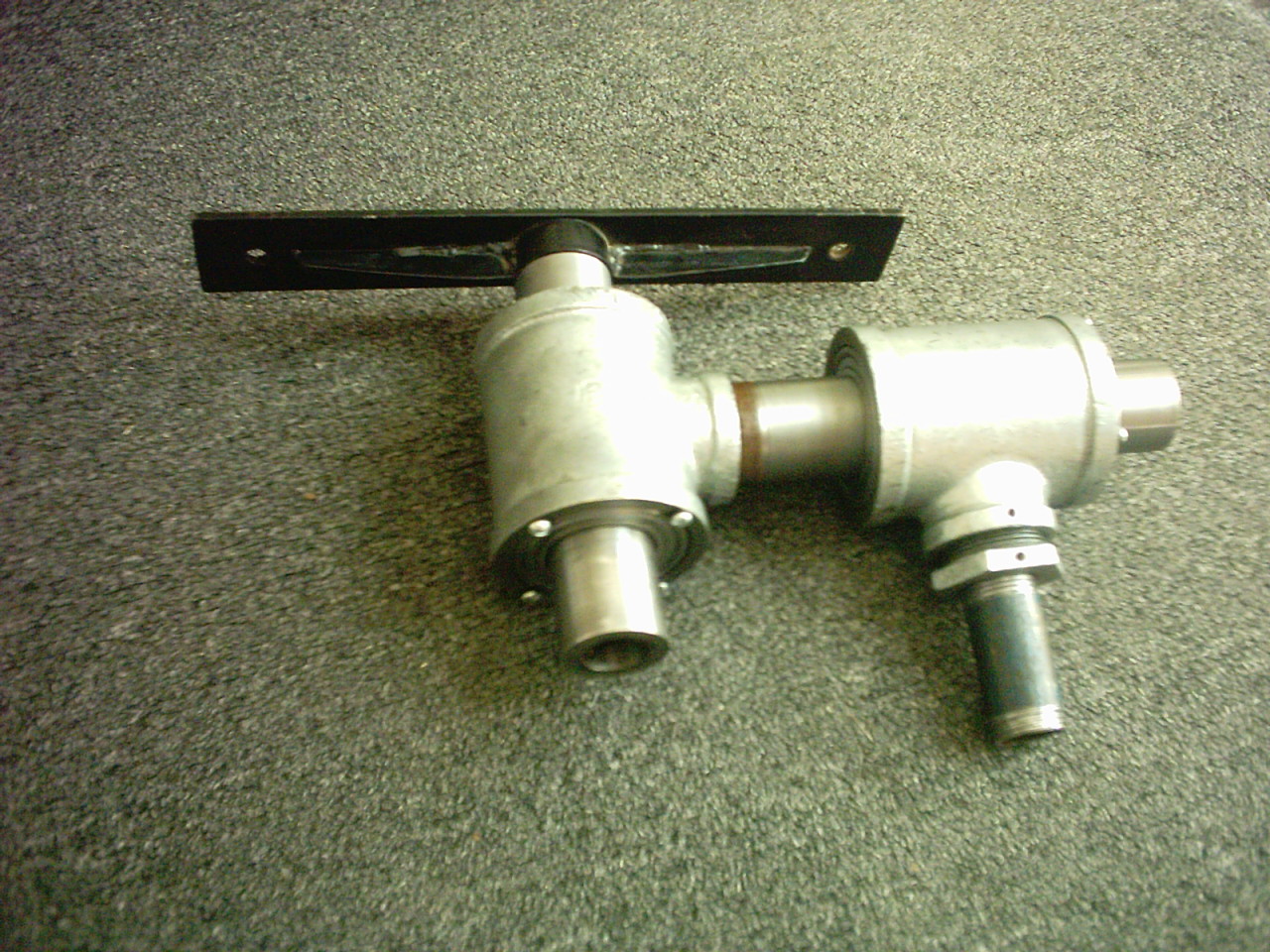

Después del mecanizado así quedaron las piezas, los rodamientos se ven montados en las tees y se puede apreciar los pernos en el borde que servirán para el montaje de la motorización
Parcialmente armado el conjunto se ve de la siguiente forma

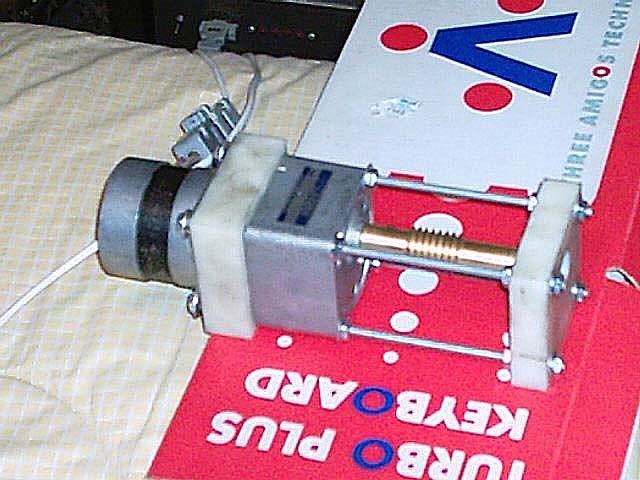

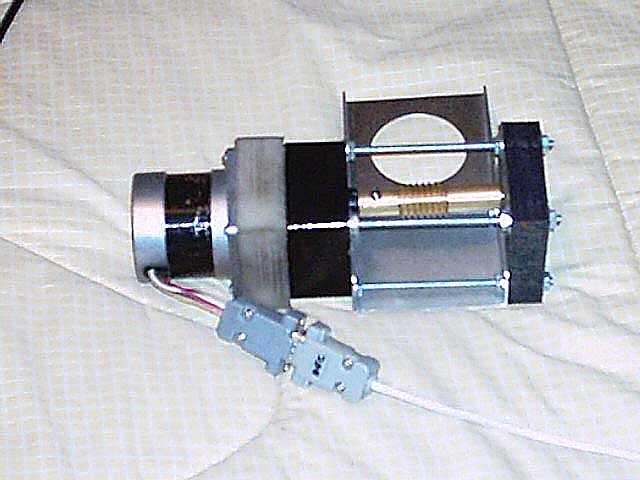

Los stepper que utilicé para la motorización son unos de 9V y de 1.8° por paso, las reductoras que se pueden ver en las fotos son una de 1:25 para A.R. y la otra de 1:12.5 para DEC. y se acoplan a los ejes por un sistema corona sinfin, la corona para ambos ejes es de 120 dientes.

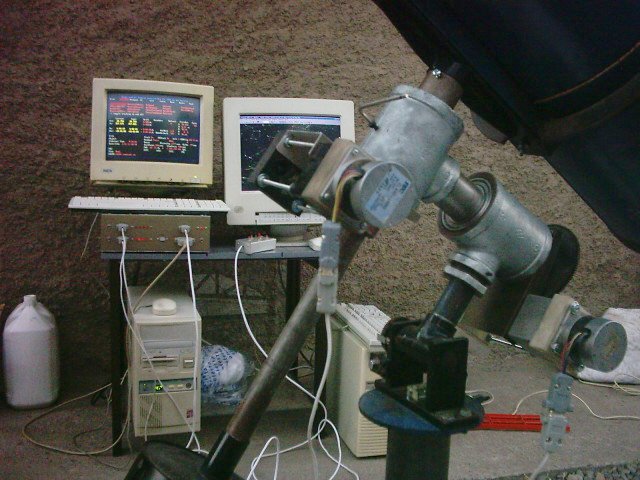

En un principio la utilicé con el Scope de Mel Bartels, pero debido al inconveniente, y pereza en cierto modo, de tener que montar toda una parafernalia con el computador, opté por fabricar el PicGoto de Ángel Caparrós, el cual es mucho más fácil de montar y para salidas al campo no requiere el tener que andar a la rastra con un PC, sólo la caja del sistema más una pequeña batería de 12V. En la foto siguiente se puede ver una de las primeras pruebas que hice con toda la montura armada, es controlada en esa ocasión por el Scope de Bartels.

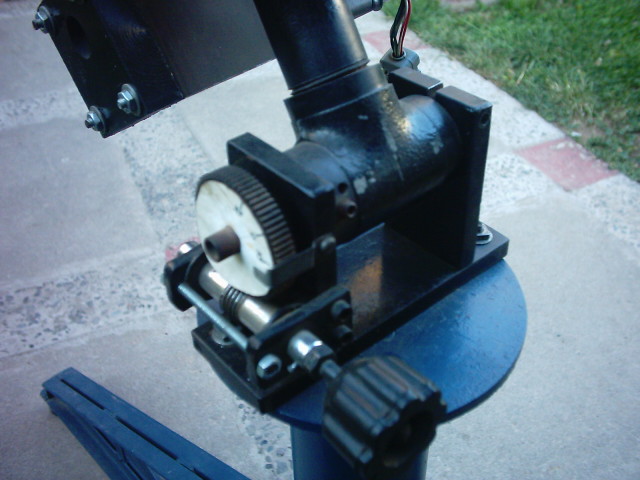

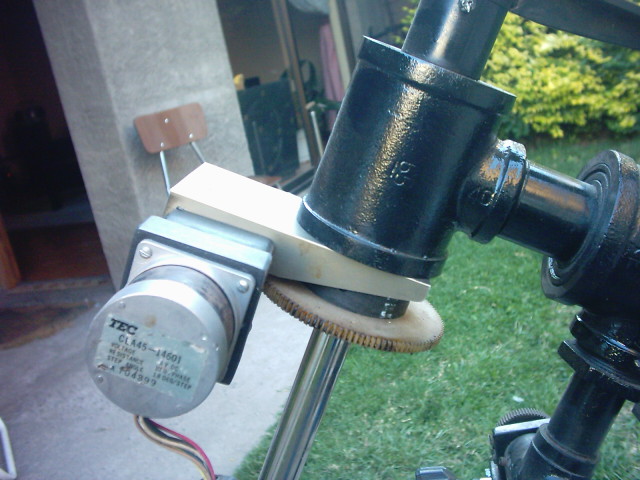

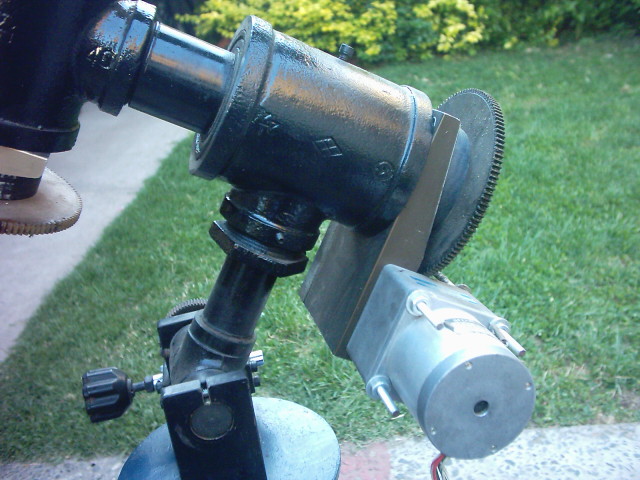

Finalmente, aquí hay unas fotos en donde se aprecia las motorizaciones de ambos ejes más el control de Altura de la montura, y por cierto con un acabado de pintura, para mejorar la presentación.
