Modificación de Webcam Creative NX Ultra para Larga Exposición

Sitio personal de Aldo Moraga







La cámara en la que he realizado la modificación es la Creative NX Ultra, la que posee un censor CCD y el driver D1267AN. El problema principal que me topé en un principio fue que en todas las documentaciones que pude encontrar en Internet figura el chip SAA8116HL con el driver NEC PD16510 que viene en las webcam Phillips Toucam Pro. Al hacerle un comentario a Marco, un telescopero amigo que estaba realizando justamente una modificación, me hizo el alcance que las cámaras QC Pro 3000 de la Logitech vienen con el mismo driver que la Creative y de ahí se me iluminó el camino, la única diferencia es que la cámara Creative viene con el chip SPCA505B en lugar del SAA8116, pero en el fondo no constituyó mayor problema salvo el trabajo extra de identificar los pines que se conectaban con el driver del CCD. Parte del trabajo para la modificación de mi cámara la saqué del sitio de Martin Burri el cual me fue de gran ayuda.

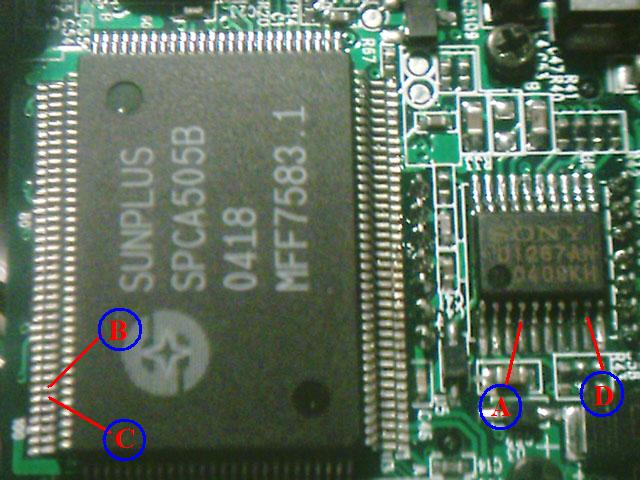

Para comenzar, al destapar la cámara encontraran en la parte posterior de la placa los chips que se ven en la foto inferior

Haga Click sobre la imagen para agrandar


Las patas marcadas con las letras A, B y C se tienen que levantar para luego soldar en ellas unos cables, en mi caso usé unos conductores con esmalte aislante del tipo que se usan en los transformadores y de 0,2mm de diámetro, son mucho más flexibles que los típicos forrados con plástico, básicamente para evitar, con la constante manipulación, cortar las patas de los chip que podría resultar fatal para la realización de la modificación. En la pata marcada con la letra D se tiene que soldar otro conductor pero sin tener que levantarla.
La pata A corresponde a la 4 del D1267, la B y C a la 96 y 97 respectivamente del SPCA505 y la D a la 9 del D1267.

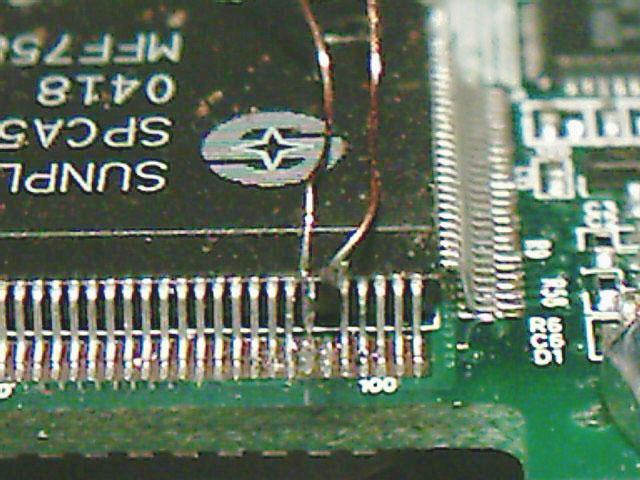

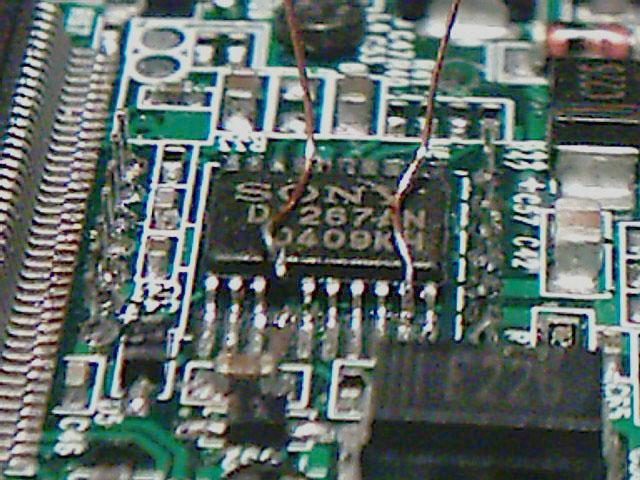

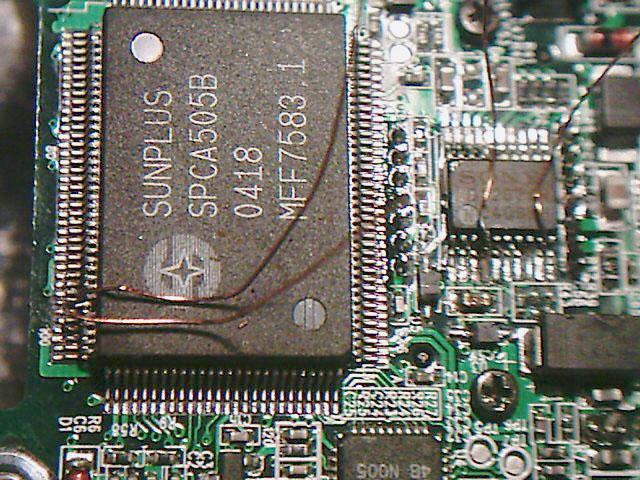

En las fotos siguientes se muestra el cableado que se realizan en los chips de la cámara.



Y aquí una vista general del cableado

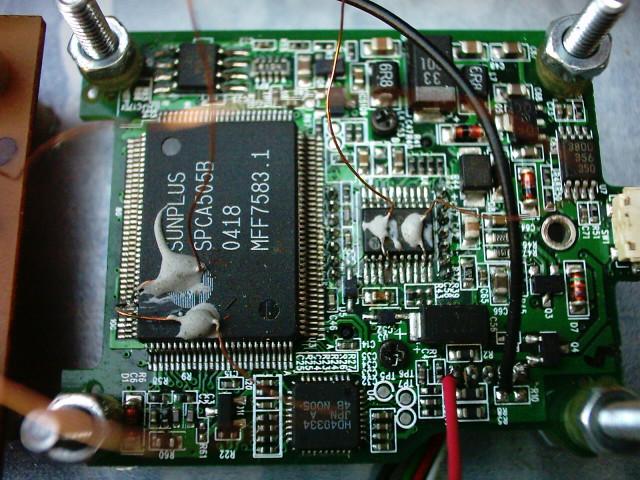

Para evitar el cortar una de las patas por un tirón accidental, y lo que se recomienda, es pegar los conductores a la placa, para tal efecto usé un pegamento de dos componentes para fijar los conductores, quedando como se ve en la foto siguiente.



Hasta aquí es la primera parte del trabajo, ahora comienza la segunda parte y consiste en fabricar una segunda placa que es la que controla el tiempo de exposición de las tomas y es la que se conecta con el puerto paralelo, los materiales son los siguientes:

1 Base de 14 pines
1 integrado 4016 ó 4066
4 Resistencias de 15K
1 DB25 macho
3 metros de cable de 2 pares, idealmente apantallado

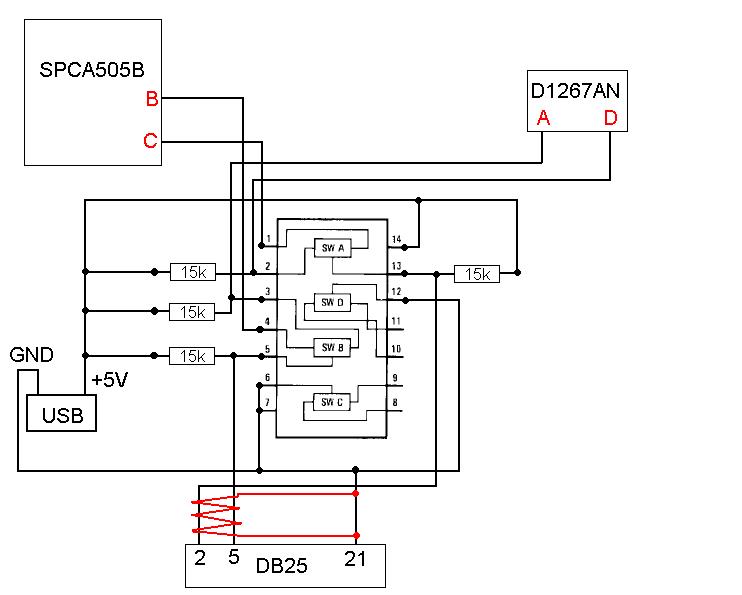

A continuación se muestra el esquema a realizar



Haga Click sobre la imagen para agrandar

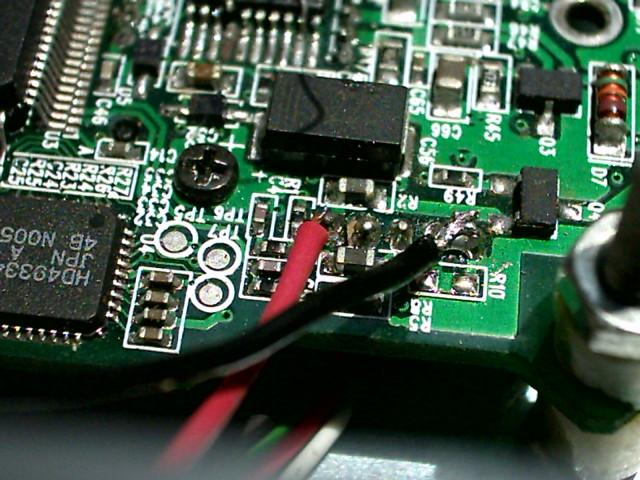

Como mencioné en el detalle de los materiales, se puede usar un cable normal o uno apantallado, que sería el ideal, para conectar el puerto paralelo del PC con la placa del 4066, la línea roja corresponde a esta última opción por lo que la línea negra que sale del pin 21 no iría, la malla exterior es la que se conecta a este pin del DB25 que corresponde a GND del puerto paralelo y se conecta a GND de la alimentación del cable USB. Las letras que aparecen en el esquema corresponden a las indicadas en la foto de más arriba en donde se muestra los chips de la cámara en la parte posterior de la placa. La alimentación eléctrica del integrado Switching se saca del puerto USB que se muestra en la foto de abajo en donde el cable rojo corresponde a +5V y el negro a GND .

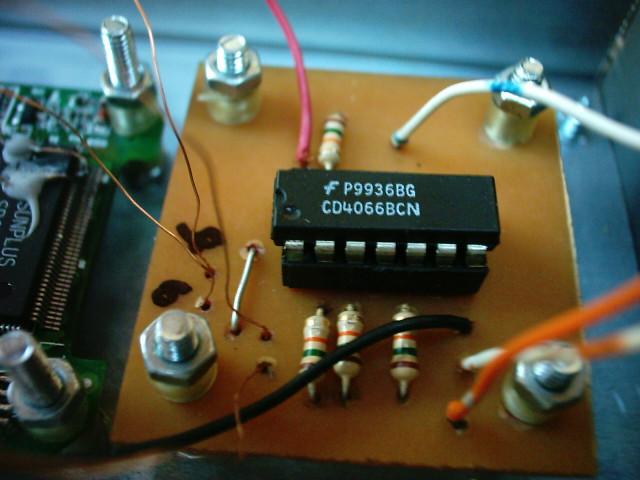

La fabricación del PCB queda a discreción de cada cual , se puede usar una placa preperforada o fabricar una a partir de una placa virgen, yo opté por la segunda opción y quedó como se muestra a continuación:

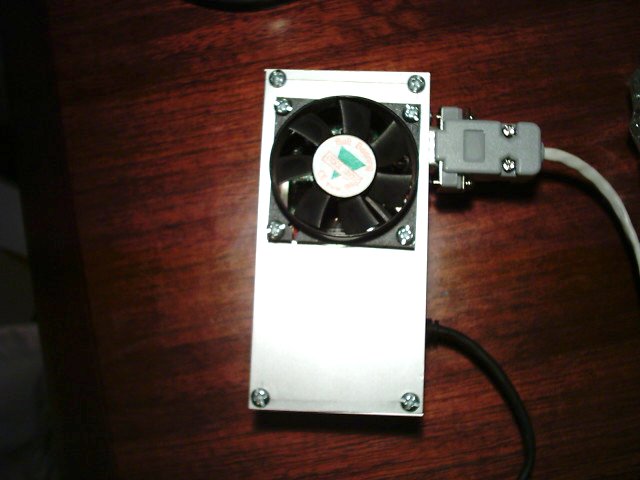

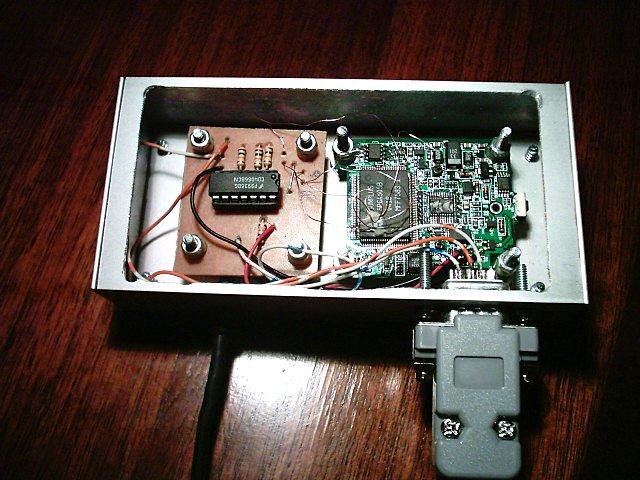

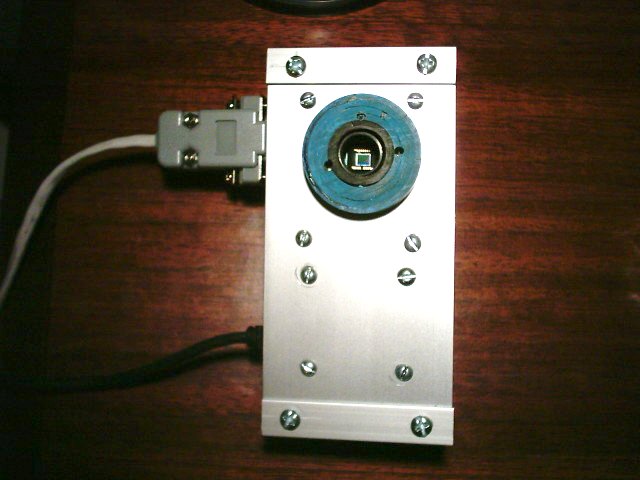

Como paso final y una vez que se tiene todo armado y conectado se fabrica una carcaza para contener los PCB's, en mi caso la hice de aluminio. Además le adosé en la parte posterior de un pequeño ventilador de un procesador 486 que tenía guardado, esto es con el fin de mantener ventilada la placa de la cámara para atenuar el ruido térmico que se produce en las tomas de larga exposición.






La primera toma que realicé para verificar el buen funcionamiento de la cámara resultó perfecto, lo malo fue que la contaminación de los cielos de Santiago de Chile no permiten tomas de larga exposición, la foto de más abajo tiene 2 segundos de exposición y esta en dirección de la Cruz del Sur pero apenas se nota a causa de lo brillante que resulta ser el cielo causado por la alta polución lumínica.
