Webcam Toucam PRO II SC
J'ai
pris la modification indiquée sur le site web suivant :
http://astro47.free.fr/Modification%20ToUcam%20Pro%204.htm
puis
je l'ai adaptée à mes besoins. C'est à dire, j'ai
rajouté un interrupteur pour pouvoir basculer entre le mode normal
et le mode pose longue.
Ce qui
nécessite une petite correction de rien du tout du schéma
d'origine. On remplace l'emplacement des extrémités des deux
fils :
D16510-pin_8
<---> CD4011-pin_4
D16510-pin10
<---> CD4011-pin11
|
au lieu d'aller sur le (4011) on les place sur l'interrupteur
selon ma correction de la figure ci-après;
L'interrupteur est un deux
positions deux circuits.
|
|
|
Euh!! Avant les bons résultats, voici ce qui peut
arriver si on se gourre sur les positions des fils (D16510)pin8_pin10;
Don't panic !!!
Permuter les fils 8-10 et
ça doit aller.
|
|
|
Enfin, les bons tests : (images
brutes)

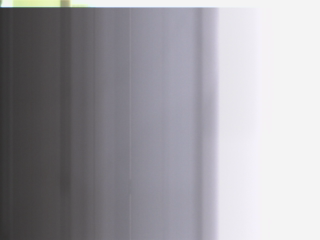

Mode normal
|

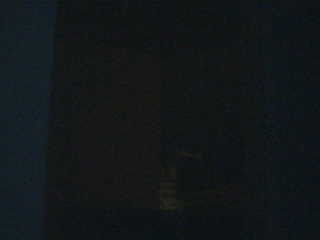

Mode longue pose 1s
|
|

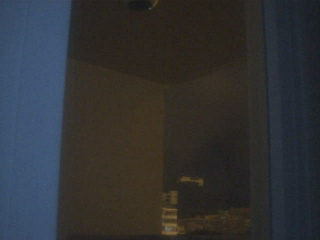

Mode longue pose 2s
|
Mode longue pose 5s
|
|

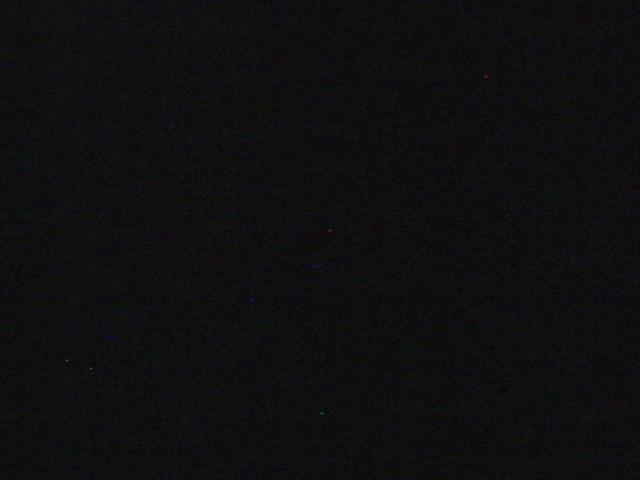

Dark d'une pose de 2s
Aïe! Aïe! Aïe!
|

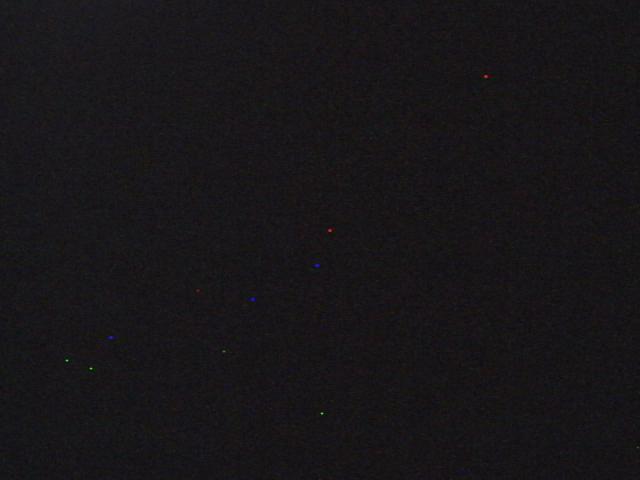

Dark d'une pose de 10s
J'ai beaucoup de pixels chauds
|
Et les
câbles ? Oui, les longs câbles depuis le PC vers le webcam
(télescope).
Ce qu'il
faut :
15m
de câble réseau blindé ;
2m câble
audio blindé ;
1,5m
de prolongateur d'USB ;
1 fiche
DB9 mâle ;
1 fiche
DB9 femelle ;
En théorie,
il ne faut pas dépasser les 15m en usb, mais la longueur total de
mes liaisons est de 17m, à priori tout marche nickel.
Puisqu'on
a besoin de 4 conducteurs pour l'usb et de 2 conducteurs pour le port parallèle,
j'ai opté la solution d'un câble réseau 4 paires torsadées.
L'idéale et la condition sine qua none c'est qu'il faut que ce soit
blindé ou écranté. Et ce même et unique câble
suffira mais en préparant les connexions des extrémités.
|

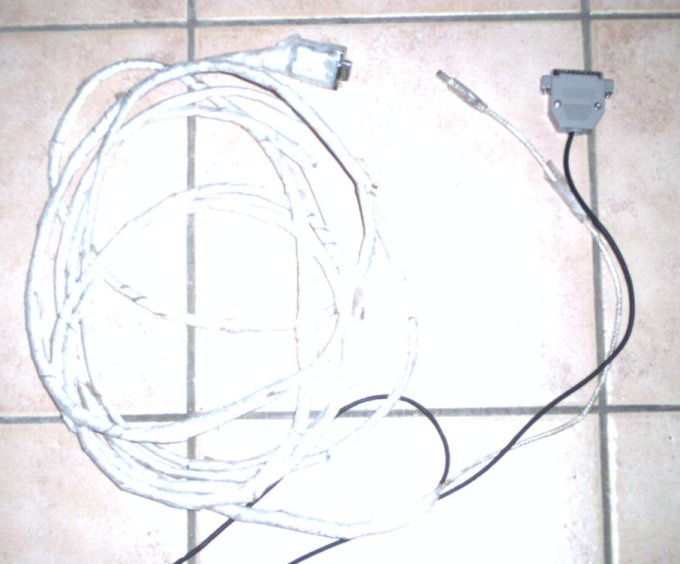

Voici ma première version
de câble qui n'a pas été blindé d'origine.
C'est un simple câble réseau 4 paires torsadées.
Pour le blindage, j'ai fabriqué
mon blindage fait maison avec du papier aluminium de cuisine renforcé
par du scotch pour qu'il ne se déchire pas.
Ne vous amuser pas sans blindage,
à moins que vous ayez du temps à perdre. Sans blindage,
un simple mise en route d'un truc électrique et bonjour la 1 perturbation
(l'explication dépasse le cadre de cette page, juste disons
que c'est un problème de CEM)
|
|
Et les
connexions?
|
|
Coté PC
(ci-dessus) Le DB25 + l'USB

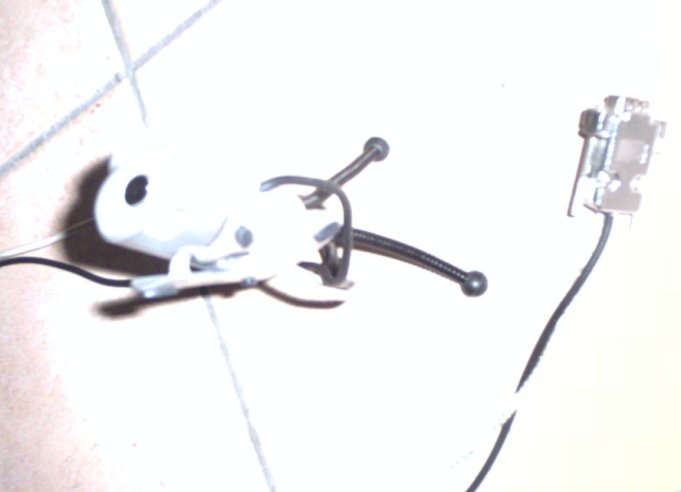

Côté webcam
juste la paire de DB9
|
