Collimation par un webcam

d'un télescope Newton

Collimation = Alignement du système optique.

Le pourquoi ----> Problème d'accommodation

Comment faire-> COLLIMATION

Problème d'accommodation :

J'utilise le webcam pour la collimation de mon télescope puisque c'est un oeil infatigable. L'oeil humain se fatigue après quelque secondes d'accommodation, c'est le cas des miens. (Anecdote: Y a eu quelques années on jouait très longtemps sur le PC, genre Duke Nukem en réseau, et après 2jours 2 nuits à 3heures de sommeils je me rappelle avoir eu des nausées et fatigues aux yeux durant 3jours de suites. Depuis j'évite de jouer des DOOM sur PC, mais que des jeux de plateaux pas trop de bougeottes à l'écran, du genre Civilisation).

Du même coup, sur l'oculaire je regarde avec un 20mm la plupart du temps, c'est le moins fatigant. Je regarde furtivement avec le 9mm mais pas trop longtemps.

Pour l'instant je ne fais que du planétaire et je regarde toujours à travers un webcam mais pas à l'oculaire. Cela vous paraît incroyable mais depuis trois ans que je commence passer plus de temps en astro, j'en ai fait avant mais moins de temps et j'ai pas vu lune à l'oeil sur l'oculaire plus de 5 min à chaque fois.

COLLIMATION (télescope NEWTON)

Ma méthode de collimation peut être séparer en trois étapes.

alignement du tube et le primaire (miroir) ;
alignement de l'axe du primaire sur primaire - secondaire (miroir) ;
alignement de l'axe du secondaire ;

Cette méthode suppose que la position du miroir secondaire est bien placée par rapport à l'oculaire. Si ce n'est pas le cas, il faut retoucher aux araignées et reprendre mes trois étapes.

Matériels : Télescope Newton 114/900

Webcam : Philips Toucam PRO II (avec son objectif)

Logiciel : Qastrocam v3.10 (qui me permet d'afficher les repères en cercles concentriques ou en 2 axes perpendiculaires)

1^ère étape : (Position Webcam-Télescope)

f = longueur du foyer du primaire (mon cas 900mm)

Placer le Webcam en face du télescope à une distance de f ou 2f de l'ouverture du télescope (entre terme d'optique, miroir sphérique (une approximation puisque c'est parabolique en réalité) entre le centre et le foyer c'est suffisant pour l'explication (pour les puristes de l'approximation de Gauss)). Réglé l'objectif du webcam pour voir le télescope et non mes CDs derrières.

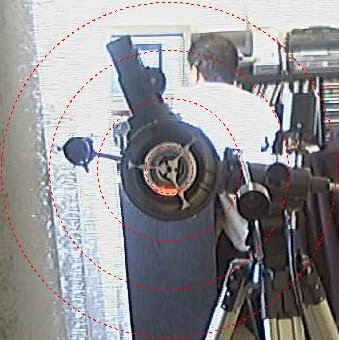

Fig – 1 :

On règle la position de l'ensemble pour que le Webcam se trouve exactement sur l'axe et en face.

J'ai choisi une distance égale au focal.

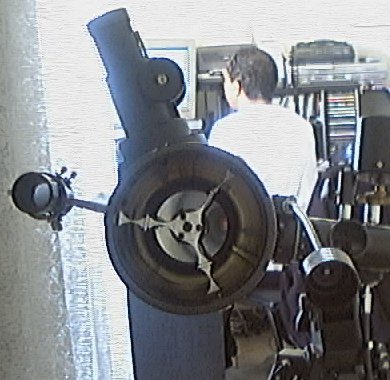

Fig – 2

Webcam en face mais désaxé.

Sans toucher au webcam, je pivote le télescope. Pour l'instant, ne pas s'occuper de l'image vu sur le primaire.

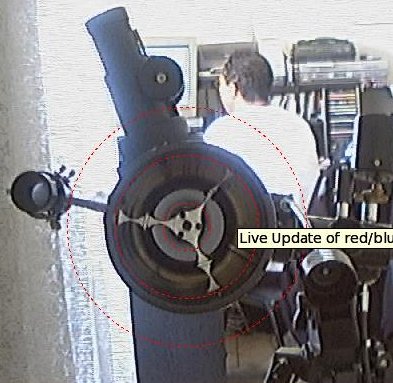

Fig – 3

Image après une orientation correct du télescope.

A ce niveau de l'étape, on vérifie bien que l'ouverture du télescope (intersection des araignées comme centre) et la base (miroir primaire) sont alignés et concentriques sur l'image.

Maintenant on passe à l'étape suivante.

2^ème étape : (Axe miroir primaire)

Réglage du miroir primaire avec ses trois vis à la base du télescope.

On règle le miroir primaire jusqu'à ce que l'image du secondaire soit centrée et celles des araignées doivent être cachées par les araignées elles-même.

Du même coup, l'image de l'objectif du webcam doit apparaître agrandi à l'intérieur du miroir primaire. (En fig-3, c'est encore décalé, en fig-4 et 5 c'est centré).

Fig - 4 Distance à f	Fig – 5 Distance à 2f
Rque: Fig – 4, à une distance f de l'ouverture, la position du centre des images est difficile à bien préciser puisque l'image de l'objectif du webcam couvre totalement le miroir primaire et on n'a pas de repère du centre. Fig – 5 et 6 : on voit la led du webcam et le contour de l'objectif qui peut servir de repère de centrage.	Fig – 6 Position du centre, distance à 2f

Fig - 4

Distance à f

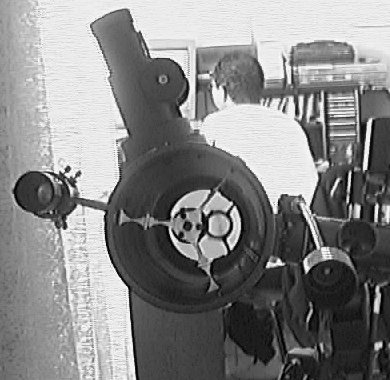

Fig – 5

Distance à 2f

Rque: Fig – 4, à une distance f de l'ouverture, la position du centre des images est difficile à bien préciser puisque l'image de l'objectif du webcam couvre totalement le miroir primaire et on n'a pas de repère du centre.

Fig – 5 et 6 : on voit la led du webcam et le contour de l'objectif qui peut servir de repère de centrage.

Fig – 6

Position du centre, distance à 2f

Ça y est l'axe tube-primaire-secondaire est réglé, passons aux réglages du secondaire.

3^ème étape :

Ne pas toucher au réglage du webcam. Placer le sur l'oculaire maintenant.

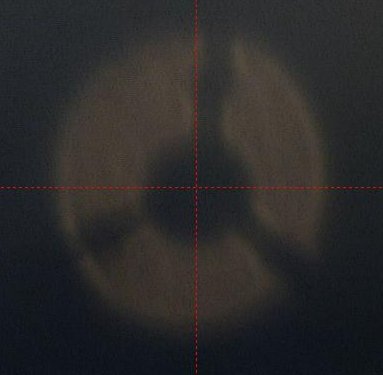

Fig – 7 : Image décentrée	Fig – 8 : Image décentrée

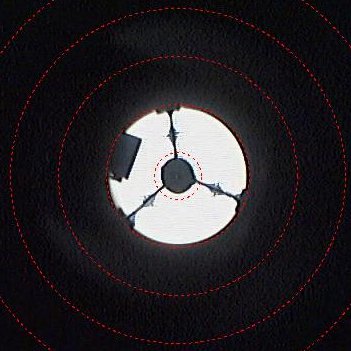

Fig – 9 : Image centrée toute crémaillère sortie	Fig – 10: Image centrée toute crémaillère sortie
Fig – 11: Centrée, toute crémaillère rentrée	Fig – 12 : Centrée, toute crémaillère rentrée

Régler le miroir secondaire avec les trois vis en face du télescope.

On regarde maintenant une source ponctuelle assez loin. (Fig – 13 : Reflet du soleil sur un reverbère à 1km de chez moi)

Résultat :

Fig – 13 : reflet du soleil sur un réverbère à 1km.

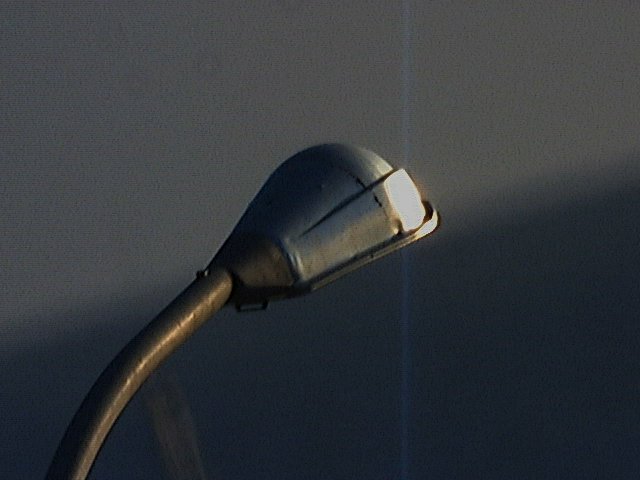

Fig – 14 : Le voilà le réverbère.

Rque, les aigrettes n'y sont plus merci à Bertorello pour son site sur les anti-aigrettes.

Le deuxième avantage, c'est que la collimation correspond directement au webcam pour les photos.

le guide-chercheur :

Uniquement après qu'il faut centrer le guide-chercheur. Et cela avec une étoile.

L'étoile vu au centre de l'écran doit être vu au croisement des réticules. (Cela dépend des habitudes, y en a qui choisi plutôt légèrement décalé (d'un shouia) pour que l'objet ne soit pas caché par le réticule.
