PROYECTO EXPEDICIÓN AGÜERRI'2002



Nombre de la expedición.

AGÜERRI 2002.

Club o Clubes organizadores.

Secció d'Investigacions i Recerques Espeleològiques de la Unió Excursionista de Catalunya de Sants (SIRE de la UEC de Sants)

C/ Jocs Florals, 51-53
08014 BARCELONA
Telefono: 93 332 54 94
Fax: 93 331 10 12
e-mail: [email protected]
Website: http://www.geocities.com/siresants/


Federación a la que pertecencen.

 Federació Catalana d'Espeleologia (F.C.E)

Girona, 78 - pral.
08009 BARCELONA
Tel: 93 265 22 41 - Fax: 93 265 32 83
e-mail: [email protected]
Website: http://www.espeleo-cat.org/






Jefe de la expedición (director de la campaña).

Manel Fernández Núñez.

Miembros participantes (Con licencia de la FEE en vigor y nº DNI).

DNI		  NOMBRE

11111111          Albert Capellades Badia
22222222          Mª del Mar Capellades Badia
33333333  	  Manel Fernández Núñez
44444444          Manel Miñarro
55555555          Jesus Romero de la Torre
66666666	  Alejandro  Domínguez Menéndez
77777777          Pep Badia
88888888	  Roberto Fañanas Albert

Fechas de realización.

Entre el 1de marzo y el 30 de noviembre de 2002.

Lugar (Macizo, Municipio, Provincia).

Macizo de Agüerri - Bisaurin. Término municipal de Echo ( Mancomunidad de los Valles). Provincia de Huesca.

Plano de situación de la zona.
 Presentación.

La SIRE de la UEC de Sants (y del Prat en el periodo 1990-95), han trabajado desde el 1987 hasta la actualidad en esta zona, en diferentes etapas y campañas, algunas de ellas han estado un éxito, otras no han dado resultados muy destacados...

En la actualidad, hay un buen numero de cavidades explorada, 3 de ellas sobrepasan los 200 metros de profundidad, con diferentes vías independientes que dan desarrollos veritcales totales de más de 700 metros.

Sus morfologías particulares y condiciones ambientales extremas, las hacen unas cavidades duras y lentas de trabajar. Se requiere cierta motivación de la gente para continuar las exploraciones.

El macizo Agüerri-Secús.

Bàsicamente, la zona de trabajos de la SIRE se desenvolupa en la cuenca del Barranco de Agüerri, pequeña valle tributària de l'Aragon Subordan, que discorre a lo largo de todo el Val d'Echo.

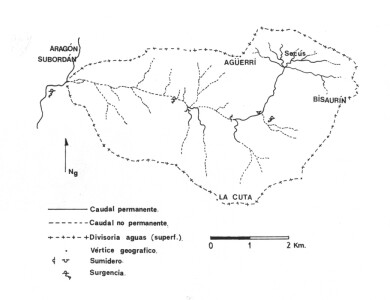

Cuenca del Barranco de Agüerri.


Se pueden distingir 4 sectores bién delimitados:

8 Macizo de Agüerri, con alturas de hasta 2449 metros.
8 Sierra y Llanos de Secús, El pico del Rincón, La Brecha del Rincón.
8 Llanos de Dios te Salve-Barranco de Agüerri.
8 Bisaurín-Collado del Foratón.

Los trabajos, bàsicamente se han desarrollado en los dos primeros sectores.

Geologia.

A linias generales, encontramos dos unidades espeleologicamente interesantes:

La primera está formada por un paquete de unos 200 metros de grosor de calizas cretacias, que forma los relieves de la Sierra de Secús y zona del Rincón.

Su disposición, con una inclinación de unos 35 grados al sur y una fracturación vertical de dirección NNE SSW, marca el desarrollo de las cavidades halladas en este sector.
La segunda, es un paquete fuertemente plegado de calizas terciarias del Paleoceno que aflora a la vertiente S del Macizo de Agüerri y a la banda contraria del Barranco de Agüerri, cerca los Llanos de Dios te Salve.

Esta unidad también se encuentra afectada por una facturación NNE SSW que también marca el desarrollo de la cavidades.

Estas dos zonas se encuentran separadas por un importante paquete de gresos cretacios, subverticales y parcialmente carbonatados, los cuales no se han encontrado todavía algun fenomeno espeleologico interesante.

Los limites N y S de las unidades carbonatadas también quedan claramente diferenciados.

En el norte, materiales terrigenos con unidades carbonatadas intercaladas (Cueva del Castillo de Acher)
Al sud, las margas terciarias del flysch eoceno de la Vall d'Echo, sin interés espeleologico.

Accesos.

Las aproximaciones son largas y penosas, con desniveles de más de 800 metros (B-15 "Grallera del Rincón") con un único punto de salida que es el Refugio de Gabardito (1370 m.).

La nieve és presente desde el otoño hasta la primavera, especialmente en los sectores más elevados. Se ha de tener en cuenta que las principales bocas se encuentran entre los 1900 i 2250 metros.
Brecha del Rincón. 2200 m.


Los campamentos se han de montar en condiciones ambientales duras.
 Resultados de las exploraciones.

8 Sector Secús:

Cueva de la Brecha del Rincón (B-9)

	Cota absoluta	Desnivel
Vía Principal	-223 mp	223 m
Vía Colada	-173 mp	203 m
Vía Cham	-80 mp	80 m
Pozo Woky	-67 mp	67 m
Pozo de los 13	-59 mp	61 m
Vía Cera	+33 mp	15 m
	Total desnivel acumulado:	653 m


Grallera del Rincón (B-15)

	Cota absoluta	Desnivel
Vía Mario	-245 mp	206 m
Vía del 92	-234 mp	189 m
Vía Principal	-65 mp	65 m
Vía Primera	-123 mp	76 m
Pozos cecs	-74 mp	53 m
Pozo principal	-76 mp	29 m
Vía del Vent	-106 mp	71 m
Pous laterals	-188 mp	39 m
	Total desnivel acumulado:	728 m


Sima de la Tronada (B-16).	126 mp.
B-1.				34 mp, 100 mr.
B-6.				67 mp.
B-7.				45 mp.
B-27.				34 mp. 44 mr.

8 Sector Agüerri.

Grallera de Agüerri (CN-1).	220 mp (topografiados)
CN-2.				27 mp, 32 mr
CN-3.				23 mp, 123 mr
Cueva del Maestro (FC-1).	46 mp, 202 mr
FC-3				26 mr.

8 Llanos de Dios te Salve-Barranco de Agüerri.

C-1				43 mr, 9 mp
C-6				37 mp
 Breve historia de campañas anteriores.

Ø 1987. Inicio de las exploraciones en el macizo. Primeras topografías de cavidades, sin resultados importantes.

Ø 1988. Se solicita permiso de la Federación Aragonesa ante el hecho de que se decide continuar los trabajos en los años siguientes. Se inicia el estudio de nuevas cavidades sin resultados muy destacados. Inicio de un estudio geològico de la zona.

Ø 1989. Continuación de exploraciones en algunas cavidades iniciadas en 1988. Trabajos importantes de desobstrucción y escaladas que no responden a las espectativas.

Ø 1990. Los trabajos se centran en un sector poco visitado (Rincón). En agosto se descubre la que será primera cavidad importante: B-9 "Cueva de la Brecha del Rincón" (-243 y más de 1 Km. de desarrollo hasta el momento). Se inician exploraciones de otras cavidades prometedoras.

Ø 1991. Exploración del B-9 "Cueva de la Brecha del Rincón", que da como resultado 256 m. de desnivel y 2 Km. de desarrollo. Se descubre otra cavidad: B-15 "Grallera del Rincón" con un desnivel de 123 m.

Ø 1992. En la cavidad B-9 "Cueva de la Brecha del Rincón" se alcanza una vía de -173 metros, el desarrollo llega a 2230 m. En el B-15 "Grallera del Rincón" se alcanzan los -234 m. con 618 m.r.
 Vivac en el B-9.


En el B-9 topografiando la vía de la Llosa.

Ø 1993. En la via "Cham" del B-9 "Cueva de la Brecha del Rincón", se descubren 66 metros de galerias, pasando a tener 2296 m. de recorrido y 256 m. de profundidad. Se exploran otras pequeñas cavidades de escaso desarrollo.

Ø 1994. En el B-15 "Grallera del Rincón", al comprobar que el acceso al primer pozo no está obstruido por el "nevero", se accede hasta -39 m. Desde allí una corta galería conduce a la vía "Mario", que con un pozo de 200m. llega a 271 m. de profundidad con posible continuación.

Ø 1995. En el B-15 "Grallera del Rincón", se realizan topografías y  se descubre una nueva galeria ("via del Vent") de desarrollo meandriforme de -65 m.p. y 279 m.r. En el mismo sector, se explora la sima B-16 "La Tronada" con -94 m.p. En el sector "Llanos de Dios Te Salve, una desobstrucción en un paso estrecho permite acceder hasta -37 m.p. en el C-6 "El Martell".

Ø 1996. En el sector "Faja Lo Caznarez" se levanta un nueva y completa topo de la "Cueva del Maestro". En el sector del "Rincón/Secús" se supera la cota de -100 m.p. en el B-16 "La Tronada" con dos desobstrucciones a -94 m.p. y -120 m.p. En la "Cema Negra" se desciende hasta los -215 m.p. en el CN-1 "El Nevero", comprobando la existència de un río.

Ø 1997. En el B-15 "Grallera del Rincón", se exploran varias incognitas y galerias de la vía del Vent, se topografían.

Ø 1998. Desobstrución sin resultados en el meandro final a cota -243 m. del B-9  "Cueva de la Brecha del Rincón".

Ø 1999. Topografia obtenida al explorar la cavidad CN-1 "El Nevero" hasta la cota -220 m., sin llegar al actual final situado a -278 m. ( 380 m. de desarrollo ).

Ø 2000. En el B-15 "Grallera del Rincón", se exploran varias incognitas y la continuación de la vía del Vent, se desciende un pozo y se topografía.

Ø 2001. En el B-9 "Cueva de la Brecha del Rincón" se explora y topografia las galerias laterales de la Vía Cham y Fonteta.  En el B-15 "Grallera del Rincón", se exploran unos pozos de la vía del Vent, y se topografían. También se realizan trabajos de reinstalación. Se situan mediante GPS las cavidades de la zona del Secús-Rincón.
 Pasamanos en la via del Vent del B-15.
Resalte en la galeria Sants del B-9.

 Objetivos a cumplir.

Este año, se pretende continuar los trabajos de prospección, exploración y topografía. Se concentraran las actividades en el sector del Pico del Rincón y de Secús. Aunque también se pretende trabajar otros sectores de la zona de exploración. En concreto, los objetivos a realizar son:

Ø Continuación de los trabajos en la cavidad Grallera del Rincón (B-15 Sector: Secús/Rincón).

8 En la galería "Via del Vent":

Exploración de varios pozos no descendidos en la anterior campanya (vease memoria Agüerri 2001) y posterior topografía.

8 Otras vías de la cavidad:

Reequipamiento y renovación de instalaciones fijas. Comprovación del nivel del nevero del pozo de entrada. Si el nevero lo permite, revisión de las incógnitas en la galeria principal (vease memoria Agüerri 1991).


Galeria Principal en el B-15 (vease memoria Agüerri 1991)



Reequipamiento del Bypass en el B-15	 (vease memoria Agüerri 2001).

 Ø En la cueva de la Brecha del Rincón (B-9 Sector: Secús/Rincón).

8 Recogida y transporte de material disperso en la cavidad. Continuación del reportage fotográfico (vease memoria Agüerri 2001).


Reportage fotográfico en el B-9
(vease memoria Agüerri 2001).


Ø En el sector Rincón/Secús:

8 Finalizar los trabajos de ubicación de precisión (con GPS) de diferentes bocas. Comprobación  topografica, mediante poligonales exteriores, de la zona de enlace del B-9 y B-15.

8 Immediata exploración de las nuevas bocas localizadas en el 2001: una de ellas está comunicada con el sistema interno del Rincón.

8 Catalogación de materiales diversos y descarte de basura, material inservible...


Revisión del material en el 2001.

Evacuar desechos de carburo, basura y material inservible. Se calcula un peso total de en unos 370 kgr. Para llevar a cabo dicho porte sería necesario la participación de un helicoptero.




Tranporte hacia el campo base  en el Secús.


  8 Compra y subida de una tienda comunitaria a la cota 2100 (2º llanos del Secús). Se subirá con 4X4 (o coche) por los llanos de Aguas Tuertas, para así alcanzar el campo base por detrás. Así, se intenta evitar el tortuoso y largo trayecto tradicional por Gabardito y Dios te Salve.


Ø En el sector Bisaurín i Agüerri:

8 Prospectar el circo del Bisaurín y catalogar con GPS las cavidades de la Cema Blanca (sector Agüerri).
