Die Bios Frage
1. Als erstes:
Das Bios des Philips CDD2600 is nicht
durch FLASH-ROM aktualisierbar. Das Bios befindet sich in einen EPROM (Typ
27c020) . Dieser EPROM ist nicht aktualisierbar und kann auch nicht mit UV-Strahlung
gelöscht werden, da es keinen Fenster dafür hat. Wenn Sie also das Bios Ihres Rekorders
von Version 1.06 auf 1.07 aktualisieren wollen, haben Sie zwei Möglichkeiten:
- Schicken Sie den Rekorder an einem Philips
Kundenservice für diesen Zweck.
- Ersetzen Sie Ihren EPROM mit einem neuen. Da
Philips keine EPROMS mit dem Bios verkauft, werden Sie einen neuen EPROM chip
programmieren müsssen. Dazu brauchen Sie folgendes:
- Ein EPROM Programmierer. Wenn Sie nicht einer
dieser Geräte haben, oder jemand kennen, der einen hat, dann haben Sie leider verloren
:-(
- Einen neuen EPROM chip. Sie können einen 27c020
EPROM kaufen, oder besser noch einen EEPROM des Typs 28f020. Der EEPROM kann gelöscht
werden, Sie können es also später wieder verwenden, wenn es eine neue
"firmware" geben sollte. Allerdings sind die Chancen für eine neue firmware
sehr sehr klein.
- Die Bios 1.07 Datei. Schönen Dank an Tibor für die Firmware Datei!! Du warst eine große Hilfe.
Sollten Sie planen, den alten Bios 1.06 Chip mit
dem neuen selbstgemachten Bios EEPROM zu ersetzen, dann achten Sie darauf, daß Sie das
alte Bios 1.06 EPROM bei der Deinstallation aus der Platine nicht beschädigen. Sollte
nämlich das neu gemachte Chip nicht funktionieren, dann werden Sie das alte wieder
einsetzen müssen!!
2. Achtung: Ersetzen Sie nie Ihr Bios mit
der CDD2000 Bios Datei!!
Es gibt kein Flash Bios in den CDD2600, aber
andere Komponenten können wohl programmiert werden. Einer dieser Komponenten die
programmiert werden kann ist der Auskunftschip welcher den Controller mitteilt, um welche
Art von Gerät es sich handelt. (Diese Funktion wurde von Philips für die OEM´s
implementiert). Leute die
versuchen Ihren Bios durch den Bios des CDD2000 zu ersetzen ruinieren den Rekorder, der
Auskunftschip wird umprogrammiert und der Bios erkennt das Gerät nicht mehr.
|
Wenn Sie diesen Fehler gemacht
haben bewahren Sie die Ruhe. Es gibt eine Datei Namens "Phil26.exe" das den
Auskunftschip umprogrammiert. Diese Datei
funktioniert 99% der male. Wenn Sie zu den restlichen 1% gehören, so müssen Sie Ihr
Gerät zu einer Philips Werkstatt einschicken. Laden Sie die Datei indem Sie auf der Diskette klicken! |

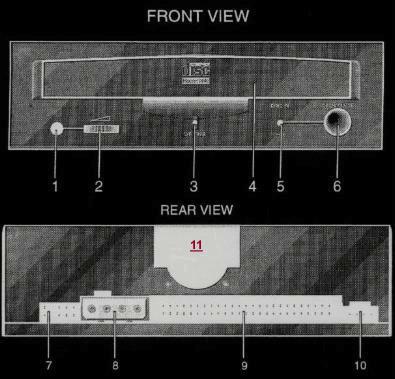

Hier ist eine kurze
Beschreibung des CDD2600:
1. Kopfhörer Stecker |
6. Öffnen/schließen |
2. Kopfhörer Lautstärke |
7. Jumperblock |
3. Schreib Anzeige |
8. Energieversorgung |
4. CD Lade |
9. SCSI II connector |
5. CD in/Lese/Fehler Anzeige |
10. Audio Line Out Stecker |
Und hier die Erklärung zu Nr. 11:
11. |
Das ist der Platz das Philips an dem CDD2600 freigelassen hat um einen extra Lüfter einzubauen. Wie ich bei der
Probleme Abteilung berichtet habe, hat das Gerät ein Temperaturproblem. Es wird zu heiß.
Um Ärger zu vermeiden und ein langes Betriebsleben des Gerätes zu garantieren sollten
Sie eine der folgenden Lösungen wählen: |
Die billige
Lösung:
Montieren Sie den Brenner in einen 5,25"
Schacht, ohne angrenzende Geräte. Auf diesen Weg vermeiden Sie, daß der CDD2600 der Wärme von anderen
Geräten ausgesetzt ist. Vor allem CDRom Leser und Festplatten strahlen viel Wärme aus. |
Die elegante
Lösung:
Montieren Sie einen Lüfter mit folgenden Maßen (25mm
X25mm X10mm, 12V). Wenn Sie den Lüfter an den hinteren Teil des CDD2600 (11) einrasten,
sollten Sie aufpassen, daß Sie den Lüfter so stellen daß die warme Luft aus den
Rekorder herausgeblasen wird. Dies ist extrem wichtig, die warme Luft soll aus dem Gerät
heaugesaugt werden!! Wenn Sie den Lüfter so einstellen, das es Luft in den Rekorder
hineinbläst, dann hilft das gar nicht, Sie werden nur die warme Luft in ihrem Gehäuse in
den CDD2600 hineinblasen. Um Staub im innern des Rekorders durch den Luftdurchzug zu
vermeiden, sollten Sie einen Schalter einbauen. Schalten Sie den Lüfter nur an, immer
wenn Sie brennen. Diese ist die Lösung die ich für meinen CDD2600 und CDD3610 gewählt
habe.Sie können
einen solchen Lüfter finden bei:
1. USA: Digikey
(cat #259-1014-ND, 2CFM, kugelgelagert, 10000 Upm, kostet 16,30$ für 1). Dank an Mark
Routbort!!
2. UK: Farnell
(Bestellnummer: 899-872 in deren Katalog (Seite594) für 8.99UKP + VAT (Zusendung ist
betragsfrei? Sie müßen das überprüfen). Tel:0113-2636311, Fax:0113-2633411. Sie
akzeptieren kreditkarten und nehmen Bestellungen 24H am Tag. Dank an Keith und an Andy
Griffiths!!
3. Deutschland: Conrad
(Katalog ´98, Seite 100, Bestellnummer:532614-44 für 29,9M). Tel:0180-5312111,
Fax:0180-5312110. Dank an Eberhard Neuser!!
Bitte, sollten Sie eine andere
Adresse im Internet (vor allem in Europa) kennen,wo man den Ventilator finden kann, so
schicken Sie mir bitte die URL. Ich werde nach diese Information ständig gefragt. |
Die praktische
Lösung:
Installieren Sie den Rekorder in einen Schacht, wo keine Geräte darunterliegen. Benutzen
Sie irgendeinen Lüfter (z.B. ein Lüfter aus einer alten 486CPU) um die untere Seite des
Rekorders zu kühlen. Es ist wichtig, daß die untere Seite des CDD2600 gekühlt wird,
weil der Laserkopf im unteren Teil des Brenners liegt!! |
|
