The Unofficial Hardware Fix for a faulty CD2600

Die folgenden Informationen stammen von Rictee�s Homepage. Die urspr�nglichen Reparaturanweisungen von Olaf Kaluza , englische �bersetzung von HK, spanische �bersetzung von mir. Rictee�s Homepage ist besonders empfehlenswert f�r Leute die nach den Audio Aspekten von CD-Brennen suchen.

L�SUNG DES "WRITE APPEND ERROR"- Error Code 50h

- nach Wochen/ Monaten problemloses Brennen, fangen Sie mehr und mehr fehlerhafte Aufnahmen zu haben. Zwar nicht immer, aber MEISTENS.
- in diesen F�llen erhalten Sie folgende Meldungen "Write Append Error" oder "Buffer Underrun" oder "Failed to link blocks" ...
- der Fehler erscheint immer in der N�he einer Stelle des Rohling (z.B. nach dem 70% des Rohlings beschrieben wurde).
- Sie haben Ihre Konfiguration �berpr�ft und Sie sind sicher, Sie haben kein "Buffer Underrun" wegen falsche Einstellungen in SCSI- oder EIDE Bus oder wegen fehlende Systemleistung.
- Sie haben �berpr�ft, das die Schreibfehler nicht von einer zu hohen Temperatur des Rekorders verursacht werden. Sie haben getestet ob der "write append error" auch in kaltem Zustand auftaucht.
- UND...r�tselhaft, der Fehler geschieht nicht bei der Schreibemulation, nur beim richtigen Brennen!

dann haben Sie einen h�ufigen Hardware Problem, da� viele andere CDD2600 Benutzer schon hinter sich haben. Wenn Ihr Brenner aber nicht alle die oberen Symptome aufweist, dann sollten Sie nicht versuchen Ihren Rekorder auf die hier beschriebene Art und Weise zu reparieren. Suchen Sie dann f�r Ihr Problem die L�sung in einer der vilen FAQ�s.
Von diesem Problem betroffen sind sowohl der Philips CDD2000/ HP4020 als auch der Philips CDD2600/ HP 6020. Leider ist aber die Ursache des Problems bei beiden Ger�ten verschieden.
Bei den �lteren Modellen, wird der Fehler durch einen Draht "spring" verursacht, der mit der Zeit fehlerhaft zu arbeiten anf�ngt. Normalerweise wird das Ger�t repariert indem Sie den Rekorder zur Reparatur einsenden. Wenn Sie aber keine Garantie Anspr�che mehr haben und Sie wollen es selber machen klicken Sie hier f�r die CD2000 Reparatur Seite (stammt aus Rictee�s Homepage).

!!!!! DIESE REPARATURANLEITUNG IST NUR F�R DEN CD2600 / HP6020i.
Sie wurde nur f�r den CDD2600 und HP6020 beabsichtigt und getestet !!!!!!

Das neue Modell CD2600 / HP6020i hat keinen "spring"/ Draht mehr. Philips hat von den Fehlern gelernt. Leider haben Sie aber daf�r einen anderen Fehler begangen. Um ein bi�chen Geld zu sparen, haben Sie keinen L�fter im Rekorder eingebaut. Dies f�hrt zu hohe Betriebs- Temperaturen bei denen das Ger�t nicht mehr zuverl�ssig arbeitet: Die Laserlinse des Rekorders kann sich unter Umst�nden nicht schnell und genau genug plazieren.
Der eigentliche Grund daf�r ist, da� die Schmierung der sich bewegende Teile mit der Zeit verschwindet, besonders bei W�rmepr�senz. Die Linse wird dann nicht mehr schnell genug bewegt, und die Plazierung auf der leeren CD-R vorzunehmen.
Normalerweise sollte man den Rekorder zu Philips oder HP zur Reparatur einschicken. Super wenn es unter Garantie ist, aber nicht so toll, wenn man daf�r bezahlen mu�. Und bestimmt nicht toll, wenn man Wochen auf den reparierten Ger�t warten mu�, oder f�r ein Ersatzger�t, der sich m�glicherweise in einen schlechteren Zustand befindet als das eigene eingeschickte Ger�t...
Zum Gl�ck, ist es m�glich das Ger�t selber zu reparieren, und es ist auch einfach. Sie brauchen dazu keine besonderen Ger�te, nur eine Potion Courage um den Rekorder zu �ffnen.
Wie auch immer, dadurch ERL�SCHT AUCH DIE GARANTIE die auf den Brenner besteht, falls noch Garantie besteht. Sie sollten also die Selbstreparatur nur in Erw�gung ziehen, wenn Sie keine Garantie mehr auf Ihren Rekorder haben.
Wenn Sie nicht sehr ungeschickt sind, werden Sie die Reparatur problemlos durchf�hren k�nnen. Sollten Sie aber dadurch was kaputt machen, bitte fluchen Sie nicht auf mich. Wenn Sie ein schlechtes Gef�hl haben, Ihren Rekorder zu demontieren, dann schicken Sie es einfach zur Reparatur. Ich wiederhole es: BENUTZEN SIE DIESE ANLEITUNG AUF EIGENE GEFAHR!

Philips1.jpg 39.33 Kb 564 x 422	Philips2.jpg 59.73 Kb 564 x 422	Philips3.jpg 53.27 Kb 564 x 422	Philips4.jpg 53.25 Kb 564 x 422
Philips5.jpg 47.16 Kb 564 x 422	Philips6.jpg 50.03 Kb 564 x 422	Philips7.jpg 51.04 Kb 564 x 422	Philips8.jpg 48.80 Kb 564 x 422

1. - "Torx" Schraubendreher (diese sehen wie Philips Schraubendreher aus, aber wo die Philips Schraubendreher 4 Fl�gel haben, die sich in einem Punkt treffen, sehen die "torx" Schraubendreher anders aus. Sie enden in eine flache Fl�che und sehen aus, wie zwei aufeinandergelegte Quadrate, die un 45� gedreht wurden. Sie brauchen zwei Gr��en: Gr��e 8 f�r die kleine Schrauben und 10 oder 15 (kann mich leider nicht erinnern) f�r die gro�e Schrauben. Wenn Sie diese Schraubendreher nicht haben oder kaufen k�nnen, versuchen Sie es mit einen kleinen flachen Schraubenzieher oder einen Philips Schraubendreher.

2. - Hochleistungs Silikon Schmiermittel. Bitte, denken Sie nicht mal daran �l zu benutzen. Das beste ist zu einen Gesch�ft zu gehen, da� in elektronische Komponenten spezialisiert ist (z.B. RS oder Maplin). Nehmen Sie Silikonfett oder einen Hochleistungsschmierstoff mit Teflon. (Maplin Catalog 1997/98, Seite 1086, Order Code JGOOA, Silicon Grease. �1.60 U.K.)
Es mu� folgende Kriterien erf�llen:
a) es sollte Temperaturbest�ndig sein
b) es sollte nicht erh�rten
c) es sollte Plastik nicht angreifen (eigentlich sollte es sowohl Plastik wie Metall schmieren)!
Sie k�nnen die kleinste Menge kaufen, Sie brauchen sowieso nur ein Tropfen.

1) Bevor Sie den Brenner aus dem PC entfernen, sollten Sie die Schublade des Rekorders ausfahren. Schalten Sie dann den Computer aus und entfernen Sie den Rekorder aus dem PC-Geh�use. Lassen Sie die Schublade die ganze Zeit ausgefahren.

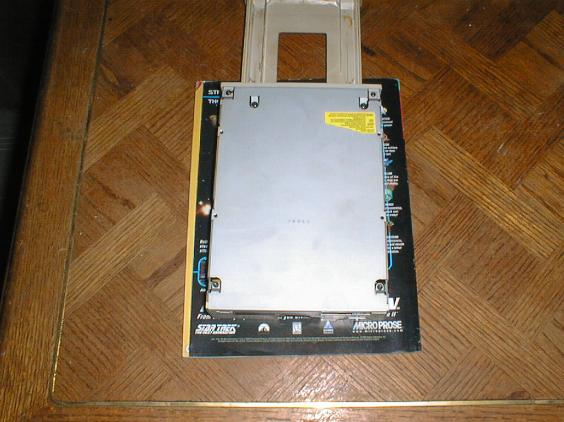

2) Plazieren Sie das Ger�t mit der unteren Seite nach oben, mit den hinteren Teil auf Ihnen gerichtet. Die Schublade zeigt auf die entgegengesetzte Richtung von Ihnen. Sie sehen jetzt zwei gro�e "torx" Schrauben und 4 kleine. L�sen Sie diese Schrauben.

3) Entfernen Sie jetzt das Blechgeh�use. Unter dem Geh�use befindet sich eine Lage aus wei�em Plastik. Entfernen Sie diese auch.

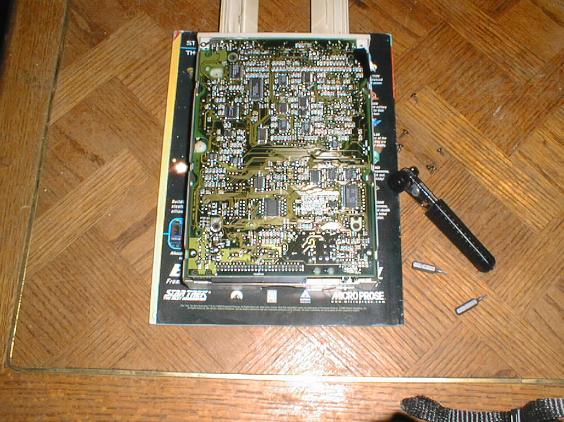

4) Sie sehen jetzt die Hauptplatine, an der Kabeln an der unteren Seite haften. Als erstes l�sen Sie die zwei kleinen 2-pin Kabeln links und rechts. Wackel Sie leicht an dem Kontakt und ziehen Sie diese vorsichtig weg.
Sie k�nnten vielleicht Zugang an der n�tigen Fl�che haben , ohne die Kabeln zu l�sen, wenn diese lang genug sind (nur bei ganz wenige Ger�te der Fall).

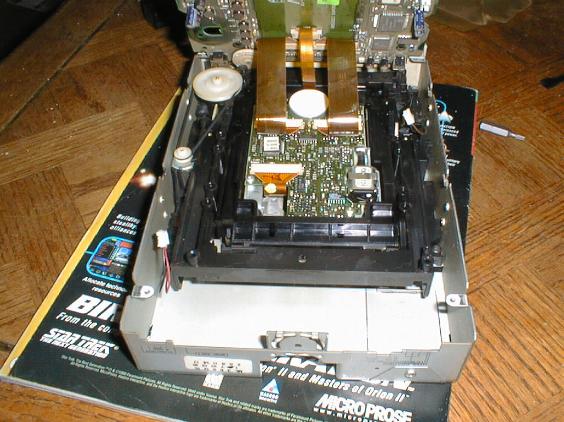

5) Nun k�nnen Sie die Hauptplatine etwas heben. Es gibt noch drei Flachbandkabeln an der Hauptplatine, die an Ihren Haltern festgequetscht sind. Versuchen Sie mit einem langen d�nnen Schraubendreher (Wurstfinger sind nicht angebracht) die Plastikkeile vorsichtig 2-3 mm nach hinten zu schieben (abwechselnd auf beiden Seiten etwas dr�cken). Danach k�nnen Sie die Flachbandkabel vorsichtig herausziehen. Dies ist allerdings die schwerste Aktion der ganzen Reparatur und die M�glichkeit einer der Kabeln einzurei�en ist gro�!! Sie k�nnen sich also auch entscheiden, die Kabeln nicht zu ber�hren und die Hauptplatine nur vorne anzuheben, bis sie steht. Die Kabeln sind lang genug und Sie k�nnen dann die Platine gegen eine Kiste (oder �hnliches) anlehnen.

6) Sie sehen jetzt 4 weitere Schrauben die man l�sen mu�t. Diese Schrauben halten die Mechanik an den Metallrahmen fest.

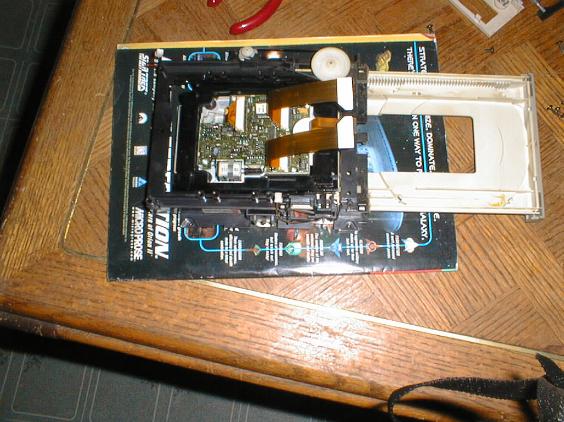

7) Nehmen Sie nun Platine und Mechanik aus dem Metallgeh�use. Achten Sie darauf, da� Sie nicht mit den Fingern die Linse ber�hren.

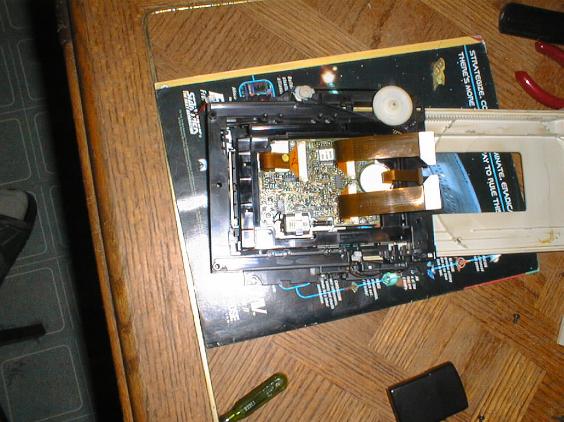

8) Drehen Sie den Zusammenbau. Legen Sie es auf eine Zeitung oder auf eine andere nicht zu weiche und nicht zu harte Oberfl�che. Sie werden die mechanische Teile auf der Platine stellen, also seien Sie sehr vorsichtig. Wenn Sie in Schritt 5 den Flachbandkabel gel�st haben, so trifft diese Schwierigkeit nicht auf Sie zu, da Sie sich nicht um die Hauptplatine k�mmern m��en.

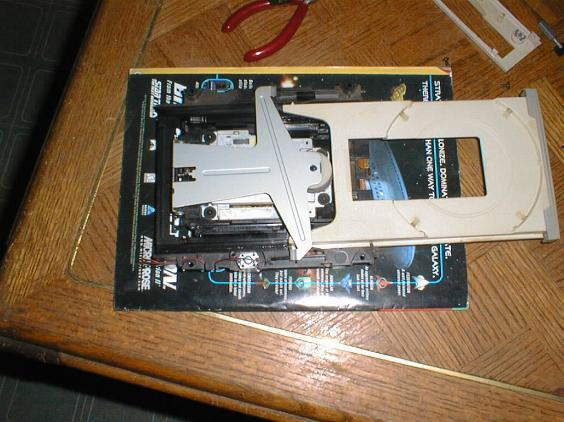

9) Sie sehen jetzt die Lasereinheit.
Auf einer der Seiten sollte jetzt eine Metallstange zu sehen sein, die sich an den Schlitten hin und her bewegen k�nnte, wenn Sie nicht durch ein Zahnrad gehindert w�re.

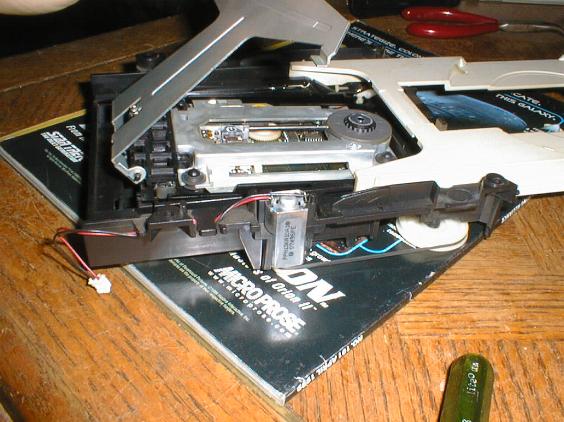

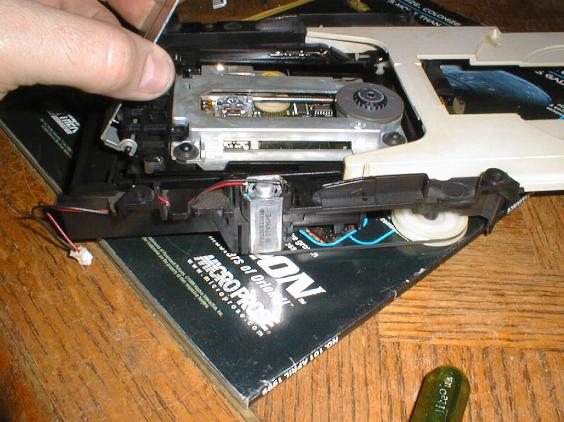

Diese Metallstange braucht ein Tropfen (auf keinen Fall mehr!!) von den oben beschriebenen Schmierungsmittel �ber die ganze L�nge der Stange verteilt. Eine gute Idee ist *vorsichtig* an dem Motor an der anderen Seite (zwischen mechanisches Teil und Hauptplatine) zu drehen um Die Linsenapparatur �ber der ganzen Stange zu bewegen. Drehen Sie danach den Motor wieder auf die Ursprungsstellung . Seien Sie sehr vorsichtig, dr�cken Sie nirgendswo, denn Druck k�nnte die Aufh�ngung des Lasers dejustieren!! Ber�hren Sie nicht die Laserlinse und versuchen Sie auf keinen Fall den Laserschlitten mit der Hand zu bewegen!! Sie d�rfen nur an den Rad an dem Motor *vorsichtig* drehen!!

10) Auf der anderen Seite, parallel zu der Stange befindet sich der Gegenlager.
Auf diese Seite sollten Sie auch ein Tropfen Fett auf die Schiene spritzen, damit die Lasereinheit besser hin und her gleiten kann.

12) Bauen Sie den Rekorder wieder in den PC ein. Legen Sie jetzt eine beschriebe CD in den Rekorder ein. Benutzen Sie ein Programm, das abwechselnd Dateien von dem Anfang und von dem Ende der CD liest, oder sonst machen Sie um die f�nf Zugriffe in Abwechslung auf die vorher beschrieben Weise. Dies wird das Fett besser verteilen. �berspringen Sie auf keinen Fall diesen Schritt!!

13) Jetzt k�nnen Sie ien CD brennen und sich freuen - kein "Write Append Error!" mehr.

14) Vielleicht m��en Sie in ein paar Monate die ganze Prozedur wiederholen. Allerdings hat sich das bisher in den so reparierten Ger�ten nicht f�r n�tig erwiesen.

Ursprungsidee und Anleitung (auf Deutsch) von Olaf Kaluza [email protected] ,englische �bersetzung von HK at [email protected] ,spanische �bersetzung von Ricardo Martinez. Vielen Dank an Olaf, HK & Rictee.
