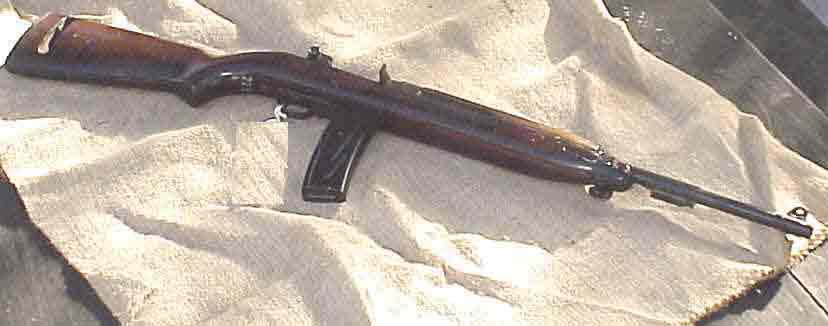

Carabina M-1
Calibre: .30 M1 ou .30 Carbine
Sistema de Operação: A gás, com ferrolho rotativo
Regime de Fogo: Semi-Automático
Peso: 2,7 kgs com carregador de 15 cartuchos
Capacidade: 5,15 e 30 cartuchos
Comprimento Total: 905 mm
Armamentos, Veículos e Equipamentos
A capacidade de fogo da Primeira Divisão Expedicionária da FEB consistia em:
16.245 armas individuais;
505 metralhadoras;
144 morteiros;
66 obuses;
2.287 armas anti-tanque;
237 metralhadoras;
736 aparelhos telefônicos;
42 aparelhos telegráficos que asseguravam as transmissões;
10 aviões de observação e ligação, Piper Cub, dos Grupos de Artilharia.
A INFANTARIA possuía carabinas; fuzis de ferrolho, fuzis semi-automáticos, metralhadoras, morteiros, lança - rojões e canhões de 37 e 57 mm;
A ARTILHARIA contava com obuses de 105 e 155 mm;
A CAVALARIA usava Carros de Combate sobre rodas M-8 Greyhound, que foram usados em missões de reconhecimento.Os blindados M-3 Sherman e o M-4 Stuart, não foram utilizados pelo Exército Brasileiro no teatro de operaçòes da itália. Este veículos chegaram ao país no final do ano de 1945.
As armas individuais eram a carabina M-1 .30, o fuzil
de ferrolho Springfield .30, fuzil semi-automático Garand .30, pistola
semi-automática Colt .45 ACP e o revolver Smith & Wesson . 45 modelo
1917; as submetralhadoras Thompson .45 ACP e M-3 "Grease Gun" .45
ACP.
As armas de uso coletivo eram: as metralhadoras
Browning .30 e Browning .50, os morteiros de 60 e 81 mm e os
canhões de 37 mm e o Six Pounder de 57 mm.
Completavam o arsenal de uso coletivo, 1.632 lança-rojões (bazucas), 2. 585 lança-chamas, 72 detetores de minas e 14.254 máscaras contra gases.
A mobilidade da Primeira Divisão Expedicionária da FEB era assegurada por 1.410 veículos, de diversos tipos e modelos, que permitiam o translado de uma terça parte dos seus efetivos numa só manobra. As operações através de cursos de água ficavam garantidas com a utilização de 47 botes de assalto.
ARMAMENTOS
As características técnicas dos armamentos da FEB eram as seguintes:
|
Carabina M-1 |
|
|
|
|
|
|
Calibre: .30 M1 ou .30 Carbine Sistema de Operação: A gás, com ferrolho rotativo Regime de Fogo: Semi-Automático Peso: 2,7 kgs com carregador de 15 cartuchos Capacidade: 5,15 e 30 cartuchos Comprimento Total: 905 mm |
|
Submetralhadora M-3, "Grease Gun" |
|
|
|
|
|
|
Calibre: .45 ACP Sistema de Operação: Blowback, ferrolho aberto Regime do Fogo: Apenas Automático Peso: 4,48 kgs (carregada) Capacidade: 30 cartuchos Comprimento Total: 762 mm (com coronha estendida) Cadência de Tiro: 450 tiros por minuto |
|

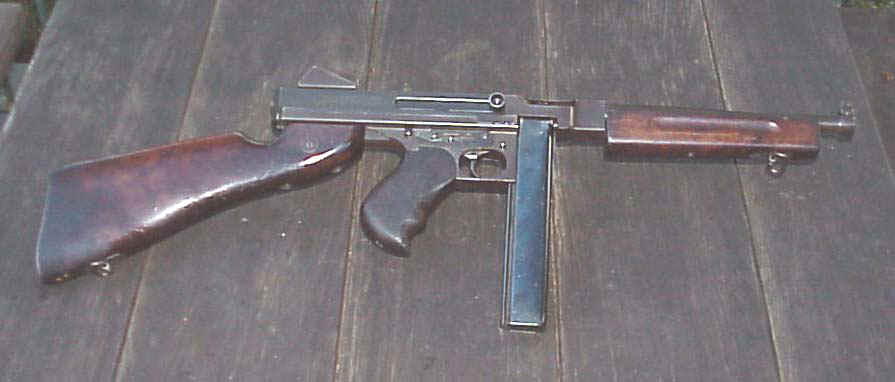

Submetralhadora Tompson M1A1 .45 ACP |
|
|
|
|
|
|
Calibre: .45 ACP Sistema de Operação: Blowback, ferrolho aberto Regime do Fogo: Semi-Automático e Automático Peso: 4,7 kgs com carregador de 30 cartuchos Capacidade: 20 ou 30 cartuchos Comprimento Total: 813 mm Cadência de Tiro: 700 Tiros Por Minuto |
|
Pistola Colt .45 ACP |
|
|
|
|
|
|
Calibre: .45 ACP Funcionamento: Semi-Automático Principio de Funcionamento: Blowback, ferrolho aberto Peso:1,106 kgs Capacidade: 7 cartuchos Comprimento Total: 21,6 cm Alcance Útil: 50 m |
|
Revolver Smith & Wesson .45, modelo 1917 |
|
|
|
|
|
|
Calibre: .45 ACP Auto Rim Funcionamento: ação dupla Peso: 2,26 kgs Capacidade: 6 cartuchos Comprimento Total: 27,43 cm Alcance Útil: 50 m |
|
Fuzil Springfield |
|
|
|
|
|
|
Calibre: .30-06 (7, 62 x 63) Principio de Funcionamento: Ação muscular do atirador Peso:3,910 kgs Capacidade: 5 cartuchos Comprimento Total: 1,115 cm Comprimento da Baioneta: 0,306 cm |
|
Fuzil Garand |
|
|
|
|
|
|
Calibre: .30-06 (7, 62 x 63) Sistema de Operação: A gás, com ferrolho aberto Regime do Fogo: Semi-automático Peso: Capacidade: 8 cartuchos Comprimento Total: |
|
Fuzil Metralhador Browning |
|
|
|
|
|
|
Calibre: .30-06 (7, 62 x 63) Sistema de Operação: A gás, com ferrolho aberto Regime do Fogo: Semi-automático Peso: Capacidade: carregador com 20 cartuchos Comprimento Total: |
|

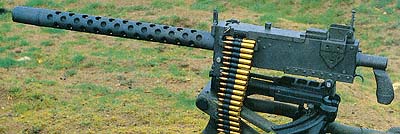

Metralhadora Bronwning M-919 |
|
|
|
|
|
|
Calibre: .30-06 (7, 62 x 63) Principoio de Funcionamento: Curto recuo do cano Funcionamento: Automático Peso:14,07 kgs Carregador : Tipo fita de lona Capacidade: 100 ou 250 cartuchos Comprimento Total: 1,036 m Cadência de Tiro: 250 tiros por minuto Alcance Útil: 540 m |
|
Metralhadora Bronwning M2 |
|
|
|
|
|
|
Calibre: .50 (12,7 mm) Funcionamento: Semi-Automático e Automático Peso: 39 kgs Carregador : Tipo fita de metal Capacidade: 100 ou 250 cartuchos Comprimento Total: Cadência de Tiro: 400 a 600 tpm Alcance Útil: 1.800 mts |
|

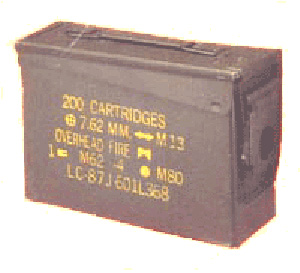

Cofre de Munição Metálico do calibre .30 |
|
|
|
|
|
|
Esta caixa metálica (cofre) era utilizada para tranportar e armazenar, com segurança, a munição que seria usada de imediato, nas metralhadoras de emprego geral. Dentro dos cofres metálicos os 200 cartuchos eram municiados em fitas de tecido. Quando a munição saia da fábrica, a mesma, era acondicionada em cunhetes de madeira de modo a ficarem protegidos da umidades e de choques fisicos. Dentro dos cunhetes de madeira, os cartuchos vinham em embalagens de papelão. |
|
Cofre de Munição Metálico do calibre .50 |
|
|
|
|
|
|
Esta caixa metálica (cofre) era utilizada para tranportar e armazenar, com segurança, a munição que seria usada de imediato, nas metralhadoras de emprego geral. Dentro dos cofres metálicos os 100 cartuchos eram municiados em fitas metálicas. Quando a munição saia da fábrica, a mesma, era acondicionada em cunhetes de madeira de modo a ficarem protegidos da umidades e de choques fisicos. Dentro dos cunhetes de madeira, os cartuchos vinham em embalagens de papelão. |
|

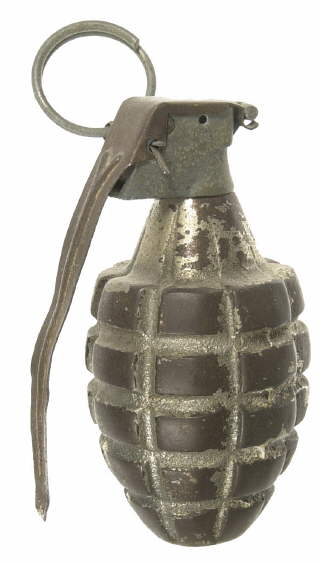

Granada de Mão |
|
|
|
|
|
|
A granada foi um elemento ofensivo e defensivo de extraordinária aplicação. Seu tremendo poder explosivo, ao lado da facilidade de transporte e simplicidade do manejo, fizeram dela uma das armas preferidas pela infantaria. Nas mãos de um soldado hábil podia destruir uma casamata ou demolir um reduto. A granada de mão norte americana, foi
desenvolvida sobre o modelo básico utilizado na primeira guerra
mundial. A carga consiste em pólvora granulada . A superfície da granada é toda recortada,
para permitir melhor dispersão dos estilhaços. Estilhaços: Aproximadamente 50 fragmentos Peso: 540 grs Diametro: 5 cms Comprimento: 10 cms Esplosivo: Polvora granulada Espoleta: Detona em aproximadamente 4 segundos Raio de Ação: 30 m |
|

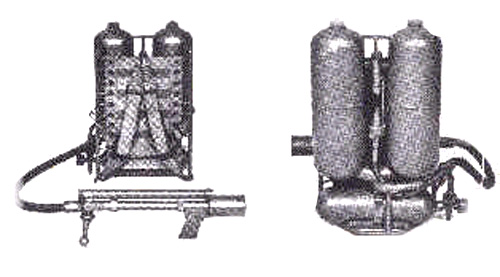

Lança-Chamas |
|
|
|
|
|
|
Alcance: 70 metros, dependendo da mistura de combustivel Peso: 34 kgs carregado Capacidade: 20 cargas intermitentes |
|

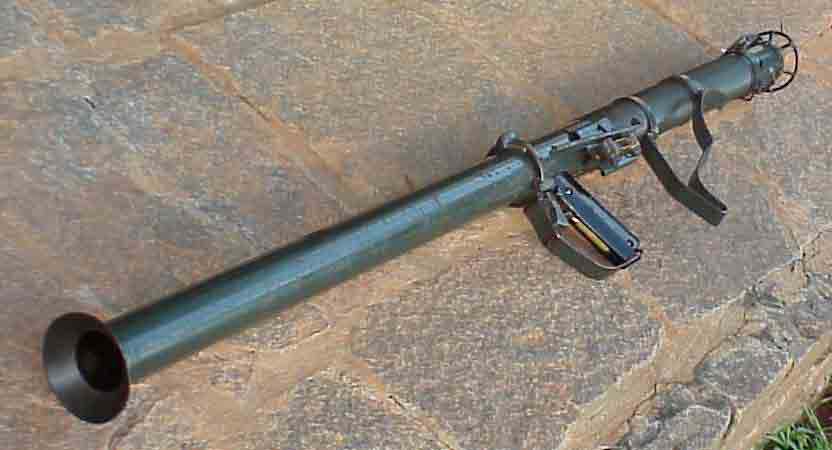

Lança-Rojão 2.36 pol. M9A1 |
|
|
|
|
|
|
Calibre: 2.36 pol. ou 60mm Funcionamento: Repetição Principio de funcionamento: Ação de uma corrente eletrica, sobre o rojão Peso: 6,800 kgs Comprimento Total: 155 cms Alcance Útil: 270 mts Peso do Foguete: 1,53 kgs Fonte de Energia: Magneto colocado no punho Aparelho de Pontaria: Visor fixor, graduado de 0 a 600 jardas |
|

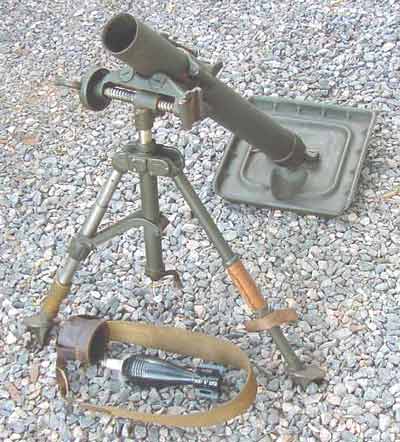

Morteiro de 60 mm |
|
|
|
|
|
|
Calibre: 60 mm Sistema de Operação: Ação muscular do atirador Regime do Fogo : 12 disparos por minuto Peso do tubo (cano): Peso do tripé: Peso da placa - base: Peso do granada: Alcance Útil: |
|

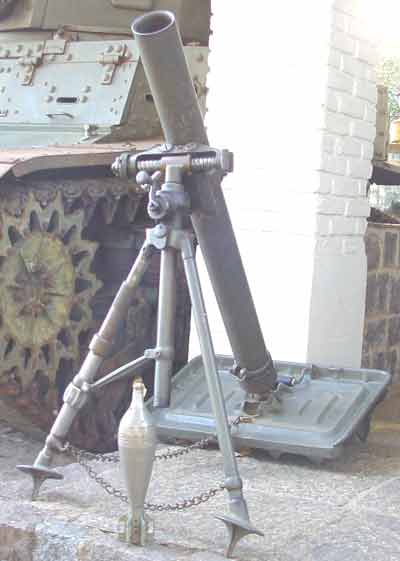

Morteirode 81 mm M-1 |
|
|
|
|
|
|
Calibre: 81 mm Sistema de Operação: Ação muscular do atirador Regime do Fogo: 12 disparos por minuto Peso do tubo (cano): Peso do tripé: Peso da placa - base: Peso do granada: Alcance Útil: |
|
Canhão de 37 mm |
|
|
|
|
|
|
Calibre: 37 mm Regime do Fogo: Peso: Capacidade: Comprimento Total: |
|

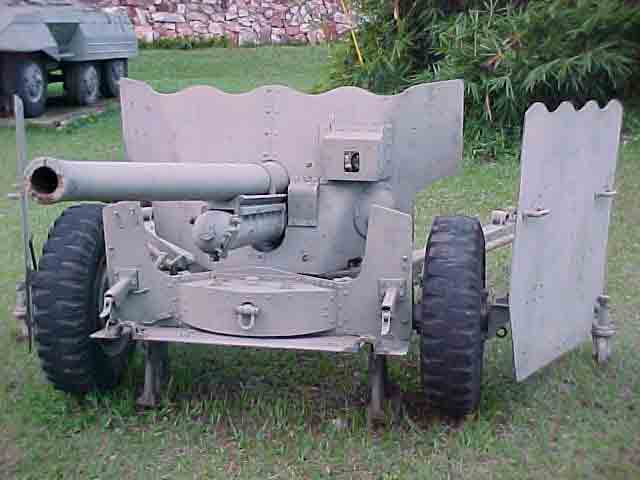

Canhão de 57 mm, "Six Pounder" |
|
|
|
|
|
|
Calibre: 57 mm Alcance: 2.800 m Poder de Penetração: em blindagens, 80 mm Peso:1.200 kg |
|
Obus de 105 mm M-101 |
|
|
|
|
|
|
Calibre: 105 mm Alcance: 11.000 mts Peso:2.270 kgs Comprimento Total: Guarnição: |
|
Obus de 155 mm M-1 |
|
|
|
|
|
|
Calibre: 155 mm Cadência de Tiro: 3 tiros por minuto Peso: 5.700 kgs Peso da granada: 45 kgs Alcanace Útil: Guarnição: |
EQUIPAMENTOS
As características técnicas dos equipamentos da FEB eram as seguintes:
|
Capacete Balístico M-1 |
|
|
|
|
|
|
|
|

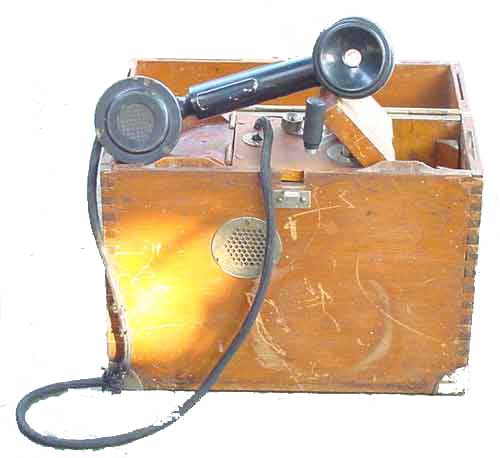

Telefone de Campanha |
|
|
|
|
|
|
Tefone de camapanha, usado de modo a proporcianar a comunicação entre os batalhões com os escalões superiores de comando e também com os postos de controle, como por exemplo, sentilelas avançados. |
|

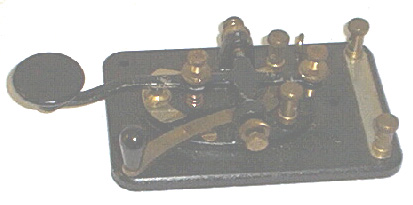

Aparelho de Telegrafo |
|
|
|
|
|
|
|
|

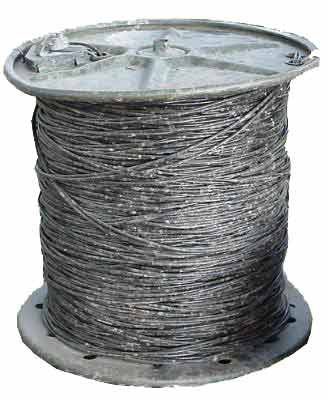

Bobina de fio telefônico |
|
|
|
|
|
|
Bobina contendo aproximadamento 3.000 metros de fio telefônico, que era conectado aos telefones de campanha, de modo a permitir a ligação entre a companhias e batalhões com os de comando superiores. |
|

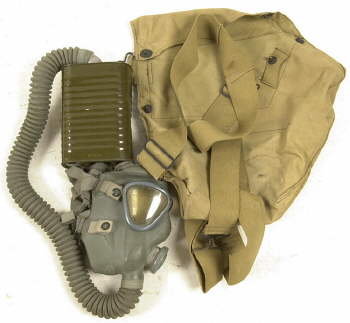

Máscara contra Gases do Exército |
|
|
|
|
|
|
|
|

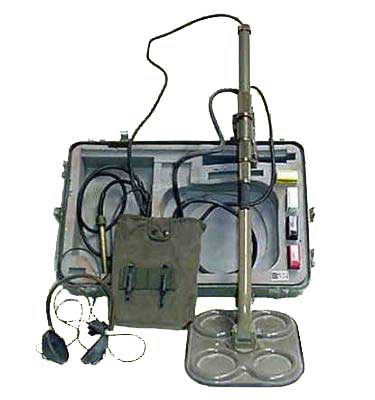

Detector de Minas Terrestres |
|
|
|
|
|
|
Maleta de transporte contendo o sensor, fone de ouvido e ferramentas de ajuste |
|

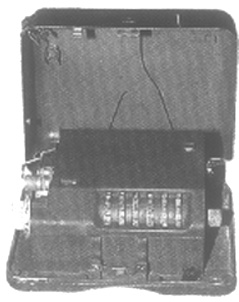

Máquina de Criptografar Mensagens |
|
|
|
|
|
|
Este dispositivo era utilizado para criptografar e descriptografar (codificar) mensagnes vindas ou destinadas ao alto escalão de comando, como também as mensagnes destinadas ao comando aliado que estava operando na Itália. |
VEÍCULOS
As características técnicas dos veículos da FEB eram as seguintes:
|

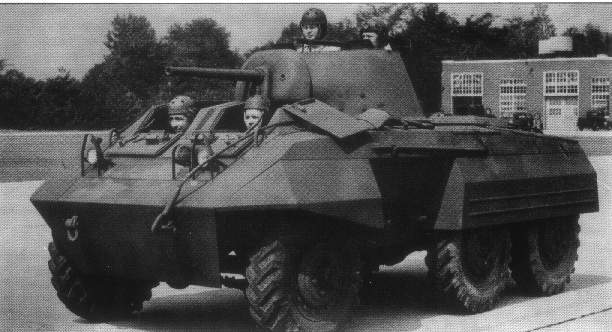

Carro de Combate M-8 GreyHound |
|
|
|
|
|
|
Armamento: Um canhão de 37 mm e 3 metralhadoras Browning .30 Peso: 8.200 kgs Velocidade: 85 km/h na estrada Guarnição: 4 homens Alcance: 620 km Motor: Diesel Mercedes Benz OM-32 de 6 cilindros |
|

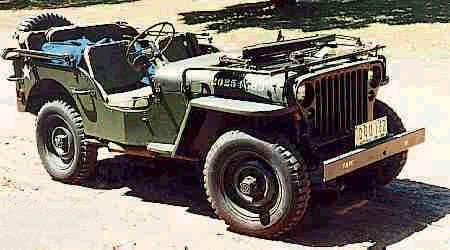

Jeep Willys MB |
|
|
|
|
|
|
Peso: 1.054 Kgs Peso Carregado: 1.417 kgs Comprimento: 3,36 mts Largura: 1,85 mts Altura: 1,77 mts Inclinação: 60% Motor: Willys MB 2.2 litros in-line de 4 cilindros Velocidade Máxima: 105 km/h Alcance: 480 km Tanque de Combustível: 57 litros |
|
Meia Lagarta M-3 |
|
|
|
|
|
|
Peso: 2.540 Kgs Peso Carregado: 3.257 kgs Comprimento: 4,2 mts Largura: 2,17 mts Altura: 2,05 mts Motor: FORD 8 cilindros Velocidade Máxima: 80 km/h Alcance: 750 km Tanque de Combustível: 83 litros Armamento: 2 metralhoras ou no calibre .50 (12,7mm) ou duas no calibre .30 |
|

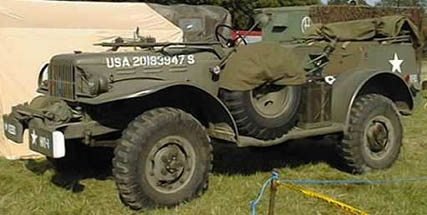

Dodge Command Car 3/4 Ton |
|
|
|
|
|
|
Peso : 2.574 kgs Comprimento: 2,057 mts Largura: 1,83 mts Altura: 1,90 mts Motor: Dodge T214 6 cilindros Velocidade Máxima: 100 km/h Alcance: 500 km Tanque de Combustível: 113,55 litros OBS: |
|

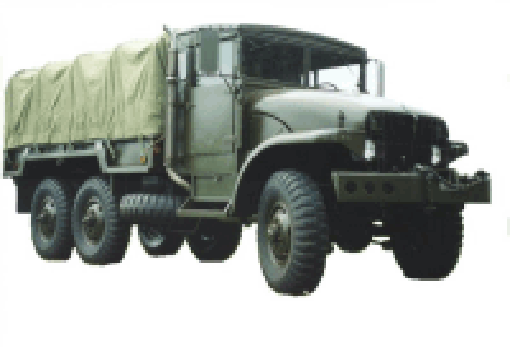

Caminhão GMC M-135 de carga geral |
|
|
|
|
|
|
Peso sem o guincho: 5.778 Kgs Capacidade de carga: 4.500 Kgs Comprimento: 6,78 mts Largura: 2,23 mts Altura: 2,66 mts Motor: GMC mod. 302, 6 cilindros à gasolina Velocidade Máxima: 93 km/h Alcance: 420 km Tanque de Combustível: 177 litros Armamento: 1 metralhora no calibre .50 (12,7mm), montada no teto da cabine |
