ตัวกลางหรือสายเชื่อมโยง เป็นส่วนที่ทำให้เกิดการเชื่อมต่อระหว่างอุปกรณ์ต่าง ๆ เข้าด้วยกัน มีดังต่อไปนี้
1. สายคู่บิดเกลียว (Twisted Pair)
สายคู่บิดเกลียว (twisted pair) แต่ละคู่สายทองแดงจะถูกพันกันตามมาตรฐานเพื่อลดการรบกวนจากคลื่นแม่เหล็กไฟฟ้าจากคู่สายข้างเคียงภายในเคเบิลเดียวกันหรือจากภายนอก เนื่องจากสายคู่บิดเกลียวนี้ยอมให้สัญญาณไฟฟ้าความถี่สูงผ่านได้ถึง 10 Hz หรือ 10 Hz เช่น สายคู่บิดเกลียว 1 คู่ จะสามารถส่งสัญญาณเสียงได้ถึง 12 ช่องทาง สำหรับอัตราการส่งข้อมูลผ่านสายคู่บิดเกลียวจะขึ้นอยู่กับความหนาของสายด้วยกล่าวคือ สายทองแดงที่มีเส้นผ่านศูนย์กลางกว้างจะสามารถส่งสัญญาณไฟฟ้ากำลังแรงได้ ทำให้สามารถส่งข้อมูลด้วยอัตราส่วนสูง โดยทั่วไปแล้วสำหรับการส่งข้อมูลแบบดิจทัล สัญญาณที่ส่งเป็นลักษณะคลื่นสี่เหลี่ยม สายคู่บิดเกลียวสามารถใช้ส่งข้อมูลได้หลายเมกะบิตต่อวินาที ในระยะทางได้ไกลหลายกิโลเมตร เนื่องจากสายคู่บิดเกลียว มีราคาไม่แพงมาก ใช้ส่งข้อมูลได้ดี แล้วน้ำหนักเบาง่ายต่อการติดตั้ง จึงถูกใช้งานอย่างกว้างขวางตัวอย่างคือ สายโทรศัพท์ สายแบบนี้มี 2 ชนิด คือ
- สายคู่บิดเกลียวชนิดหุ้มฉนวน (Shielded Twisted Pair : STP) เป็นสายคู่บิดเกลียวที่หุ้มด้วยฉนวนชั้นนอกที่หนาอีกชั้นดังรูป เพื่อป้องกันการรบกวนของคลื่นแม่เหล็กไฟฟ้า
- สายคู่บิดเกลียวชนิดไม่หุ้มฉนวน (Unshielded Twisted Pair : UTP) เป็นสายคู่บิดเกลียวที่หุ้มด้วยฉนวนชั้นนอกที่บางอีกชั้นดังรูป mำให้สะดวกในการโค้งงอแต่สามารถป้องกันการรบกวนของคลื่นแม่เหล็กไฟฟ้าได้น้อยกว่าชนิดแรก
สายคู่บิดเกลียวชนิดหุ้มฉนวน

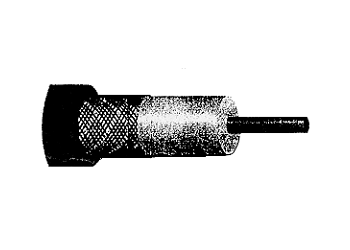

สายโคแอกเชียล
2. สายโคแอกเชียล
สายโคแอกเชียลเป็นตัวกลางเชื่อมโยงที่มีลักษณะเช่นเดียวกับสายทีวีที่มีการใช้งานกันมาก ไม่ว่าในระบบเครือข่ายเฉพาะที่ ในการส่งข้อมูลระยะไกลระหว่างชุมสายโทรศัพท์หรือการส่งข้อมูลสัญญาณวีดิทัศน์ สายโคแอกเชียลที่ใช้ทั่วไปมี 2 ชนิด คือ 50 โอห์ม ซึ่งใช้ส่งข้อมูลแบบดิจิทัล และชนิด 75 โอห์ม ซึ่งใช้ส่งข้อมูลสัญญาณแอนะล็อก สายโคแอกเชียลจะมีฉนวนหุ้มป้องกันการรบกวนของคลื่นแม่เหล็กไฟฟ้า และสัญญาณรบกวนอื่น ๆ ซึ่งเป็นส่วนหนึ่งที่ทำให้สายแบบนี้มีช่วงความถี่ที่สัญญาณไฟฟ้าสามารถผ่านได้กว้างถึง 500 Mhz จึงสามารถส่งข้อมูลด้วยอัตราส่งสูง
สายคู่บิดเกลียวชนิดไม่หุ้มฉนวน
3. เส้นใยนำแสง (Fiber Optic)
เส้นใยนำแสง (fiber optic) เป็นการใช้แสงเคลื่อนที่ไปในท่อแก้ว ซึ่งสามารถส่งข้อมูลด้วยอัตราความหนาแน่นของสัญญาณข้อมูลสูงมาก ปัจจุบันถ้าใช้เส้นใยนำแสงกับระบบอีเธอร์เน็ตจะใช้ได้ด้วยความเร็ว 10 เมกะบิต ถ้าใช้กับ FDDI จะใช้ได้ด้วยความเร็วสูงถึง 100 เมกะบิต เส้นใยนำแสงมีลักษณะพิเศษที่ใช้สำหรับเชื่อมโยงแบบจุดไปจุด ดังนั้น จึงเหมาะที่จะใช้กับการเชื่อมโยงระหว่างอาคารกับอาคาร ระยะความยาวของเส้นใยนำแสงแต่ละเส้นใช้ความยาวได้ถึง 2 กิโลเมตร เส้นใยนำแสงจึงถูกนำไปใช้เป็นสายแกนหลักเส้นใยนำแสงนี้จะมีบทบาทมากขึ้น เพราะมีแนวโน้มที่จะให้ความเร็วที่สูงมาก
ลักษณะของเส้นใยนำแสง
