Elektro-3D
Platinen dreidimensional

Die nachfolgenden Animationen wurden mit C4D erstellt und verwenden Datenfiles aus dem Platinenprogramm EAGLE.  Leider sind die exportieren Datenfiles noch 2D und bedürfen immer der Nacharbeit. Eine standardmässige Schnittstelle zu 3D-Programme ist derzeit nicht verfügbar.

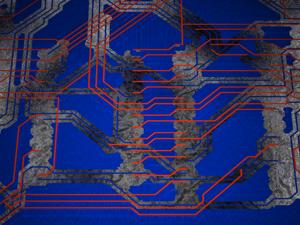

Top und Bottom-Layer (Top = erhaben)

Platinenvisualisierung im Neon-Design

Platine aus Glas mit tiefgezogenen Vias

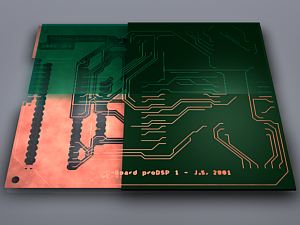

Metalleffekt bei teilvorhandener massive Platine

Animiertes Kupfer mit Platine und Lötstopmaske

Durchkontaktierungen, teilweise ohne Platine
