Audio-DSP-Board
Ein
Soundprozessor für die Bühne
|
|
Der Audio-DSP dient der vielfältigen
Signalbearbeitung von Musiksignalen in Echtzeit. Er verteilt u.a.
4 Monokanäle am Eingang im Format 4416 in einem 4 dimensionalen
Raum (4 Speaker am Ausgang) wobei diagonale Crossfades über eine
Matrix möglich sind. Die Bilder zeigen die erste Entwicklungstufe
auf der Basis eines TMS320 - die nächste soll mit einer Motorolla
DSP vom Typ 56301 arbeiten - wie sie auch auf der bekannten
Soundscape-Mixtreme-Karte und einer Reihe von Studiogeräten
benutzt wird.
|
 |

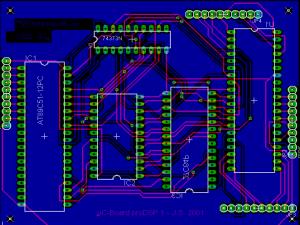

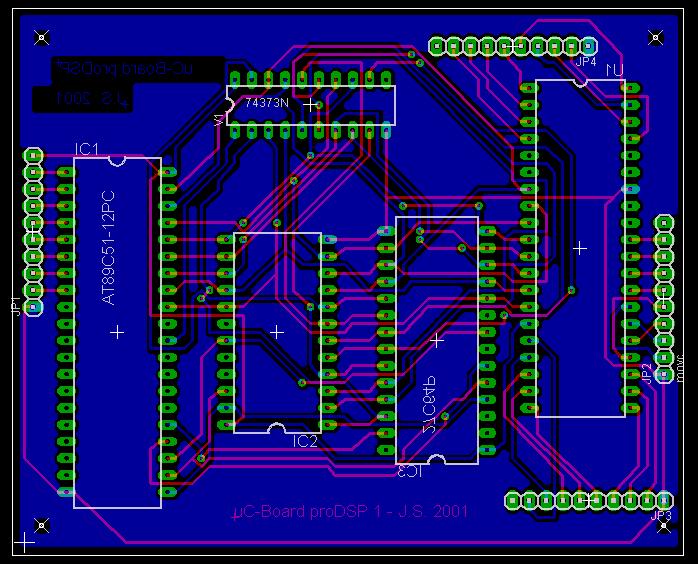

Gesamtansicht (EAGLE
-Layout) des Mainboardes mit 8051, RAM, EPROM und PORT für
digital-IO.. Die Steuerung erfolgt durch eine 8051er CPU - die
digitalen IO arbeiten auf die AD/DA-Converterplatine.
EAGLE-Dateien: SCH / BRD

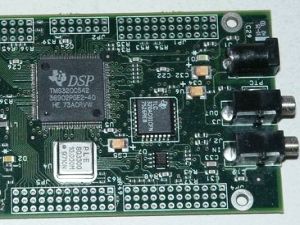

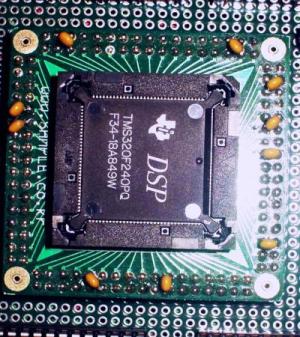

Weiter unten: Bilder des Evaluation-Boards von Texas
Instruments, das den digitalen Signalprozessor DSP TMS 320
enthält.
|
 |
Das TMS320-Board besorgt
eigenständig die digitale Signalbearbeitung. Momentan wird für
die Entwicklung ein EVAL-Board zweckentfremdet, das an unserem
Institut in Siegen verfügbar ist. In der Endversion wird statt
des EVAL-Boards nur der DSP selbst mit einiger Umbeschaltung auf
dem Board existent sein.
Die Steuerung erfolgt durch obige Mikroprozessorplatine die auf
die Handhabung von insgesamt biszu 8 DSP-Platinen ausgelegt ist.
|
 |
Geplant sind 4 / 8
Eingangskanäle mit AD-Wandlern von AKM sowie equivalente
DA-Converter.
|
 |
