Amiga-MIDI-Interface
Musikinstrumente am Commodore

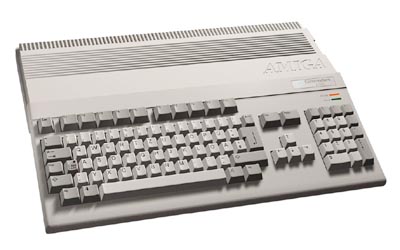

Der Commodore Amiga 500 hat anders als sein "Kollege" der Atari ST, kein eingebautes MIDI-Interface. Ergo musste der Lötkolben her. Die Schaltung stammt im Wesentlichen aus einem Bauvorschlag einer Computerzeitschrift und wurde nur unwesentlich verändert.. Gebaut etwa 1991 - passend zum neuen Yamaha-Keyboard.

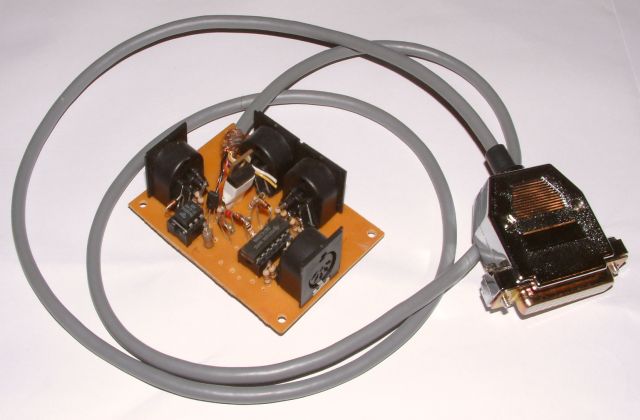

Gesamtansicht des Interfacebausteins mit Kabel.

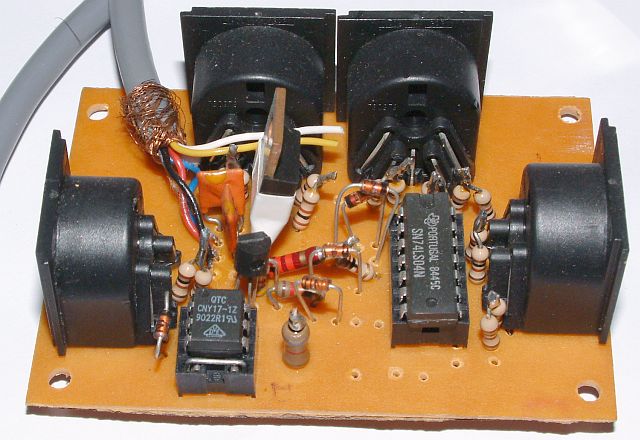

Die Hauptplatine mit MIDI-IN, 2x-MIDI-OUT und MIDI-THROUGH..
IO-Boxen mit Hardware-Splitter und 5-pol-DIN-Buchse zum Anbinden des Phillips-Experimentalsystemes.

ZURÜCK


Der bekannte AMIGA 500 erhilet durch nebenstehende
Schaltung ein volltaugliches MIDI-Interface, da sich ab 1992
auch auf der Bühne bewährte:

Mit dem CASIO HT 3000 sowie einer PSR von Yamaha
wurden über den A500 die ersten Trancebeats von MrDigital
über die AMPs gejagt.



(C) 1996
