  El panel de control de llamadas es un añadido del sistema Full Dúplex, y cuya misión es avisar si alguien quiere hablar contigo. Necesita dos cables, quizás un poco anchos. Nosotros utilizamos uno parecido al cable telefónico. Esos dos cables deben de ir de un piso a otro.  El esquema básico es el que tenéis en la parte inferior. Si tenéis otra forma mejor o distinta de hacerlo, por favor, enviádnosla a nuestro correo: [email protected]

Necesitáis: Una bombilla de 4.5 voltios, varios interruptores (dos o tres), un zumbador (que os costará en las tiendas, 300 ptas. Es algo caro, pero os durará mucho.), y un adaptador para darle potencia al sistema.
Funcionamiento: Hay dos modos básicos de funcionamiento: Modo llamada y modo contestador. Con el modo contestador, se reciben llamadas, pero no se envían, y al revés con el modo llamada.
Como podéis ver, el sistema es muy sencillo, y no os resultará difícil comprenderlo.

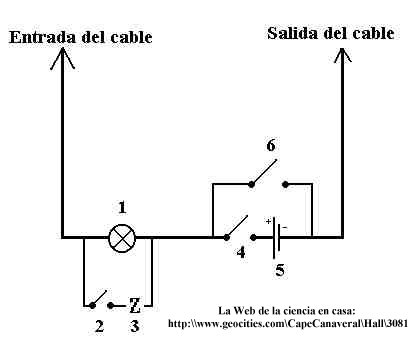

Y este es el esquema básico del panel de control de llamadas:

Nosotros tiramos un cable de un piso a otro, y cada uno, en los extremos, tiene lo que hay arriba. Os lo explico:
1.-Una única bombilla que indica llamadas tanto emitidas como recibidas. Es de 4.5 voltios. 2.-Interruptor de zumbador on/off. Sirve para poder desconectarlo, por ejemplo, de noche. 3.-Zumbador. ¡¡Ojo con las polaridades!! Si las tenéis al revés, no funcionará. Es de 6 voltios.

4.-Interruptor de potencia. Permite llamar. Puede suprimirse.
5.-Potencia. El zumbador no soporta más de 6 voltios. O sea, que 6 son los ideales.
6.-Interruptor modo llamar/ modo contestador. Cuando el modo contestador está activado se pueden recibir llamadas. El modo contestador se activa cuando el interruptor está cerrado, o sea, hace contacto. Si está abierto, está en modo llamada. En ese momento, no se pueden recibir llamadas. Simplemente se puede llamar.

En este momento, estamos tres conectados en paralelo, como si fuese una estrella, y el sistema funciona satisfactoriamente.
