El circuito eléctrico

Muchas veces, los experimentos requieren de un circuito, parecido al que tenéis en casa, y que hace funcionar los electrodomésticos. Nos va a servir para experimentos de medición de la conductividad eléctrica, electrólisis...etc. El circuito que vamos a utilizar es sencillo, pero os sirve para todos los experimentos. En realidad, ya lo utilizamos en otros experimentos, como en la alarma antiladrones. Tomad buena nota:

Necesitáis: Una pila petaca, de 4.5 voltios, cable eléctrico, una bombilla de 3.5 voltios y un portalámparas. También, adicional, un interruptor.

Construcción: debéis conectar la bombilla al portalámparas, enroscándola, como todas las bombillas. Luego, conectad el portalámparas a la pila, en un extremo y en otro extremo, al interruptor o al otro extremo de la pila. Dependiendo del   portalámparas, tendrá una forma de conectar, y otros otra. La polaridad, en este caso, no importa. Aunque la coloquéis al revés, os funcionará igual. Y ya está, es así de simple. Al accionar el interruptor, la corriente fluirá por los cables, entrará en la bombilla, y la encenderá, para luego ir al otro polo de la lámpara. Al cortar el circuito, la corriente no puede pasar, y la bombilla se apagará.

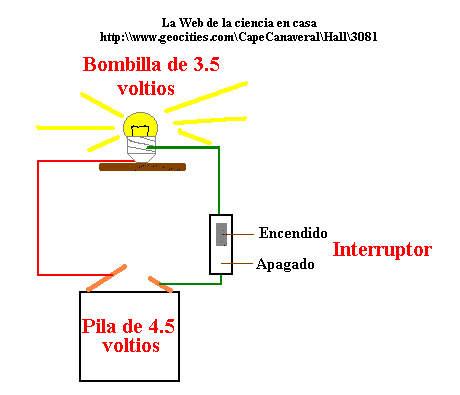

Aquí os pongo el esquema:

Esquema del circuito eléctrico

Antes, una cosa: JAMÁS USÉIS LA CORRIENTE ELÉCTRICA DE VUESTRA CASA PARA NINGÚN EXPERIMENTO. La corriente de casa tiene 220 voltios, y esta sólo 4.5, pero os llega. La corriente de vuestra casa es muy peligrosa, no se debe jugar nunca con ella. Nos exponemos a morir electrocutados.
