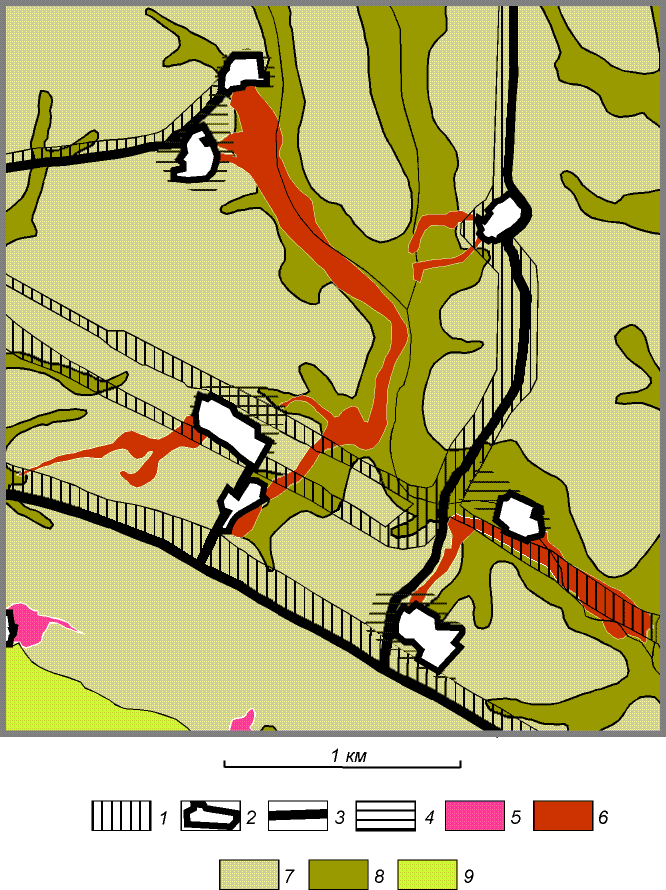

Рис. 1. Распространение загрязнений возле кустовых оснований на Аганском Материке. Условные обозначения: 1 - коридоры коммуникаций, 2 - кустовые основания, 3 - отсыпные автодороги, 4 - комплекс механических нарушений растительности и почв, 5 - нефтяное загрязнение, 6 - общее химическое загрязнение и заиление, 7 - лесные автоморфные и полугидроморфные экосистемы, 8 - лесные пойменные экосистемы, 9 - болотные экосистемы.

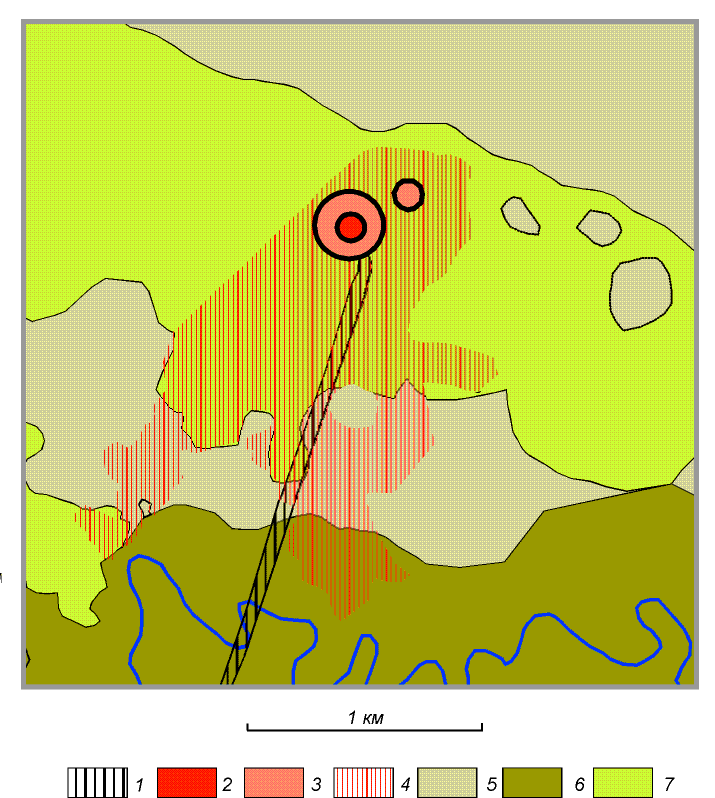

Рис. 2. Распространение загрязнений возле факелов в долине Ватинского Егана. Условные обозначения: 1 - коридоры коммуникаций, 2 - факелы, 3 - обвалованные участки вокруг факелов, 4 - загрязнение, 5 - лесные автоморфные и полугидроморфные экосистемы, 6 - лесные пойменные экосистемы, 7 - болотные экосистемы.

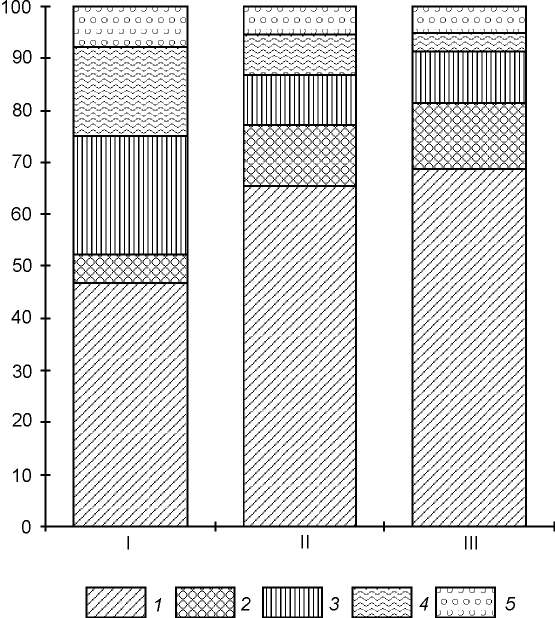

Рис. 3. Изменение структуры антропогенной нагрузки по ландшафты месторождений на разных стадиях освоения: А - начальная стадия; В - средняя стадия; С - поздняя стадия. Условные обозначения: 1 - коридоры коммуникаций; 2 - дороги; 3 - площадки кустового бурения и разведочные скважины; 4 - ДНС и другие технологические сооружения; 5 - прочие объекты (карьеры, факелы и др.).

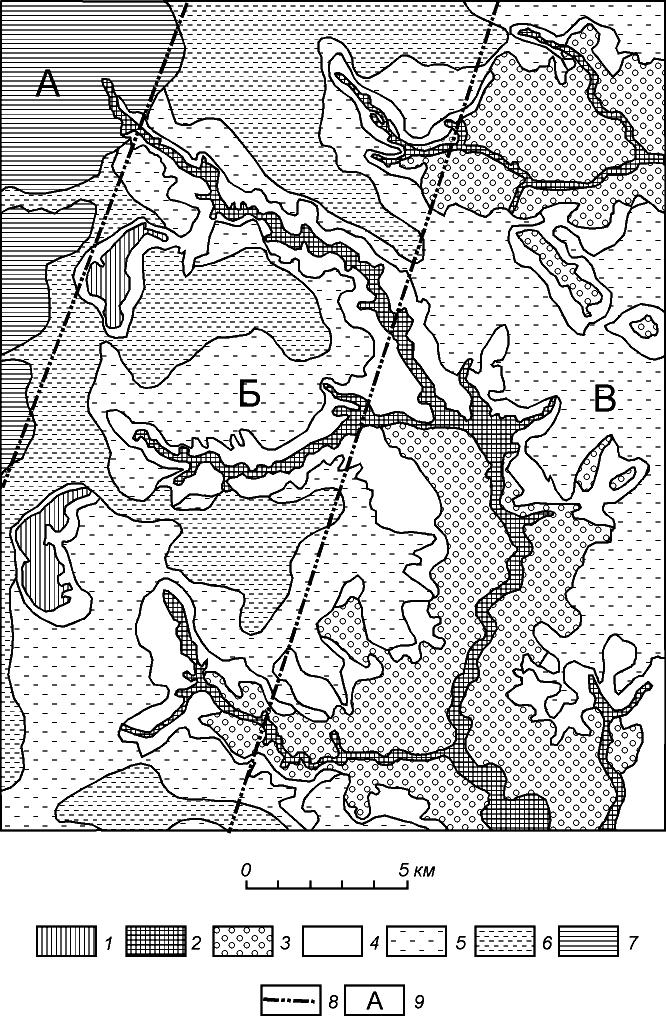

Рис. 4. Строение ландшафта южной части Сургутского Полесья. Условные обозначения: 1 - останцы с обвалованными суглинками; 2 - поймы с суглинистыми отложениями и торфами; 3 - приречные зандры с песчаными отложениями; 4 - краевые участки болотных массивов с грядово-мочажинными болотами и рямами; 5 - грядово-мочажинно-озерковые болотные комплексы; 6 - грядово-мочажинно-озерные болотные комплексы; 7 - крупные озера и озерные террасы, 8 - границы местностей, 9 - местности: А - региональные водоразделы, Б - локальные водоразделы, В - приречные зандры.

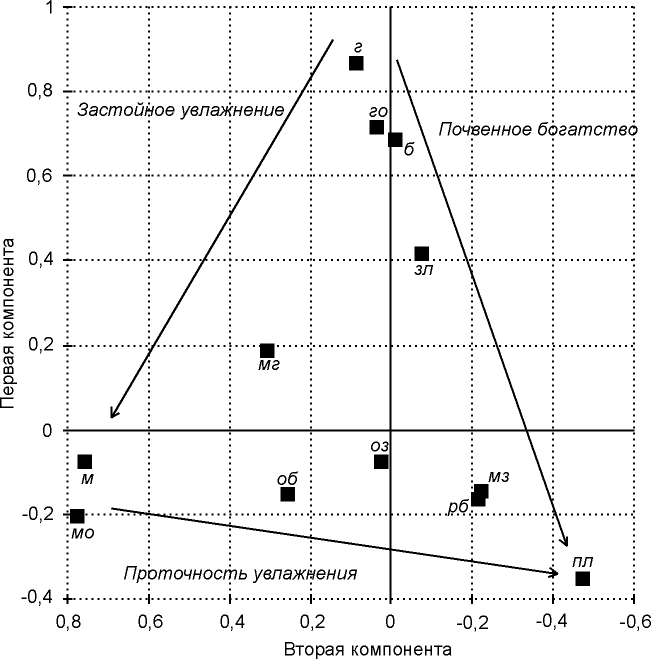

Рис. 5. Распределение типов местообитаний в координатах первых двух компонент и сопоставление их с факторами почвенного богатства и увлажнения. Типы местообитаний: рб - речные берега, пл - лесные поймы, мз - дренированные суглинки (мелкотравно-зеленомошные леса), зл - дренированные пески (зеленомошно-лишайниковые леса), б - заболоченные олиготрофные леса, г - гряды олиготрофных болот, го - приозерные гряды, мг - микрогряды на мочажинах и микромочажины на грядах, м - мочажины олиготрофных болот, мо - приозерные мочажины, об - озерные берега, о - озера.

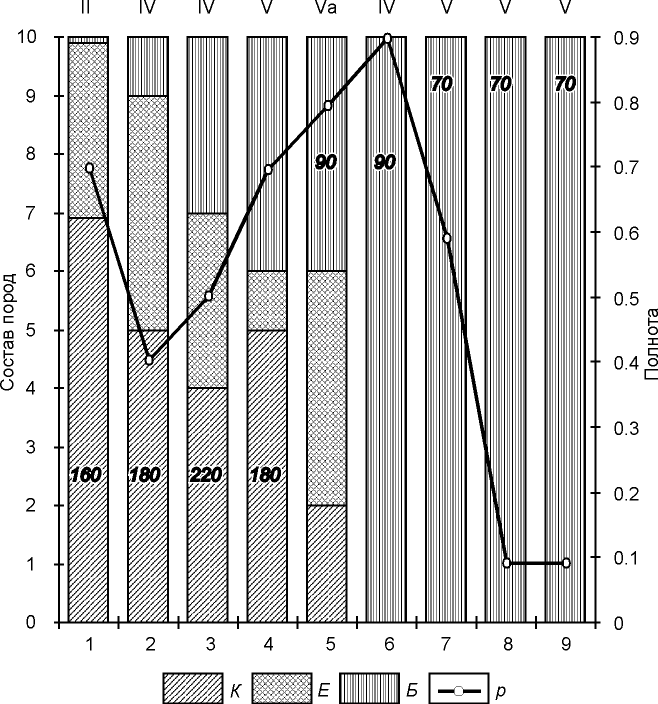

Рис. 6. Состав и полноты первого яруса пойменных лесов. Первые пять колонок - центрально-пойменные разновозрастные леса, колонки 6 и 7 - серийные сообщества, колонки 8 и 9 сообщества нарушенные в результате разливов нефти и пожаров. Условные обозначения: Б - береза, Е - ель, К - кедр, р - относительная полнота. Цифры в колонках - возраст.

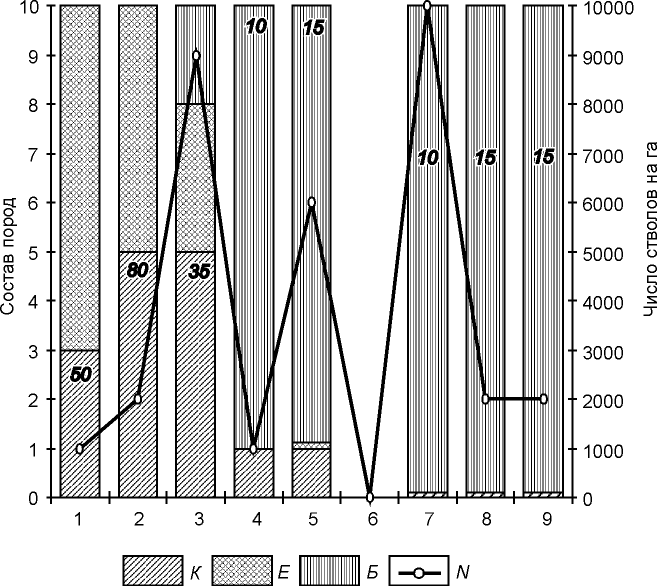

Рис. 7. Состав и численность подроста пойменных лесов. Цифры в колонках - возраст. Первые пять колонок - центрально-пойменные разновозрастные леса, колонки 6 и 7 - серийные сообщества, колонки 8 и 9 сообщества нарушенные в результате разливов нефти и пожаров. Древесные породы: см. Рис.6.

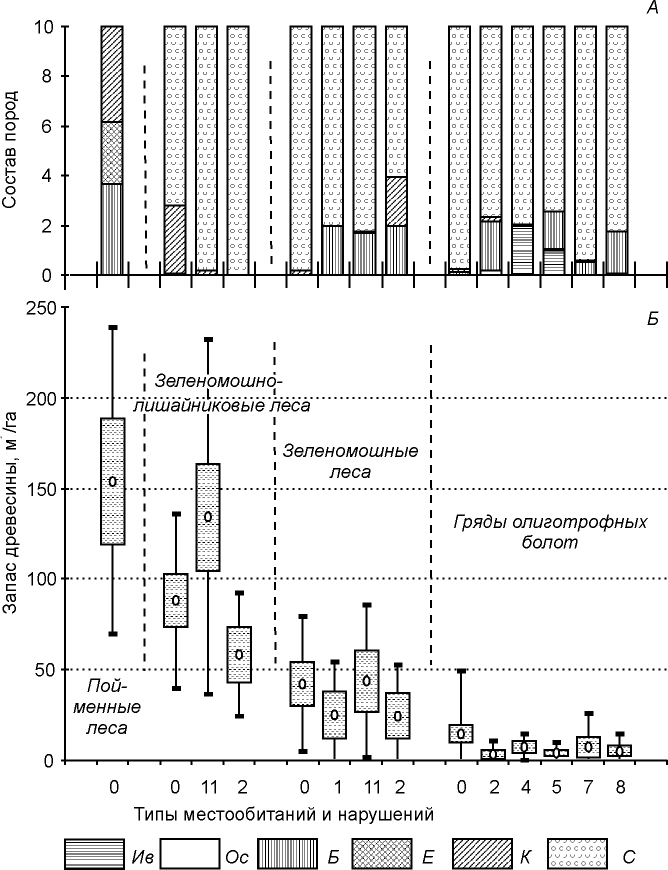

Рис. 8. Состав пород (А) и запас древесины (Б) в 1-ом ярусе сообществ различного типа при различного рода нарушениях. Условные обозначения: кружки - среднее, прямоугольник - ошибка средней, линии - стандартное отклонение. Древесные породы: Ив - ива, Ос - осина, Б - береза, Е - ель, К - кедр, С - сосна. Типы нарушений: 1 вырубка древостоя, 2 механические нарушения растительности, 3 выемка грунта, 4 запыление, 5 заиление, 6 сильное заиление и засыпка, 7 фильтрационное загрязнение, 8 общее загрязнение, 9 нефтяное загрязнение, 10 подтопление, 11 гарь, 12 - отсыпка.

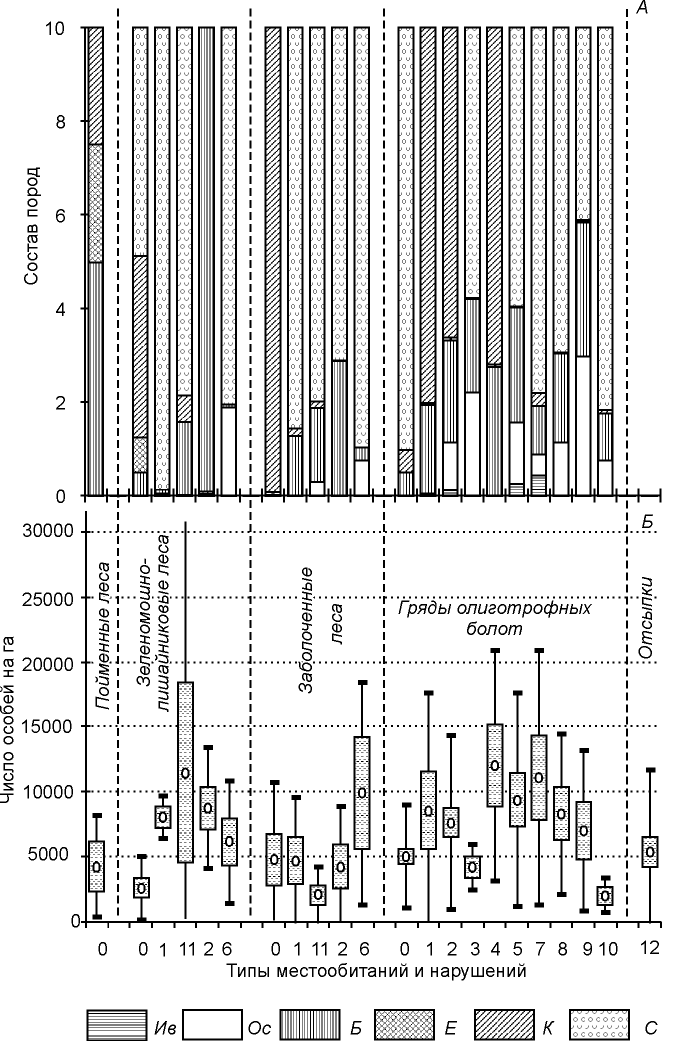

Рис. 9. Состав (А) и численность (Б) подроста древесных пород в местообитаниях различного типа при различного рода нарушениях. Условные обозначения: кружки - среднее, прямоугольник - ошибка средней, линии - стандартное отклонение. Древесные породы и типы нарушений: см. рис. 8.
Рис. 10. Поперечный профиль через кустовое основание на грядово-мочажинно-озерковом болотном комплексе. Цифрами обозначены номера фаций.

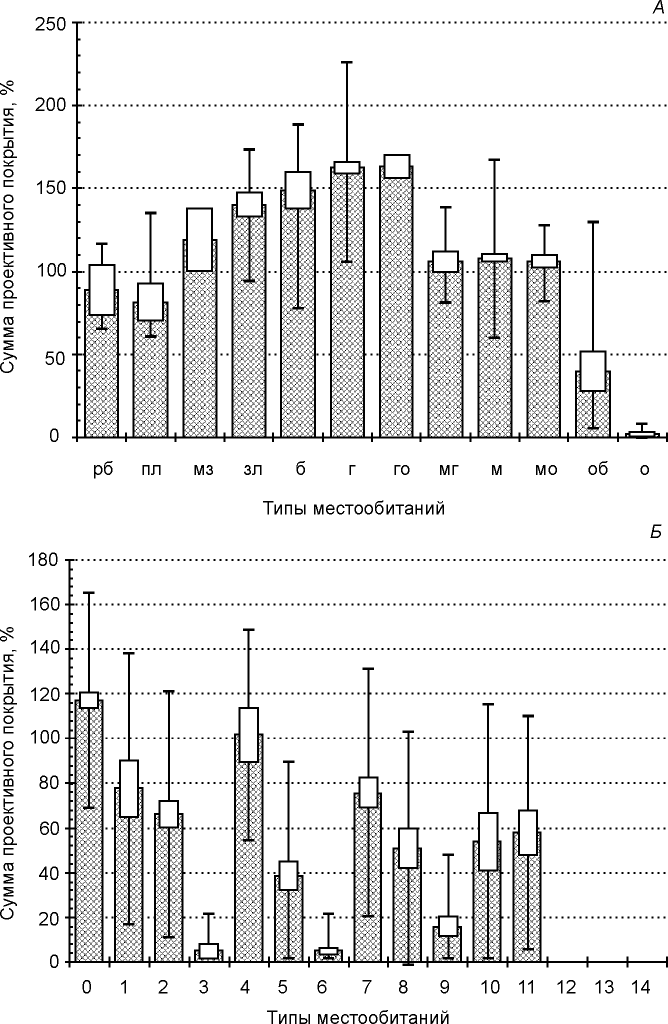

Рис. 11. Сумма проективного покрытия характерных видов в травяно-кустарничковом и моховом ярусах ненарушенных сообществ по типам местообитаний (А) и нарушенных сообществ по типам нарушений (Б). Показаны: среднее значение (заштриховано), ошибка среднего (белый прямоугольник) и среднее квадратическое отклонение (линии). Типы местообитаний: рб - речные берега, пл - лесные поймы, мз - дренированные суглинки (мелкотравно-зеленомошные леса), зл - дренированные пески (зеленомошно-лишайниковые леса), б - заболоченные олиготрофные леса, г - гряды олиготрофных болот, го - приозерные гряды, мг - микрогряды на мочажинах и микромочажины на грядах, м - мочажины олиготрофных болот, мо - приозерные мочажины, об - озерные берега, о - озера. Типы нарушений: 1 вырубка древостоя, 2 механические нарушения растительности, 3 выемка грунта, 4 запыление, 5 заиление, 6 сильное заиление и засыпка, 7 фильтрационное загрязнение, 8 общее загрязнение, 9 нефтяное загрязнение, 10 подтопление, 11 гарь, 12 - отсыпка, 13 - котлованы с нефтяным загрязнением, 14 - котлованы без загрязнений.

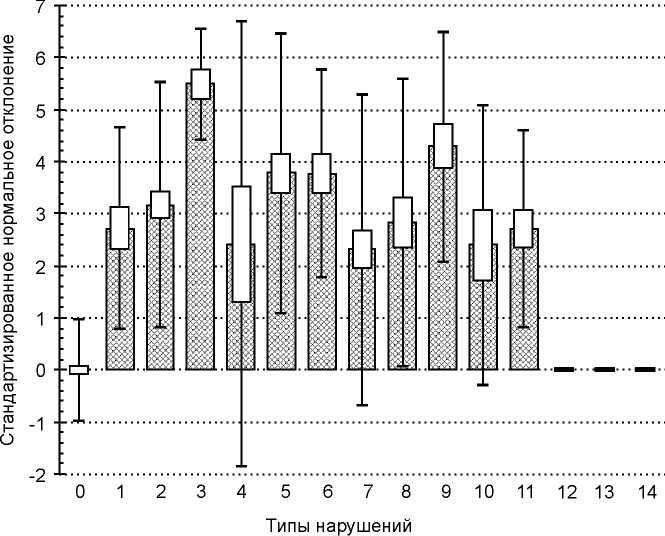

Рис.12. T-индекс сообществ нарушенных местообитаний независимо от их типа. t-индекс - нормализованное отклонение суммарного проективного покрытия характерных видов от среднего для ненарушенных местообитаний соответствующего типа. Средний t-индекс для ненарушенных местообитаний по определению равен нулю, а среднее квадратическое отклонение его для ненарушенных местообитаний - по определению равно 1. Условные обозначения см. Рис. 11.

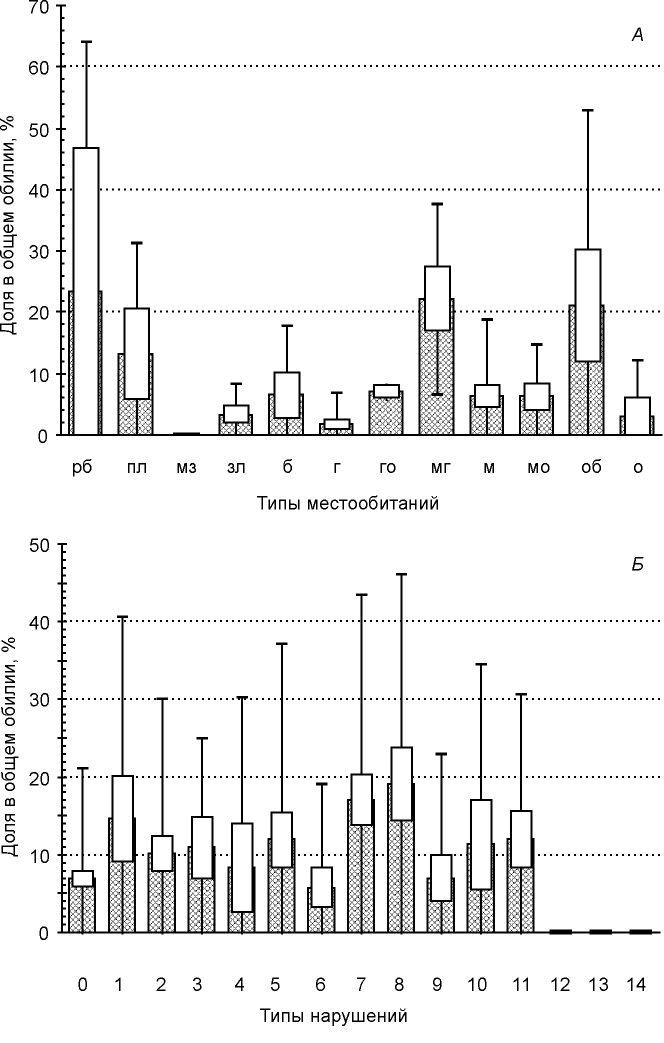

Рис. 13. N-индекс сообществ ненарушенных местообитаний (А) и сообществ нарушенных местообитаний (Б) независимо от их типа. N-индекс - относительная доля в суммарном проективном покрытии видов, несвойственных данному типу местообитания, но свойственных местной флоре (Native-индекс). Условные обозначения см. Рис. 11.

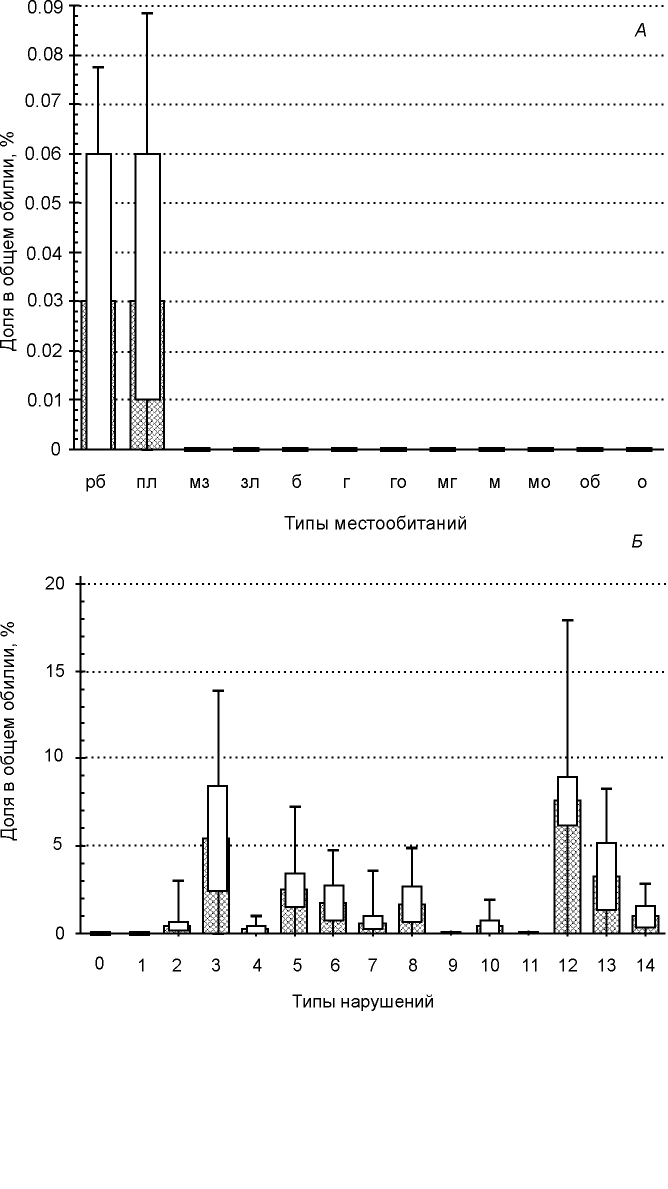

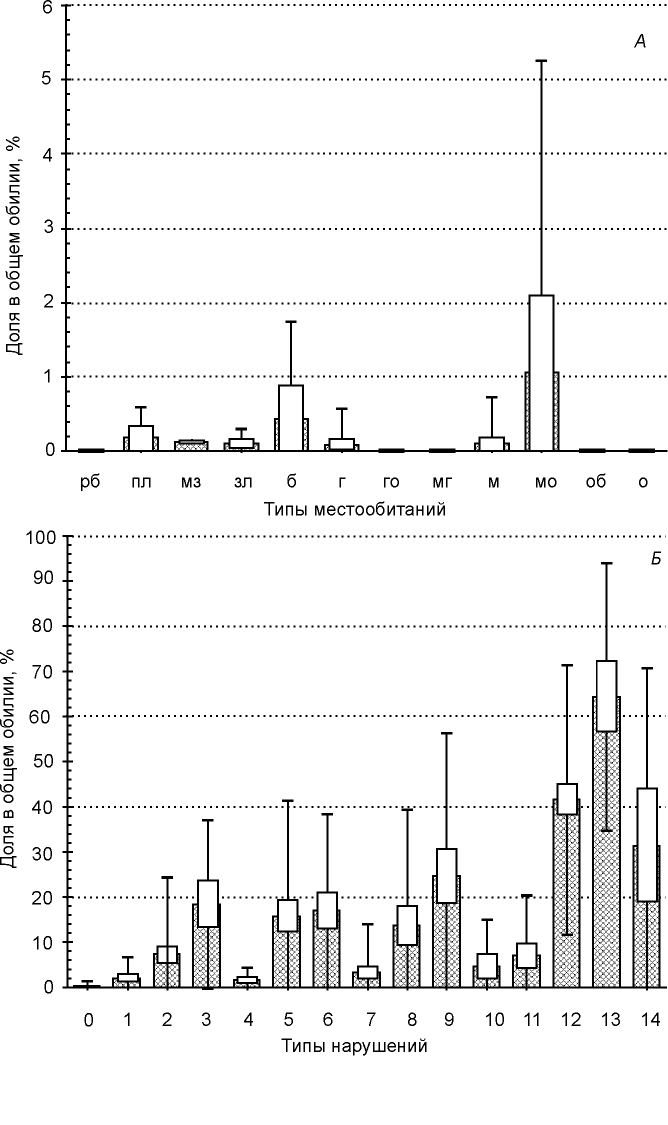

Рис. 14. W-индекс сообществ ненарушенных местообитаний (А) и сообществ нарушенных местообитаний (Б) независимо от их типа. W-индекс - относительная доля в суммарном проективном покрытии синантропных видов, несвойственных местной флоре (Weed-индекс). Условные обозначения см. Рис. 11.
Рис. 15. S-индекс сообществ ненарушенных местообитаний (А) и сообществ нарушенных местообитаний (Б) независимо от их типа. S-индекс - относительная доля в суммарном проективном покрытии аллювиафильных видов, свойственных местообитаниям речных берегов Salix-индекс. Условные обозначения см. Рис. 11.
Рис. 16. Ординация типов нарушений на грядах олиготрофных болот по стандартизированному отклонению t суммарного проективного покрытия от среднего для ненарушенных местообитаний по всем видам (ордината) и только по характерным видам (абсцисса). Типы нарушений: см. Рис. 11.
Рис. 17. Ординация типов нарушений на грядах олиготрофных болот по стандартизированному отклонению t суммарного проективного покрытия от среднего для ненарушенных местообитаний по характерным (абсцисса) и нехарактерным видам (ордината). Типы нарушений: см. рис.11.
Рис. 18. Ординация типов нарушений на грядах олиготрофных болот по стандартизированному отклонению t суммарного проективного покрытия от среднего для ненарушенных местообитаний по характерным (абсцисса) и аллювиафильным (ордината) видам. Типы нарушений: см. рис.11.
Рис. 19. Ординация типов нарушений на грядах олиготрофных болот по стандартизированному отклонению t суммарного проективного покрытия от среднего для ненарушенных местообитаний по характерным (абсцисса) и сорным (ордината) видам. Типы нарушений: см. рис.11.
Рис. 20. Ординация типов нарушений на грядах и мочажинах олиготрофных болот по стандартизированному отклонению t суммарного проективного покрытия от среднего для ненарушенных местообитаний по характерным видам. Типы нарушений: см. рис.11.
Рис. 21. Ординация типов нарушений на всех типах местообитаний в координатах первых двух дискриминантных функций, определенных по t-, N-, S- и W-индексам (показаны направления увеличения). Типы нарушений: см. рис.11.

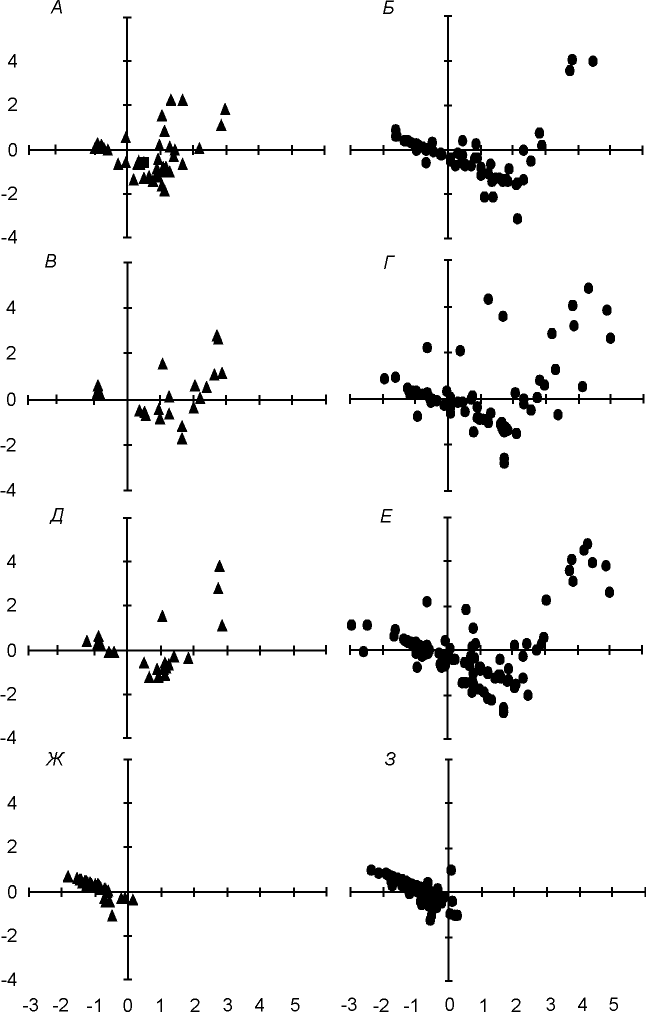

Рис. 22. Ординация сообществ различных типов местообитаний в координатах первых двух дискриминантных функций определенных по стресс-индексам при различных нарушениях: А и Б - вырубки, гари, механические нарушения растительности, В и Г - запыление, заиление, засыпка, Д и Е - нефтяное, фильтрационное и общее загрязнение, Ж и З - сообщества ненарушенных местообитаний. Левая колонка графиков - лесные местообитания (треугольники), правая - болотные местообитания (кружки).

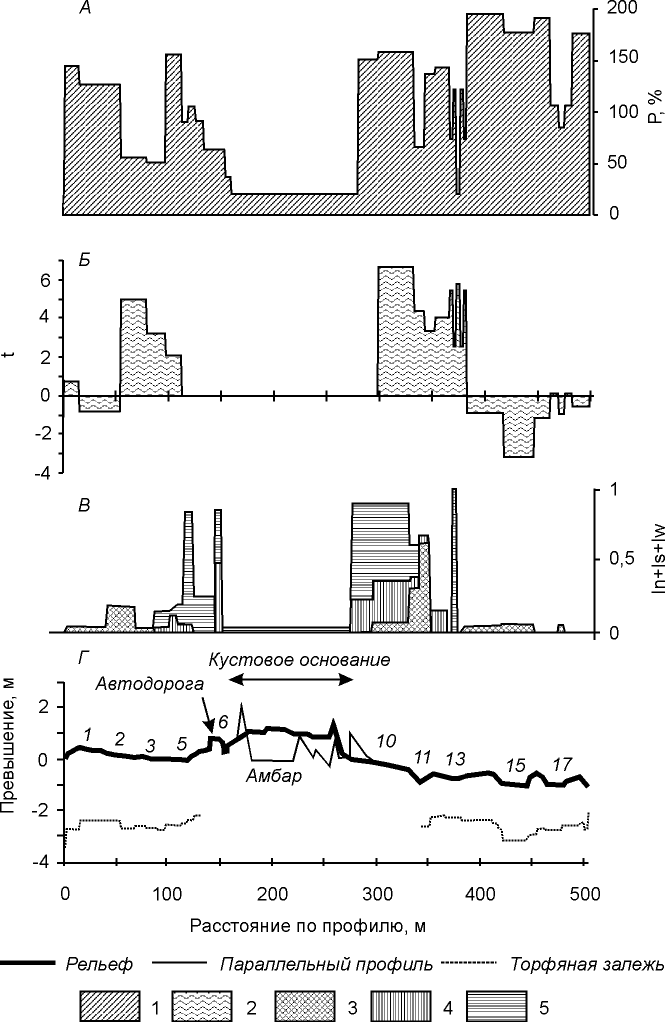

Рис. 23. Изменение стресс-индексов растительных сообществ по ландшафтному профилю, пересекающему кустовое основание и грядово-мочажинно-озерковый болотный комплекс. Суммарное обилие (А), t-индекс (Б), сумма N-, S- и W-индексов (В), рельеф и торфяная залежь (Г).

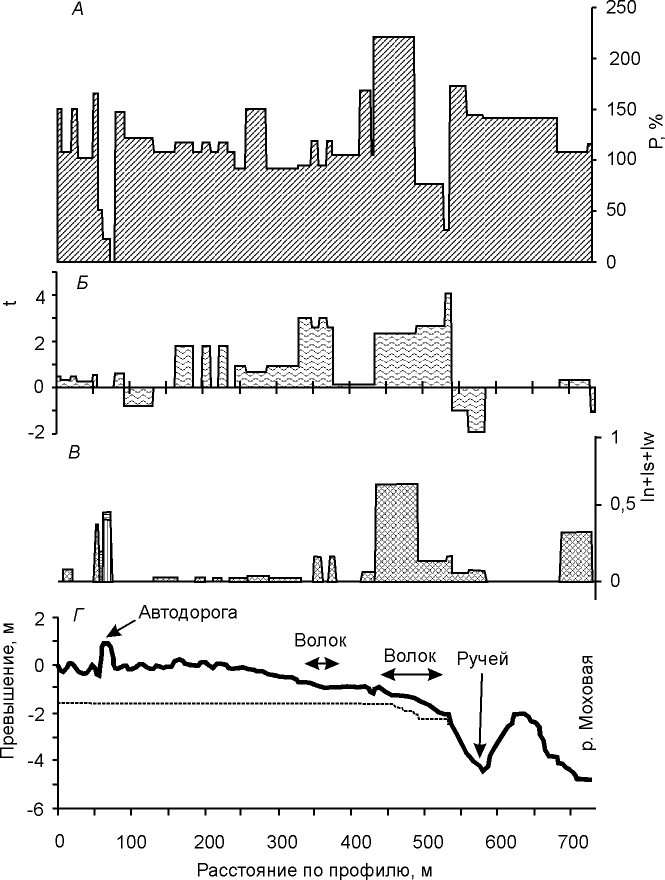

Рис. 24. Изменение стресс-индексов растительных сообществ по ландшафтному профилю, пересекающему краевые грядово-мочажинные болота, дренированный склон и долину р. Моховой. Суммарное обилие (А), t-индекс (Б), сумма N-, S- и W-индексов (В), рельеф и торфяная залежь (Г).

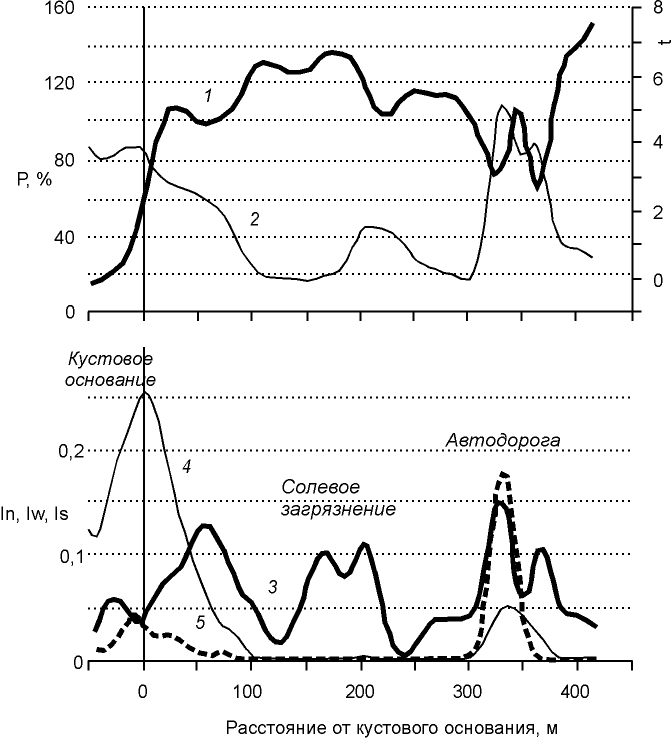

Рис. 25. Средние кривые изменения стресс-индексов с расстоянием от кустового основания. 1 - суммарное обилие по всем видам (P), 2 - t-индекс (t), 3 - N-индекс (In), 4 - W-индекс (Iw), 5 - S-индекс (Is). Участок профиля с отрицательными значениями расстояния пересекает само кустовое основание.
Рис. 26. Средние кривые изменения первых двух дискриминантных функций с расстоянием от кустового основания. Участок профиля с отрицательными значениями расстояния пересекает само кустовое основание.
